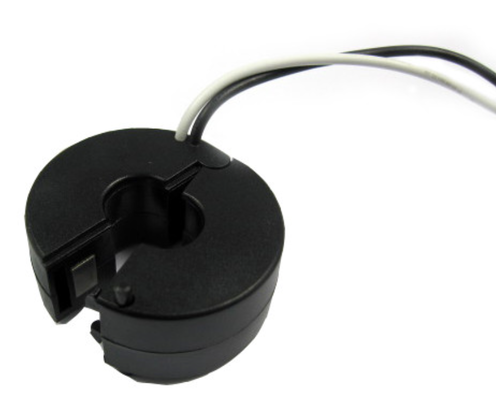

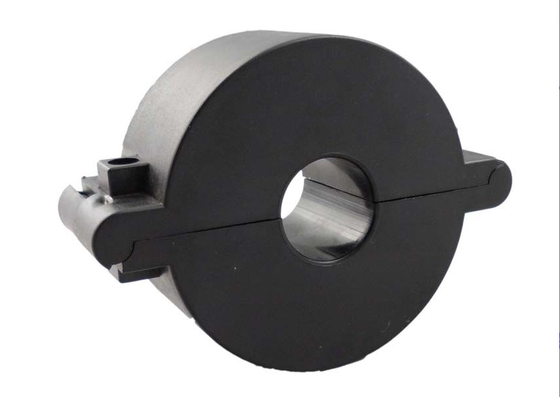

Split-Core CT SCTK751 Serisi 5-5000A 50-60Hz Güç Dağıtımı ve Röle Koruması için

müzakere
MOQ
Pazarlık edilebilir
fiyat
Split-Core CT SCTK751 Series 5-5000A 50-60Hz for Power Distribution and Relay Protection
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Mevcut Aralık: 5-5000A
Çıkış: 0,333VAC veya 0-0,5A
Kesinlik: 1.0
Ürün adı: bölünmüş çekirdek akım transformatörü
Çalışma Frekansı: 50-60Hz
Özelleştirilebilir: Evet
Vurgulamak:

Ayrık Çekirdek Akım Trafosu 5-5000A

,

Güç Dağıtımı için Ayrık Çekirdek CT

,

SCTK751 Serisi Röle Koruması CT
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK751 Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/ay
Ürün Açıklaması

SCTK751 serisi ayrık çekirdekli akım trafosu akım ölçüm uygulamalarında hızlı ve kolay kurulum için tasarlanmıştır. Anma girişi 5A ila 5000A, çıkışı 0.333V veya 0-500mA, doğruluğu ±1.0%. Ürün, manyetik alan indüksiyonu yoluyla temassız akım ölçümü sağlayan bir ayrık çekirdek yapısı kullanır. Test edilen kabloyu çıkarmadan monte edilebilir, bu da kurulumu daha güvenli ve kullanışlı hale getirir. Güç hatları ve ekipmanlarında akım ölçümü, izlenmesi ve korunması, ayrıca motorlar, aydınlatma, hava kompresörleri, HVAC ve otomasyon kontrol sistemleri için akım ve güç ölçümü, ayrıca enerji izleme ve röle koruma cihazları için yaygın olarak kullanılır.

Özellikler
  • Ayrık çekirdek yapısı – kablo çıkarmadan kurulum
  • Anma girişi – 5-5000A
  • Çıkış – 0.333V veya 0-500mA
  • Doğruluk – ±1.0%
  • Frekans – 50-60Hz
  • Dielektrik dayanımı – 2.5KV/1mA/1 dakika
  • İzolasyon direnci – ≥100MΩ (DC500V)
  • Güvenli ve kolay kurulum
Uygulamalar
  • Güç hattı akım ölçümü ve izlenmesi
  • Elektrikli ekipman akım koruması
  • Motor akım ve güç ölçümü
  • Aydınlatma sistemi güç izleme
  • Hava kompresörü akım izleme
  • HVAC sistemleri
  • Otomasyon kontrol sistemleri
  • Enerji izleme ve röle koruma cihazları
Elektriksel Parametre
Frekans 50-60Hz
Anma Girişi 5A-5000A
Ölçüm aralığı 10%In-130%In
Anma Çıkışı 0.333V(AC) veya 0-500mA
Oran ± 1.0％
Faz açısı ≤ ±90dak
Dielektrik dayanımı 2.5KV/1mA/1dak
İzolasyon Direnci DC500V/100MΩdak
Mekanik Parametre
Kasa PC /UL94-V0
Bobin PBT
Çekirdek Permalloy
İç yapı Epoksi
Yapı Bağlama elemanı
Çalışma Sıcaklığı －25℃～＋75℃
Çalışma Nemi ≤85%
Çıkış Bağlantısı UL1015 22AWG Tel (bükümlü tel) 2.0m

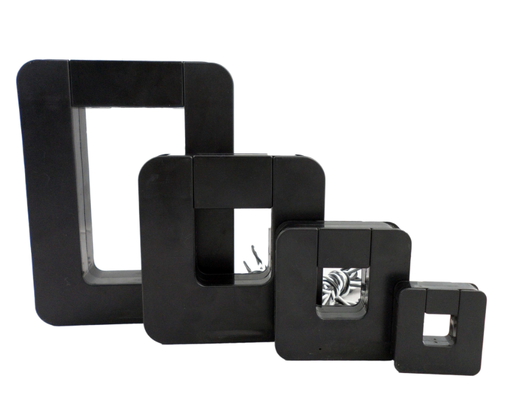

Tip seçimi
P/N Anma Girişi (A) Çıkış (mA/V) Doğruluk Boyutlar(mm/inç)
A B C D E
SCTK751A 5-200A (5,10,30,50,75,100,125,150,200) 0-13.3mA 0.333V 1.0 50.8 (2.00) 53.3 (2.09) 15.0 (0.59) 19.1 (0.75) 19.1 (0.75)
SCTK751B 10-400A (10,50,75,150,200,250,300,400) 0-26.6mA 0.333V 1.0 59.6 (2.35) 62.7 (2.47) 21.0 (0.83) 19.1 (0.75) 19.1 (0.75)
SCTK751C 50-630A (50,100,125,200,250,400,600,630) 0-66.6mA 0.333V 1.0 82.5 (3.25) 85.1 (3.35) 25.6 (1.01) 31.8 (1.25) 31.8 (1.25)
SCTK751D 100-2000A (100,250,400,630,800A,1000,2000) 0-200mA 0.333V 1.0 121.0 (4.76) 127.0 (5.00) 30.4 (1.19) 50.8 (2.00) 50.8 (2.00)
SCTK751E 200-3000A (200,250,400,630,1500,2500,3000) 0-300mA 0.333V 1.0 118.0 (4.65) 133.0 (5.24) 24.0 (0.94) 68.0 (2.68) 80.0 (3.15)
SCTK751F 400-5000A (400,800,1000,1500,2000,3000,5000) 0-500mA 0.333V 1.0 146.0 (5.75) 190.5 (7.50) 35.6 (1.40) 76.2 (3.00) 127.0 (5.00)
Kullanım Yönergeleri

Split-Core CT SCTK751 Serisi 5-5000A 50-60Hz Güç Dağıtımı ve Röle Koruması için

Split-Core CT SCTK751 Serisi 5-5000A 50-60Hz Güç Dağıtımı ve Röle Koruması için

Notlar: Ürün özellikleri özelleştirilebilir

SSS

S: ±1.0% doğruluk hangi uygulamalar için uygundur?

C: ±1.0% doğruluk, geleneksel endüstriyel güç izleme, ekipman koruması, enerji yönetimi ve otomasyon kontrolü gibi çoğu uygulama için uygundur ve ölçüm doğruluğunu sağlarken yüksek maliyet etkinliği sunar.

S: 50-60Hz frekans aralığı hangi uygulamalar için uygundur?

C: 50-60Hz frekans aralığı, ana küresel şebeke standartlarını (Avrupa'da 50Hz, ABD'de 60Hz) kapsar ve çeşitli AC güç sistemlerinde akım ölçümü ve izlenmesi için uygundur.

S: Numune başvurusu nasıl yapılır? Teslim süresi nedir?

C: Web sitemiz veya e-posta yoluyla numune başvurusu yapabilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi belirtin. Numuneler ücretsizdir ve 3-5 iş günü içinde gönderilecektir. Toplu sipariş teslim süresi genellikle 2-8 hafta.
