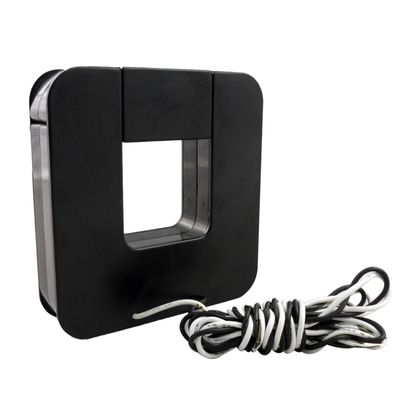

SCTK660C serisi retro-fit (split-core) akım trafosu, yeni veya halihazırda var olan ağ işlerinde kurulumlarını kolaylaştırmak için özel olarak tasarlanmıştır. Herhangi bir kablo veya bara devresi açmadan monte edilebilirler. CT'nin sekonder sargısı boyunca dahili bir hassas direnç düşük güvenli voltaj çıkışı sağlar. Zamandan ve kurulum maliyetlerinden tasarruf sağlar.
Elektrik kablolama ve ekipmanları için akım ölçümü, izleme ve koruma. Elektrik motorları, aydınlatma, hava kompresörü, ısıtma ve havalandırma sistemi, klima ekipmanı ve otomasyon kontrol sistemi için akım ve güç ölçümü. Akım, güç ve enerji izleme cihazı. Röle koruma cihazı .
2. Özelliği
Kendiliğinden kilitlenen, güvenli, kurulumu kolay, portatif Geniş iç cam penceresi, büyük kabloların veya baraların sıkıştırılmasına izin verir Mevcut tüm tesislere uyum sağlamak için geniş boyut yelpazesi.
Elektriksel parametre
| oran | ≤ ± 0.2 ％ |
| Faz açısı | ≤ ± 10 dak |
| Ölçüm aralığı | % 10 içinde-% 130 olarak |
| Nominal Çıkış | 0.333V (AC) veya 0-5A |
| Sıklık | 50-2.5KHz |
| Anma girişi töreni | 0,5A-1000A |
| Dielektrik gücü | 5.0KV / 1 mA / 1 dak |
| Yalıtım direnci | DC500V / 100MΩmin |
Mekanik parametre
| dava | PC / UL94-V0 |
| bobin | PBT |
| İnşaat | Kravat |
| İç yapı | Epoksi |
| çekirdek | mıknatıslanma oranı yüksek nikel-demir alaşımı |
| Çalışma Nemi | ≤85% |
| Çalışma sıcaklığı | -25 ℃ ~ 75 ℃ |
| Çıkış bağlantısı | Terminal veya UL1015 22AWG Tel 1.5m |
Tip seçimi
| P / N | Nominal Giriş (A) | Çıkış (mA / V) | doğruluk | Boyutlar (mm) | |||
| bir | B | C | D | ||||
| SCTK660C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 57.0 | 50.0 | 22.0 | 10.0 |
| SCTK660C-019 | 1-250A | 0.333V / 0-100mA / 1A | 0.2,0.5,1.0 | 66.0 | 59.0 | 22.0 | 19.0 |
| SCTK660C-025 | 5-400A | 0.333V / 0-200mA / 1A / 5A | 0.2,0.5,1.0 | 73.0 | 65.0 | 22.0 | 25,0 |
| SCTK660C-032 | 5-630A | 0.333V / 0-200mA / 1A / 5A | 0.2,0.5,1.0 | 82.0 | 74.0 | 22.0 | 32.0 |
| SCTK660C-045 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 95,0 | 86.0 | 22.0 | 45.0 |
Notlar: Ürün özellikleri özelleştirilebilir
