| Geçerli aralığı: | 0,5 ~ 630A | Çıkış: | 0-500mA / 0.333V (AC) |
|---|---|---|---|
| Sınıf: | 0.2,0.5,1.0 | İç pencere: | 8,0 - 32,0 mm |
| İnşaat: | Kravat | Özelleştirilebilir: | Evet |
| Vurgulamak: | bölünmüş çekirdek ct,bölünmüş çekirdek tipi akım trafosu |
||

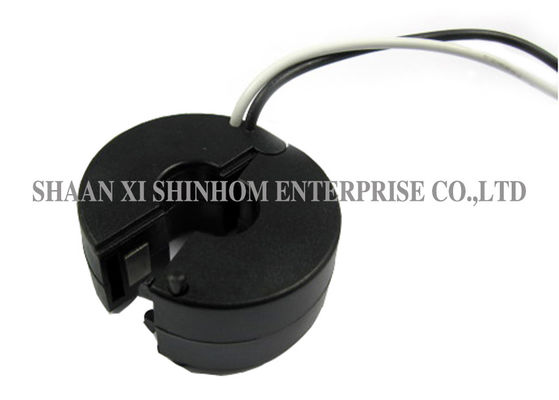

SCTK661 Serisi AC 0.333V Bölünmüş Çekirdek CT 0-500mA Akım Transformatörleri, geniş iç pencere, Özelleştirilebilir
SCTK661 serisi retro-fit (split-core) akım trafosu, yeni veya halihazırda var olan ağ işlerinde kurulumlarını kolaylaştırmak için özel olarak tasarlanmıştır. Herhangi bir kablo veya bara devresi açmadan monte edilebilirler. CT'nin sekonder sargısı boyunca dahili bir hassasiyet direnci düşük güvenli voltaj çıkışı sağlar.
Özellikler:
Uygulamalar:
Elektriksel parametre
| Sıklık | 50-60Hz |
| Anma girişi töreni | 0,5A-630A |
| Ölçüm aralığı | % 10 içinde-% 130 olarak |
| Nominal Çıkış | 0.333V (AC) veya 0-500mA |
| oran | ≤ ± 0.1 ％ |
| Faz açısı | ≤ ± 30 dak |
| Dielektrik gücü | 2.5KV / 1 mA / 1 dak |
| Yalıtım direnci | DC500V / 100MΩmin |
Mekanik parametre
| dava | PC / UL94-V0 |
| bobin | PC |
| çekirdek | mıknatıslanma oranı yüksek nikel-demir alaşımı |
| İç yapı | Epoksi |
| İnşaat | Kravat |
| Çalışma sıcaklığı | -25 ℃ ~ 75 ℃ |
| Çalışma Nemi | ≤85% |
| Çıkış bağlantısı | UL1015 22AWG Tel (ikiz tel) 2.5m |
Tip seçimi
| P / N | Anma girişi töreni (A) | Çıkış (mA / V) | doğruluk | Boyut (mm / inç) | |||||
| bir | B | C | D | E | |||||
| SCTK661A-008 | 0.5-50A (1,5,10,30,50) | 0-50mA 0.333V | 0.2,0.5,1.0 | 36.0 (1.42) | 22.0 (0.87) | 20.0 (0.79) | 8 (0.31) | 2500 (100) | |
| SCTK661B-013 | 1-100A (5,10,50,75,100) | 0-100mA 0.333V | 0.2,0.5,1.0 | 45.0 (1.77) | 22.0 (0.87) | 20.0 (0.79) | 13.0 (0.51) | 2500 (100) | |
| SCTK661C-019 | 5-250A (10,100,200,250,400) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 19.0 (0.75) | 2500 (100) | |
| SCTK661D-023 | 5-400A (10,100,200,250,400) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 23.0 (0.91) | 2500 (100) | |
| SCTK661E-032 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.2,0.5,1.0 | 76.0 (2.99) | 22.0 (0.87) | 20.0 (0.79) | 32.0 (1.26) | 2500 (100) | |
Notlar: Ürün özellikleri özelleştirilebilir
