| Geçerli aralığı: | 5 ~ 3000A | Çıkış: | 1A / 5A veya 0-10V veya 0-500mA |
|---|---|---|---|
| Yükleme: | Bara Tipi | Doğruluk: | 0.1,0.2,0.5,1.0 |
| Manyetik Devre Yapısı: | Kombine Tip | Frekans: | 50Hz - 400Hz |
| Yalıtım Ortamı: | Epoksi reçine | Özelleştirilebilir: | Evet |
| Vurgulamak: | bölünmüş çekirdek ct,bölünmüş çekirdek akım sensörü |
||

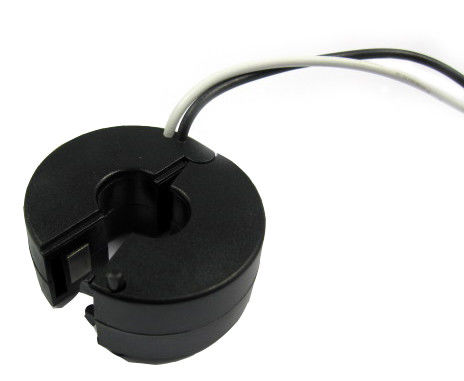

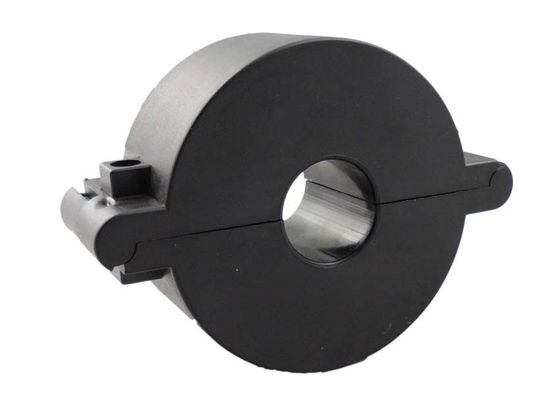

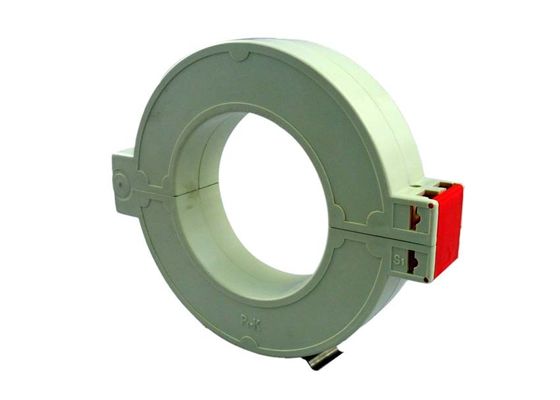

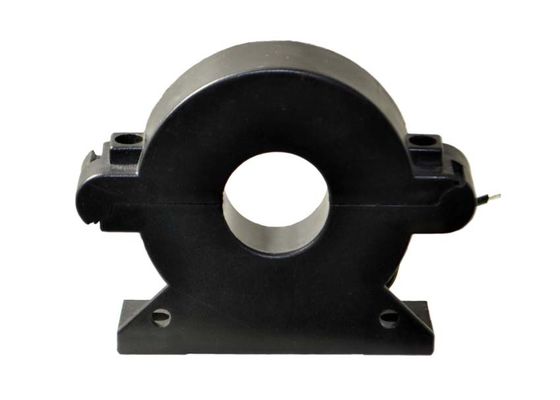

SCTK667B Serisi Çift Vidalı Bölmeli Çekirdek Gücü Düşük Güvenli Gerilim Akım Transformatörleri, 5 ila 3000A girişli
SCTK667B Serisi bölünmüş çekirdek CT'ler Çift vida 5A-3000A bölünmüş çekirdek güç düşük güvenli gerilim akım transformatörleri
Ürün Açıklaması
1) Uygulama
SCTK667B serisi retro-fit (split-core) akım trafosu özel olarak üretildi
yeni veya halihazırda var olan ağ işlerinde kurulumlarını kolaylaştırmak için tasarlanmıştır.
herhangi bir kablo veya bara devresi açılmadan monte edilebilir. Dahili
CT'nin sekonder sargısı boyunca hassas direnç, düşük kasa sağlar
voltaj çıkışı. Zamandan ve kurulum maliyetlerinden tasarruf sağlar.
Elektrik kabloları için akım ölçümü, izleme ve koruma
Elektrikli motorlar, aydınlatma, hava için akım ve güç ölçümü
kompresör, ısıtma ve havalandırma sistemi, klima cihazları ve
otomasyon kontrol sistemi. Güncel, güç ve enerji izleme cihazı. Röle
koruma aygıtı
2) Özelliği
Çift vidalı bağlantı, güvenli, kurulumu kolay, taşınabilir
Büyük kabloların veya baraların sıkıştırılmasını sağlayan geniş iç cam
Mevcut tüm tesislere uyum sağlamak için geniş ebat aralığı
Elektriksel parametre
| Sıklık | 50-400Hz |
| Anma girişi töreni | Şekil 5A-3000A |
| Ölçüm aralığı | % 5 In-130,% olarak |
| Nominal Çıkış | 0-10V (AC) veya 0-5A |
| oran | ≤ ± 0.1 ％ |
| Faz açısı | ≤ ± 5 dak |
| Dielektrik gücü | 3.0KV / 1 mA / 1 dak |
| Yalıtım direnci | DC500V / 100MΩmin |
Mekanik parametre
| dava | ABS / UL94-V0 |
| bobin | PBT |
| çekirdek | Silikon çelik |
| İç yapı | Epoksi |
| İnşaat | Kravat |
| Çalışma sıcaklığı | -25 ℃ ~ 75 ℃ |
| Çalışma Nemi | ≤85% |
| Çıkış bağlantısı | terminal |
Tip seçimi
| P / N | Anma girişi töreni (A) | Çıktı (A / V / mA) | doğruluk | Boyutlar (mm) | |||||
| o0 | bir | B | C | D | |||||
| SCTK667B-025 | 0-400A | 1A / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 25 | 100 | 70 | 33 | 32 | |
| SCTK667B-032 | 0-630A | 1A / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 32 | 110 | 83 | 33 | 32 | |
| SCTK667B-045 | 0-1000A | 1A / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 45 | 123 | 96 | 33 | 32 | |
| SCTK667B-055 | 0-1500A | 1A / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 55 | 134 | 106 | 33 | 32 | |
| SCTK667B-080 | 0-2000A | 1A / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 80 | 168 | 139 | 33 | 32 | |
| SCTK667B-100 | 0-3000A | 1A / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 102 | 198 | 168 | 33 | 32 | |
Notlar: Ürün özellikleri özelleştirilebilir
