Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Geçerli aralığı: | 5 ~ 1000A | Çıkış: | 0-10Vac veya 0-5A |
|---|---|---|---|
| Doğruluk: | 0.2,0.5,1.0 | Frekans: | 50-400Hz |
| Bobin yapısı: | Simit | Özelleştirilebilir: | Evet |
| Vurgulamak: | bölünmüş çekirdek ct,bölünmüş çekirdek tipi akım trafosu |
||

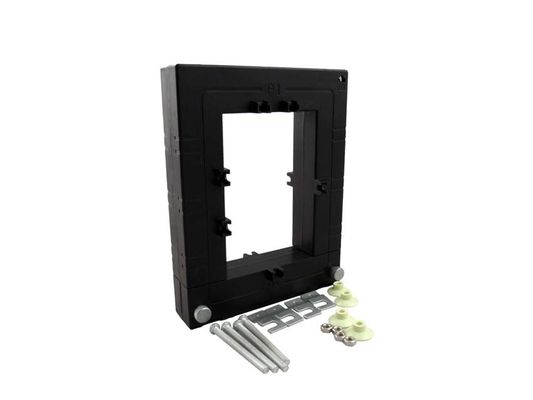

SCTK673 Serisi Epoksi Muhafazalı Muhafaza ve 5 ~ 1000A girişli Sınıf Çekirdek Akım Trafosu, Sınıf 0.2.0.5, 1.0
SCTK673 serisi retro-fit (split-core) akım trafosu, yeni veya halihazırda var olan ağ işlerinde kurulumlarını kolaylaştırmak için özel olarak tasarlanmıştır. Herhangi bir kablo veya bara devresi açmadan monte edilebilirler. CT'nin sekonder sargısı boyunca dahili bir hassasiyet direnci düşük güvenli voltaj çıkışı sağlar. Zamandan ve kurulum maliyetlerinden tasarruf sağlar.
Özellikler:
Uygulamalar:
Elektriksel parametre
| Sıklık | 50-400Hz |
| Anma girişi töreni | Şekil 5A-1000A |
| Ölçüm aralığı | % 5 In-130,% olarak |
| Nominal Çıkış | 0-10V (AC) veya 0-5A |
| oran | ≤ ±% 0.2 |
| Faz açısı | ≤ ± 10 dak |
| Dielektrik gücü | 2.5KV / 1 mA / 1 dak |
| Yalıtım direnci | DC500V / 100MΩmin |
Mekanik parametre
| dava | PC / UL94-V0 |
| bobin | PBT |
| çekirdek | Silikon çelik |
| İç yapı | Epoksi |
| İnşaat | Kravat |
| Çalışma Nemi | ≤85% |
| Çalışma sıcaklığı | -25 ℃ ~ 75 ℃ |
| Çıkış bağlantısı | UL101522AWGWire (twinstedwire) 2.5 m |
Tip seçimi
P / N | Anma girişi töreni (A) | Çıkış (mA / V) | doğruluk | Boyutlar (mm) | |||||||||
| O | bir | B | C | D | E | F | G, | Ø1 | Ø2 | ||||
| SCTK673A-025 | 5-400A (5,100,250,400A) | 0-200mA 0-10V | 0.2 0.5 1.0 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50-1000A (50,250,400,1000A) | 0-500mA 0-10V | 0.2 0.5 1.0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
Notlar: Ürün özellikleri özelleştirilebilir
