Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Geçerli aralığı: | 0 ~ 100 A | Çıkış: | 0-50mA veya 0-1V |
|---|---|---|---|
| Sınıf: | 0.5,1.0,3.0 | Aşama: | Tek |
| Ölçüm Aralığı: | % 5 In-130,% olarak | Özelleştirilebilir: | Evet |
| Vurgulamak: | bölünmüş çekirdek ct,bölünmüş çekirdek tipi akım trafosu |
||

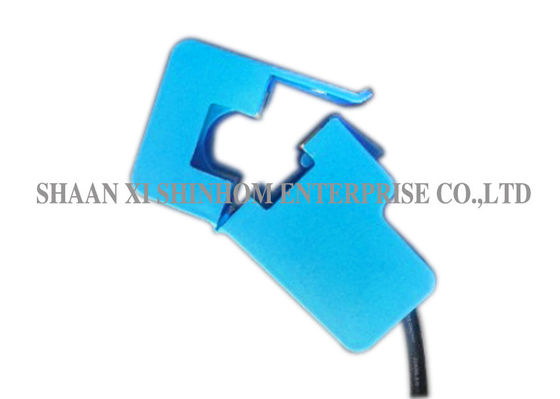

SCTK681C Serisi 100A Yüksek Hassasiyetli Bölünmüş Çekirdek Akım Sensörü Düşük Enerji Tüketimi Akım Trafosu
1. Giriş
STCK691C serisi retro-fit (split-core) akım trafosu, yeni veya halihazırda var olan ağ işlerinde kurulumlarını kolaylaştırmak için özel olarak tasarlanmıştır. Herhangi bir kablo veya bara devresi açmadan monte edilebilirler. CT'nin sekonder sargısı boyunca dahili bir direnç direnci, düşük güvenli voltaj çıkışı sağlar. Zamandan ve kurulum maliyetlerinden tasarruf sağlar.
2. Özellikler
Kendiliğinden kilitlenen yapı, güvenli, kurulumu kolay, taşınabilir
Büyük kabloların veya bus-bar'ın sıkıştırılmasını sağlayan geniş iç cam
Mevcut tüm tesislere uyum sağlamak için geniş ebat aralığı
3. uygulamalar
Elektrik kabloları ve donanımları için akım ölçümü, izleme ve koruma. Elektrikli motor, aydınlatma, hava kompresörü, ısıtma ve havalandırma sistemi, klima cihazları ve otomasyon kontrol sistemi için akım ve güç ölçümü. Akım, güç ve enerji izleme cihazı. Röle koruma cihazı.
Mekanik parametre
| dava | PA / UL94-V0 |
| bobin | PA |
| çekirdek | ferrit |
| İç yapı | Epoksi |
| İnşaat | Kravat |
| Çalışma sıcaklığı | -25 ℃ ~ 75 ℃ |
| Çalışma Nemi | ≤85% |
| Çıkış bağlantısı | 1015 / 22AWG Tel (ikiz tel) 1,0m |
Elektriksel parametre
| Sıklık | 50-20KHz |
| Anma girişi töreni | 0-100A |
| Ölçüm aralığı | % 5 In-130,% olarak |
| Nominal Çıkış | 0-50mA / 0-1V |
| oran | ≤ ±% 0.5 |
| Faz açısı | ≤ ± 30 dak |
| Dielektrik gücü | 2.5KV / 1 mA / 1 dak |
| Yalıtım direnci | DC500V / 100MΩmin |
Tip seçimi
| P / N | Anma girişi töreni (A) | Çıkış (mA / V) | doğruluk |
| SCTK681C-013 | 0-5A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-50A | 0-2V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-50mA | 0.5,1.0,3.0 |
Notlar: Ürün özellikleri özelleştirilebilir
