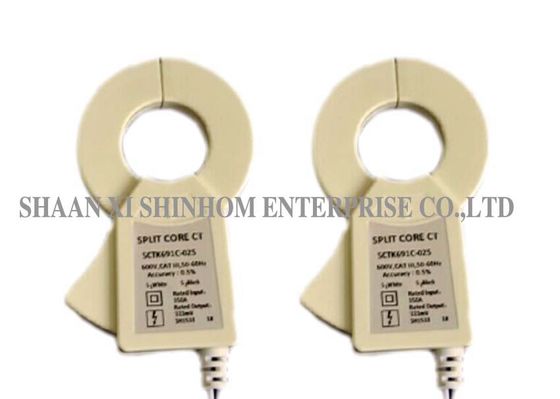

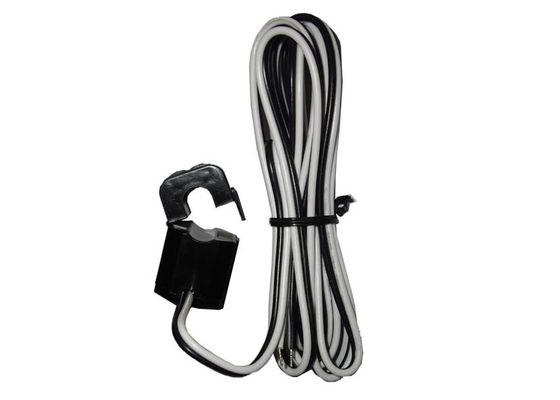

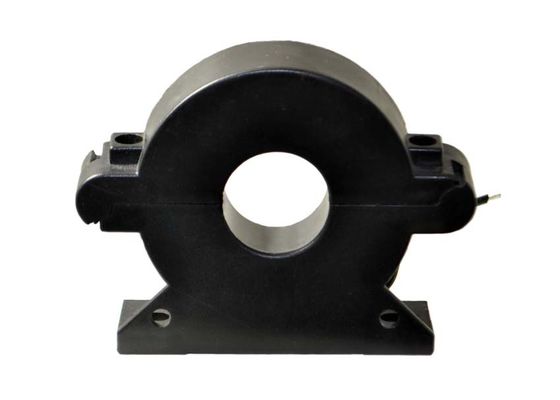

SCTK691C serisi, kelepçeli akım transformatörleridir, CT, watt ölçmek veya izlemek için kontrol merkezleri veya yük merkezleri gibi mevcut panellere monte edilebilir.
Özellikler:
Uygulamalar:
Elektriksel parametre
| Sıklık | 50-2.5KHz |
| Anma girişi töreni | 0,5A-630A |
| Ölçüm aralığı | % 10 içinde-% 130 olarak |
| Nominal Çıkış | 0.333V (AC) veya 0-5A |
| oran | ≤ ±% 0.2 |
| Faz açısı | ≤ ± 10 dak |
| Dielektrik gücü | 5.0KV / 1 mA / 1 dak |
| Yalıtım direnci | DC500V / 100MΩmin |
Mekanik parametre
| dava | PC / UL94-V0 |
| bobin | PBT |
| İç yapı | Epoksi |
| Çalışma sıcaklığı | -25 ℃ ~ 75 ℃ |
| Çalışma Nemi | ≤85% |
| Çıkış bağlantısı | Terminal veya UL1015 22AWG Tel 1.5m |
Tip seçimi
| P / N | Anma girişi töreni (A) | Çıkış (mA / V) | doğruluk | Boyutlar (mm) | |||||
| bir | B | C | D | E | |||||
| SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 63.0 | 25,0 | 20.0 | 10.0 | 37.0 | |
| SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2,0.5,1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
| SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2,0.5,1.0 | 87.0 | 20.0 | 15.0 | 25,0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2,0.5,1.0 | 117.0 | 27,0 | 22.0 | 35.0 | 71.0 | |
| SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 135,0 | 27,0 | 22.0 | 50.0 | 100.0 | |
Notlar: Ürün özellikleri özelleştirilebilir
