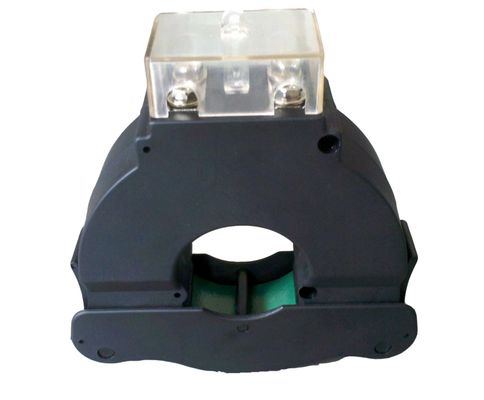

Açık Bölünmüş Çekirdek Akım Trafosu, Bölünmüş Çekirdek Akım Dönüştürücü

Outdoor Split Core Current Transformer , Split Core Current Transducer
Outdoor Split Core Current Transformer , Split Core Current Transducer Outdoor Split Core Current Transformer , Split Core Current Transducer Outdoor Split Core Current Transformer , Split Core Current Transducer Outdoor Split Core Current Transformer , Split Core Current Transducer

Büyük resim :  Açık Bölünmüş Çekirdek Akım Trafosu, Bölünmüş Çekirdek Akım Dönüştürücü En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK732B Serisi
Ödeme & teslimat koşulları:
Min sipariş miktarı: Anlaşma
Fiyat: Negotiation
Ambalaj bilgileri: Karton
Teslim süresi: 4 ~ 8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/Ay
Detaylı ürün tanımı
Giriş: 0,5A-6000A Çıkış: 0.333V (AC) veya 0-5A
Frekans: 50-2.5KHz Doğruluk: 0.2,0.5,1.0
Çıkış bağlantısı: Terminal özelleştirilmiş: Evet
Vurgulamak:

bölünmüş çekirdek tipi akım trafosu

,

split core current sensor

SCTK732B Serisi Akım Aralığı 0.5A ila 6000A, Akım sensörü olan Bölünmüş Çekirdek Akım Trafosu

SCTK732B serisi retro-fit (split-core) akım trafosu, yeni veya halihazırda var olan ağ işlerinde kurulumlarını kolaylaştırmak için özel olarak tasarlanmıştır. Herhangi bir kablo veya bara devresi açmadan monte edilebilirler. CT'nin sekonder sargısı boyunca dahili bir hassasiyet direnci düşük güvenli voltaj çıkışı sağlar. Zamandan ve kurulum maliyetlerinden tasarruf sağlar.

Özellikler:

  1. Test aralığı: 0.5A - 6000A AC giriş, 0.333VAC veya 0-5A çıkış
  2. Test hassasiyeti sınıfı: 0.2, 0.5, 1.0
  3. Akım Trafosu sekonder sargıları çekirdek çevre boyunca düzgün bir şekilde dağıtılmış, ABS kullanımı
  4. trafo yalıtımı için alev geciktirici plastik kabuk
  5. Pencerenin ortasındaki otobüsün aşınması.
  6. Sekonder sargılar Üniforma Sistemin etrafında, manyetik Akı Kaçaklarının küçük olduğu istikrarlı performans, hafiflik, uygun kurulum vb.

Uygulamalar:

  1. Elektrik kabloları ve donanımları için akım ölçümü, izleme ve koruma.
  2. Elektrik motorları, aydınlatma, hava kompresörü, ısıtma için akım ve güç ölçümü
  3. Giriş sistemi, klima cihazları ve otomasyon - kontrol sistemi.
  4. Akım, güç ve enerji izleme cihazı.

Elektriksel parametre

Anma girişi töreni 0,5A-6000A
Ölçüm aralığı % 10 içinde-% 130 olarak
Nominal Çıkış 0.333V (AC) veya 0-5A
oran ≤ ± 0.2 %
Faz açısı ≤ ± 10 dak
Dielektrik gücü 5.0KV / 1 mA / 1 dak
Yalıtım direnci DC500V / 100MΩmin


Mekanik parametre

dava PC + ABS / UL94-V0
bobin PC + ABS
çekirdek Silikon
İç yapı Epoksi
İnşaat Kravat
Çalışma sıcaklığı -25 ℃ ~ 75 ℃
Çalışma Nemi ≤85%

Tip seçimi

P / N

Giriş

(A)

Çıktı

(A / V)

doğruluk Boyutlar (mm)
A1 B1 bir B C D E F G, 'H

SCTK732B-330

0-630A

1A / 5A / 0.333V

0.2,0.5,1.0

33

32

69

119

64

78

13

2

43

43

SCTK732B-430

0-800A

1A / 5A / 0.333V

0.2,0.5,1.0

43

32

79

119

64

78

13

2

43

43

SCTK732B-530

0-1250A

1A / 5A / 0.333V

0.2,0.5,1.0

53

32

89

119

64

78

13

2

43

43

SCTK732B-630

0-1600A

1A / 5A / 0.333V

0.2,0.5,1.0

63

32

99

119

64

78

13

2

43

43

SCTK732B-830

0-2000A

1A / 5A / 0.333V

0.2,0.5,1.0

83

32

119

119

64

78

13

2

43

43

SCTK732B-1030

0-3000A

1A / 5A / 0.333V

0.2,0.5,1.0

103

32

139

119

64

78

13

2

43

43

SCTK732B-1230

0-3600A

1A / 5A / 0.333V

0.2,0.5,1.0

123

32

159

119

64

78

13

2

43

43

SCTK732B-1330

0-4000A

1A / 5A / 0.333V

0.2,0.5,1.0

133

32

169

119

64

78

13

2

43

43

SCTK732B-1430

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

143

32

179

119

64

78

13

2

43

43

SCTK732B-1830

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

183

32

219

119

64

78

13

2

43

43

SCTK732B-350

0-630A

1A / 5A / 0.333V

0.2,0.5,1.0

33

55

69

141

64

78

13

2

43

43

SCTK732B-450

0-800A

1A / 5A / 0.333V

0.2,0.5,1.0

43

55

79

141

64

78

13

2

43

43

SCTK732B-550

0-1250A

1A / 5A / 0.333V

0.2,0.5,1.0

53

55

89

141

64

78

13

2

43

43

SCTK732B-650

0-1600A

1A / 5A / 0.333V

0.2,0.5,1.0

63

55

99

141

64

78

13

2

43

43

SCTK732B-850

0-2000A

1A / 5A / 0.333V

0.2,0.5,1.0

83

55

119

141

64

78

13

2

43

43

SCTK732B-1050

0-3000A

1A / 5A / 0.333V

0.2,0.5,1.0

103

55

139

141

64

78

13

2

43

43

SCTK732B-1250

0-3600A

1A / 5A / 0.333V

0.2,0.5,1.0

123

55

159

141

64

78

13

2

43

43

SCTK732B-1350

0-4000A

1A / 5A / 0.333V

0.2,0.5,1.0

133

55

169

141

64

78

13

2

43

43

SCTK732B-1450

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

143

55

179

141

64

78

13

2

43

43

SCTK732B-1850

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

183

55

219

141

64

78

13

2

43

43

SCTK732B-2050

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

203

55

239

141

64

78

13

2

43

43

SCTK732B-2250

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

223

55

259

141

64

78

13

2

43

43

SCTK732B-2650

0-6000A

1A / 5A / 0.333V

0.2,0.5,1.0

263

55

299

141

64

78

13

2

43

43

SCTK732B-380

0-630A

1A / 5A / 0.333V

0.2,0.5,1.0

33

82

69

168

64

78

13

2

43

43

SCTK732B-480

0-800A

1A / 5A / 0.333V

0.2,0.5,1.0

43

82

79

168

64

78

13

2

43

43

SCTK732B-580

0-1250A

1A / 5A / 0.333V

0.2,0.5,1.0

53

82

89

168

64

78

13

2

43

43

SCTK732B-680

0-1600A

1A / 5A / 0.333V

0.2,0.5,1.0

63

82

99

168

64

78

13

2

43

43

SCTK732B-880

0-2000A

1A / 5A / 0.333V

0.2,0.5,1.0

83

82

119

168

64

78

13

2

43

43

SCTK732B-1080

0-3000A

1A / 5A / 0.333V

0.2,0.5,1.0

103

82

139

168

64

78

13

2

43

43

SCTK732B-1280

0-3600A

1A / 5A / 0.333V

0.2,0.5,1.0

123

82

159

168

64

78

13

2

43

43

SCTK732B-1380

0-4000A

1A / 5A / 0.333V

0.2,0.5,1.0

133

82

169

168

64

78

13

2

43

43

SCTK732B-1480

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

143

82

179

168

64

78

13

2

43

43

SCTK732B-1880

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

183

82

219

168

64

78

13

2

43

43

SCTK732B-2080

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

203

82

239

168

64

78

13

2

43

43

SCTK732B-2280

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

223

82

259

168

64

78

13

2

43

43

SCTK732B-2680

0-6000A

1A / 5A / 0.333V

0.2,0.5,1.0

263

82

299

168

64

78

13

2

43

43

Notlar: Ürün özellikleri özelleştirilebilir
