Elektriksel parametre
Sıklık | 50-60Hz |
Anma girişi töreni | Şekil 5A-5000A |
Ölçüm aralığı | % 10 içinde-% 130 olarak |
Nominal Çıkış | 0.333V (AC) veya 0-500mA |
oran | ± 1,0 % |
Faz açısı | ± 90 dak |
Dielektrik gücü | 2.5KV / 1 mA / 1 dak |
Yalıtım direnci | DC500V / 100MΩmin |
Mekanik parametre
dava | PC / UL94-V0 |
bobin | PBT |
çekirdek | mıknatıslanma oranı yüksek nikel-demir alaşımı |
İç yapı | Epoksi |
İnşaat | Kravat |
Çalışma sıcaklığı | -25 ℃ ~ 75 ℃ |
Çalışma Nemi | ≤85% |
Çıkış bağlantısı | UL1015 22AWG Tel (ikiz tel) 2.0m |
Özellikler:
Uygulamalar:

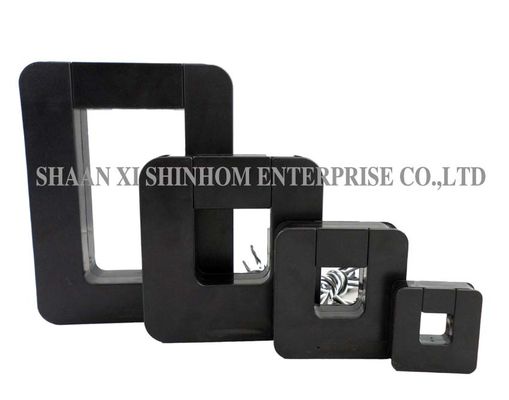

Tip seçimi
P / N | Anma girişi töreni (A) | Çıkış (mA / V) | doğruluk | Boyut (mm / inç) | |||||
bir | B | C | D | E | |||||
SCTK751A | 5-200A (5,10,30,50,75,100,125,150,200) | 0-13.3mA 0.333V | 1.0 | 50,8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751B | 10-400A (10,50,75,150,200,250,300,400) | 0-26.6mA 0.333V | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21,0 (0.83) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751C | 50-630A (50,100,125,200,250,400,600,630) | 0-66.6mA 0.333V | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25,6 (1.01) | 31.8 (1.25) | 31.8 (1.25) | |
SCTK751D | 100-2000A (100,250,400,630,800A, 1000,2000) | 0-200mA 0.333V | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30,4 (1.19) | 50,8 (2.00) | 50,8 (2.00) | |
SCTK751E | 200-3000A (200,250,400,630,1500,2500,3000) | 0-300mA 0.333V | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80,0 (3.15) | |
SCTK751F | 400-5000A (400,800,1000,1500,2000,3000,5000) | 0-500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35,6 (1.40) | 76.2 (3.00) | 127.0 (5.00) |
Kullanım talimatları
Notlar: Ürün özellikleri özelleştirilebilir
