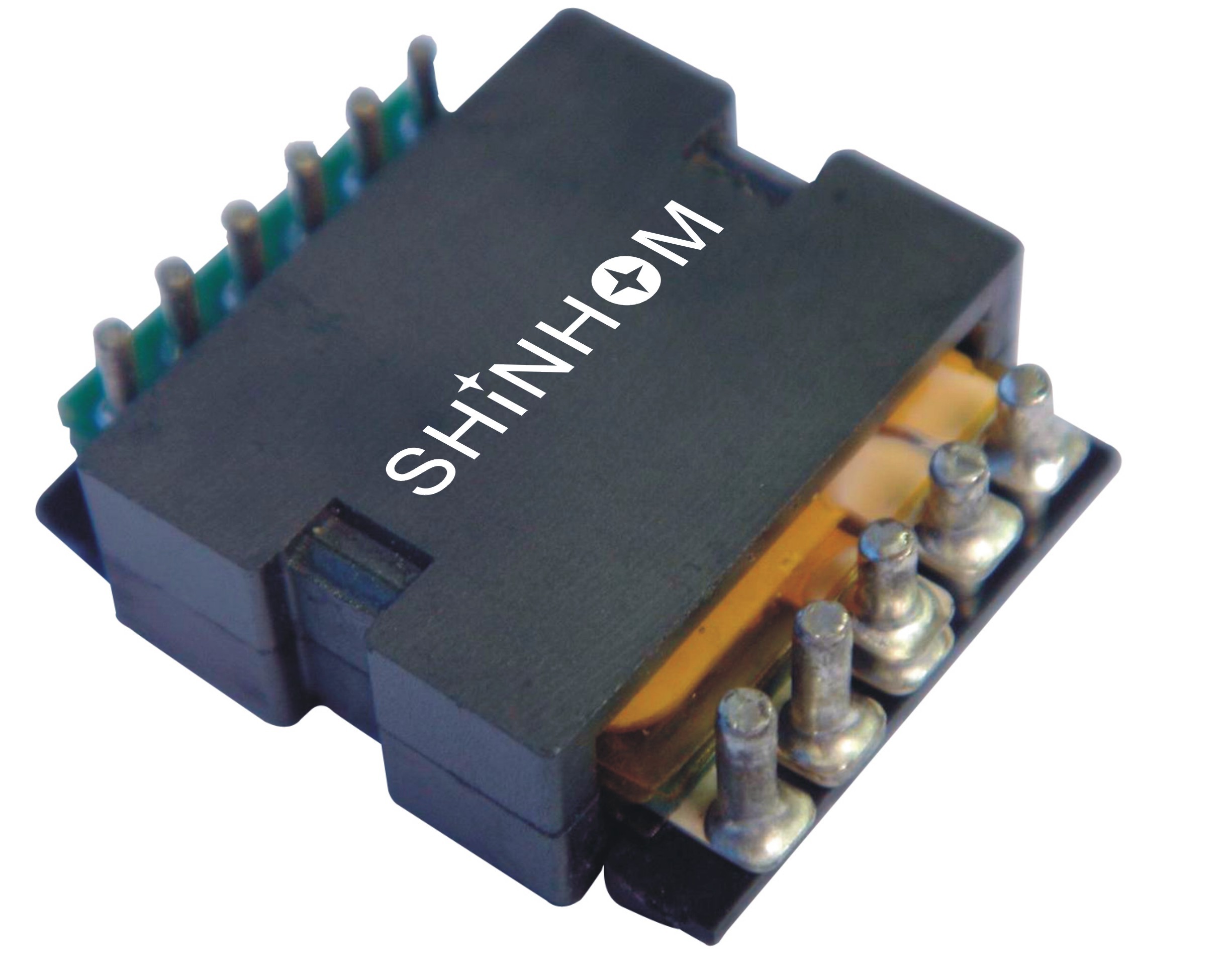

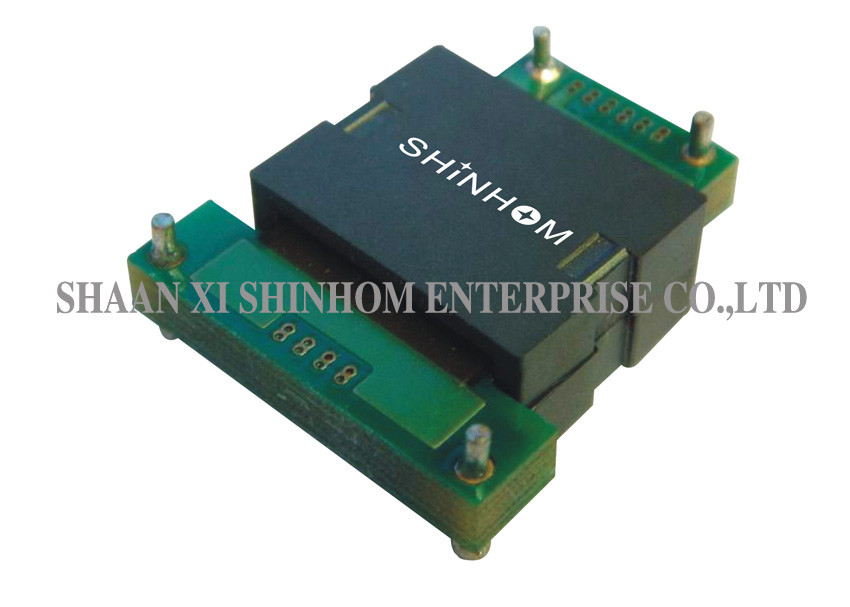

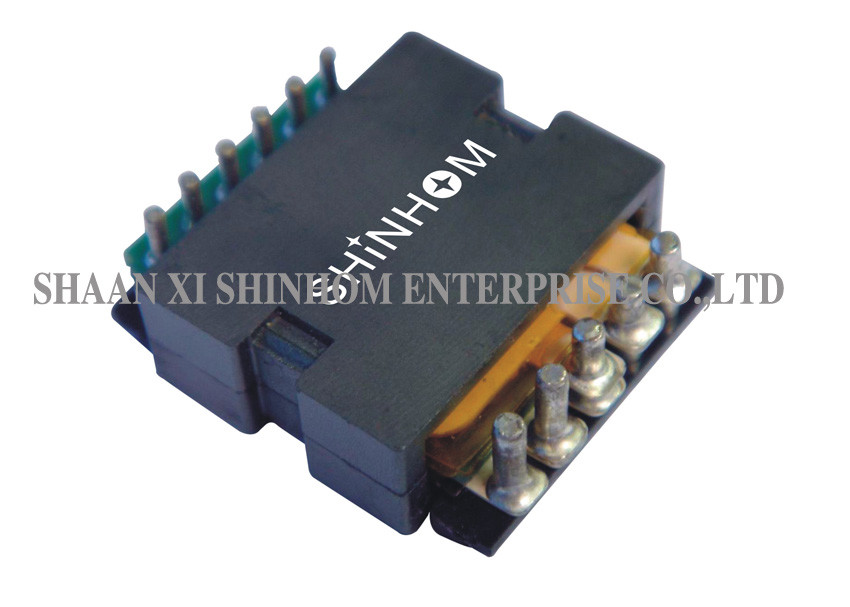

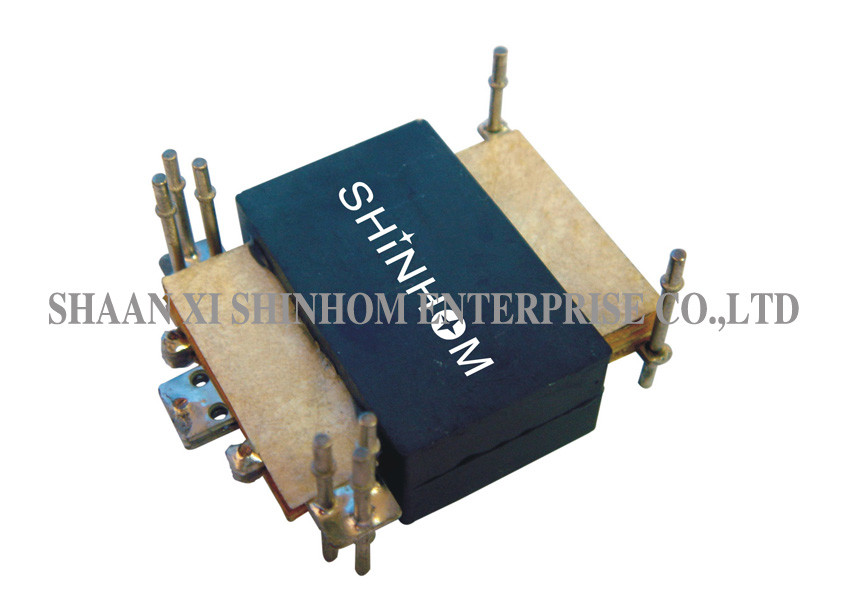

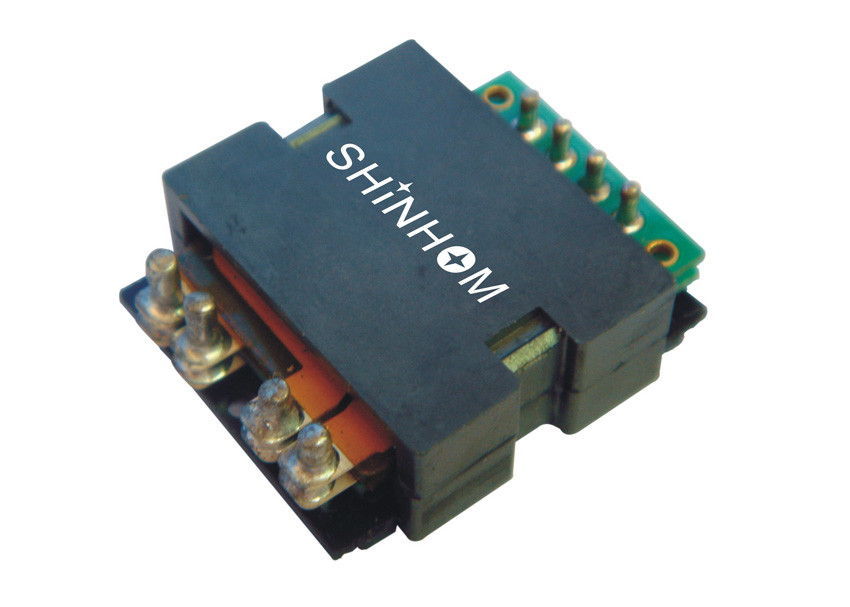

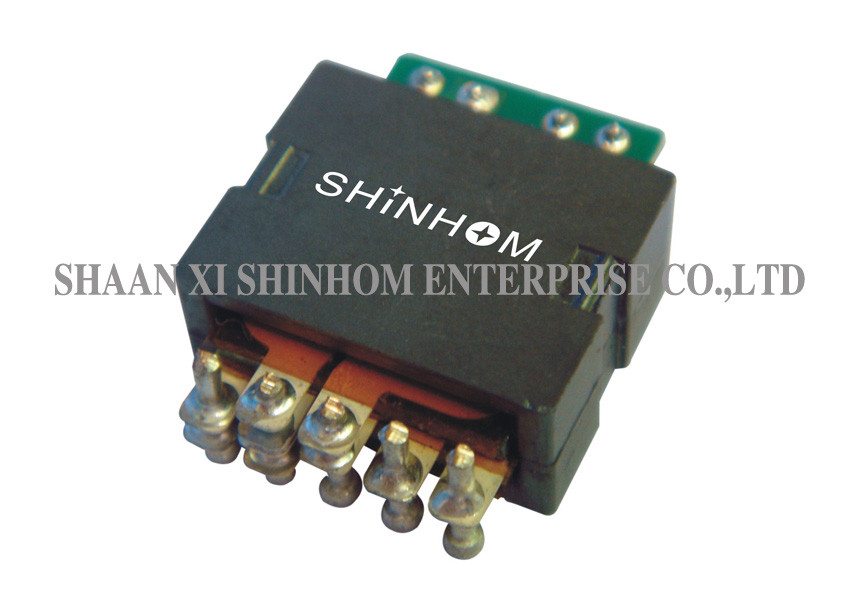

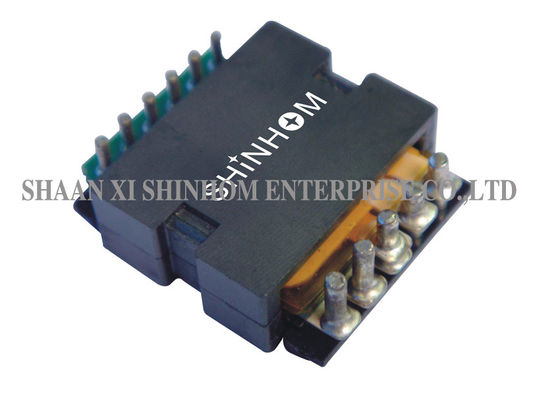

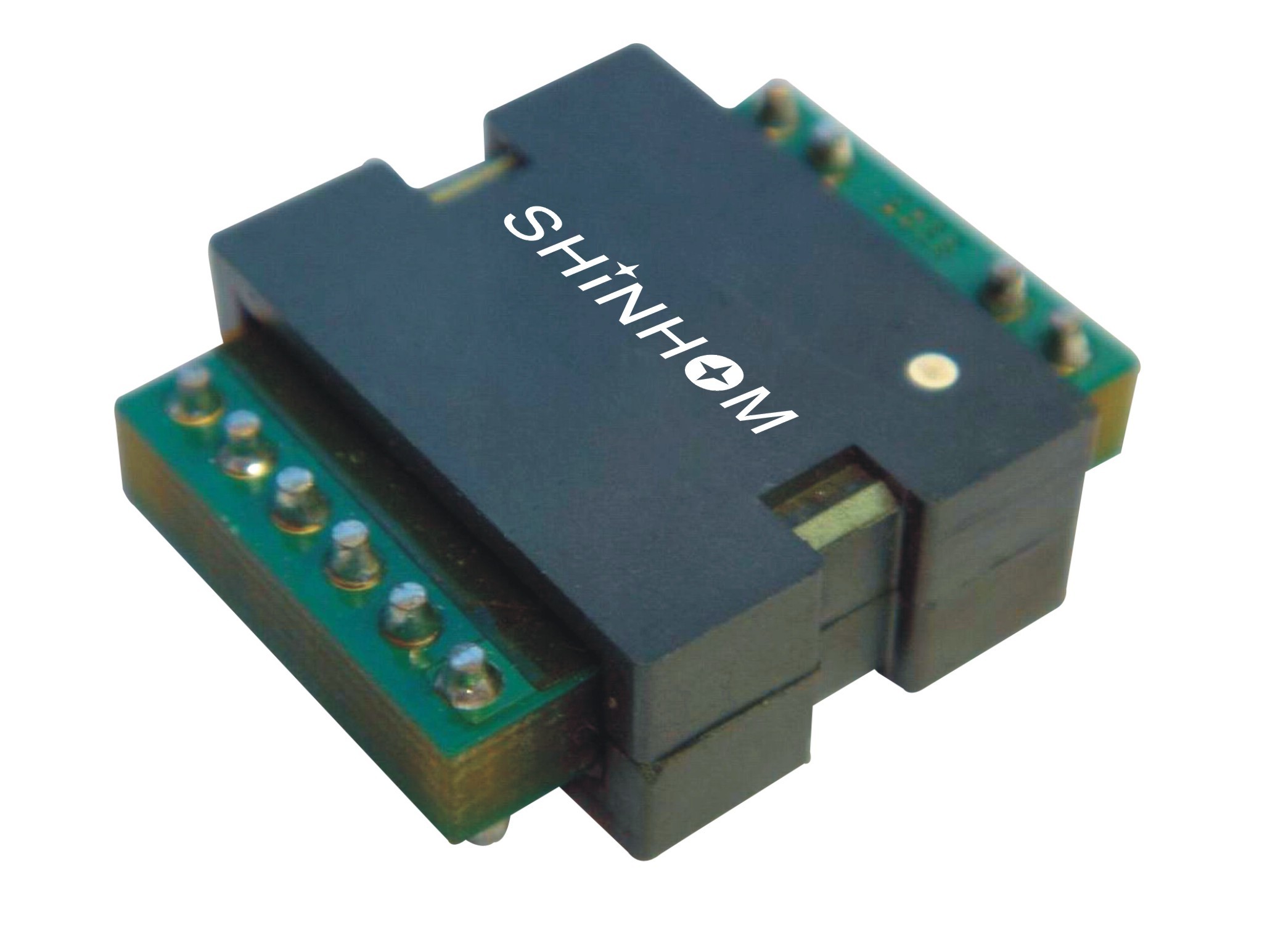

Endüstriyel Kontrol Sistemleri İçin Düzlemsel Anahtarlama Güç Trafosu 75W

TP20B Serisi Yüksek frekans 75W Düzlemsel Trafo, PCB Montaj Düzlemsel Trafo, Maks. kalınlık 6.6mm

          Bu, sargı konfigürasyonlarının bir matrisidir. DC-CD dönüştürücüler uygulamasında 35-75W güç kaynağı arasında kullanım için idealdir.

ÖZELLİKLERİ:

• 75 Watt'a Kadar Güç Değeri
• % 98'in Üzerinde Yüksek Verimlilik
• Kapladığı alan 20,3 mm × 18,50 mm
• 6.6 mm Alt Profil
• Yüksek İzolasyon (işlevsel) 1500 Vdc
• Yüksek Frekans 200 kHz-700 kHz
• Çalışma Sıcaklığı -40 ℃ ila + 125 ℃
• Çok düşük Kaçak Endüktans (aralıksız çekirdekler için% 0.2'den az).
• Uygun maliyetli ve rekabetçi fiyatlar.
• Minimum Elektromanyetik Girişim (EMI).
• Birincil ve Yüksek Kaçak ve Boşluk mesafeleri
• Tüm SMPS topolojilerine uygulanabilir.
• Çeşitli montaj ve terminal seçenekleri (Yatay, Dikey, Açık delikler, SMT, Pimler, Uçan kablolar ve daha fazlası).
• Özel olarak tasarlanmış ısı yayan Klipsler.
• Düşük profilli düzlemsel transformatör
• Yüksek güçlü düzlemsel transformatör
• Yüksek frekanslı düzlemsel transformatör
• PCB düzlemsel transformatör
• Düzlemsel anahtarlama güç transformatörü
• Raftan SMT düzlemsel transformatör

UYGULAMALAR:

• Yüksek performanslı DC / DC dönüştürücüler.
• Yüzde 98'in üzerinde yüksek verimlilik, kübik inç DC / DC dönüştürücüler başına 500 watt'lık yüksek güç yoğunluğu.
• İleri, tam köprü, yarım köprü ve itme-çekme DC / DC dönüştürücüler için.
• 18V ve 75V arasındaki giriş voltajları ve 18V'dan 1.2V DC / DC dönüştürücülere çıkış voltajları.
• Telekomünikasyon, endüstriyel kontrol sistemleri,
• Otomotiv ve ağır ekipman araç sistemleri

TEKNİK BİLGİLER:

• Endüktans 100 kHz, 100 mVrms'de Pin (2-5) arasında ölçülür
• Sızıntı endüktansı, birincil sargı piminde (2-5) ikincil sargı kısa devre ile ölçülür.
• TA = 25 ℃ ± 5 ℃ 'de tipik olan tüm özellikler.
