0 - 1000A Akım Trafosu Üzerinde Tek Fazlı Kelepçe Bölünmüş Çekirdek Tamamen Kapalı

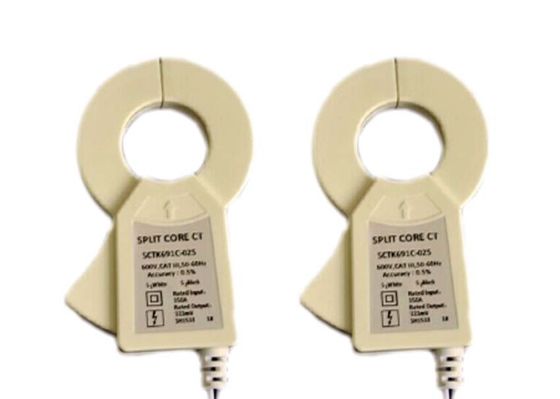

0 - 1000A Single Phase Clamp On Current Transformer Split Core Completely Enclosed
0 - 1000A Single Phase Clamp On Current Transformer Split Core Completely Enclosed

Büyük resim :  0 - 1000A Akım Trafosu Üzerinde Tek Fazlı Kelepçe Bölünmüş Çekirdek Tamamen Kapalı En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK691C Serisi
Ödeme & teslimat koşulları:
Min sipariş miktarı: Anlaşma
Fiyat: Negotiation
Ambalaj bilgileri: Karton
Teslim süresi: 4 ~ 8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 1000000 / ay
Detaylı ürün tanımı
Giriş: 0A 1000A Çıkış: 0.333VAC veya 0-5A
Ölçüm Aralığı: % 10 içinde-% 130 olarak Doğruluk: 0.2,0.5,1.0
Çekirdek malzemesi: mıknatıslanma oranı yüksek nikel-demir alaşımı özelleştirilmiş: Evet
Vurgulamak:

bölünmüş çekirdek ct

,

bölünmüş çekirdek tipi akım trafosu

SCTK691C Serisi 0mA - 1000A Akım Aralığı ile Bölünmüş Çekirdek Akım Trafosu Tek fazlı Akım Testi

SCTK691C serisi kelepçeli akım transformatörleridir, CT, watt değerini ölçmek veya izlemek için kontrol merkezleri veya yük merkezleri gibi mevcut panellere monte edilebilir.Bu CT, daha kolay kurulum için mevcut kabloları çıkarmadan monte edilebilir

Özellikleri:

  1. Test aralığı: 0A - 1000A AC girişi, 0.333VAC veya 0-5A çıkışı
  2. Test hassasiyet sınıfı: 0.2, 0.5, 1.0
  3. Güçlü yalıtım kabiliyeti sağlamak için epoksi reçine ile kapsüllenmiştir
  4. Güvenilir doğrusal performans transformatörleri
  5. Kelepçe kaçak akım trafosu
  6. Kelepçeli akım transformatörleri
  7. Geçmeli akım transformatörlerini kilitleme
  8. Güçlü anti-manyetik bozulma epoksi akım transformatörleri, tamamen kapalı, iyi mekanik davranış
  9. Doğrusal çıkış akımı, yüksek hassasiyet

Uygulamalar:

  1. Röle koruma cihazı
  2. Elektrik kabloları ve ekipmanları için akım ölçümü, izleme ve koruma.
  3. Elektrik motorları, aydınlatma, hava kompresörü için akım ve güç ölçümü
  4. Isıtma ve havalandırma sistemi, klima cihazları ve otomasyon - kontrol sistemi.
  5. Akım, güç ve enerji izleme cihazı.
  6. Çeşitli ortamlar için uygundur, güçlü voltaj izolasyon yeteneği, hassas görünüm
  7. Tek fazlı elektrik sayacı ve anti-kurcalama elektrik sayacı için uygundur

Elektriksel Parametre

Sıklık 50-2.5KHz
Anma girişi töreni 0,5A-630A
Ölçüm aralığı % 10 içinde-% 130 olarak
Nominal Çıkış 0.333V (AC) veya 0-5A
oran ≤ ±% 0.2
Faz açısı ≤ ± 10dk
Dielektrik gücü 5.0KV / 1mA / 1 dak
Yalıtım direnci DC500V / 100MΩmin


Mekanik Parametre

Durum PC / UL94-V0
bobin PBT
İç yapı Epoksi
Çalışma sıcaklığı -25 ℃ ~ 75 ℃
Çalışma Nemi ≤85%
Çıkış Bağlantısı Terminal veya UL1015 22AWG Tel 1.5m


Tür seçimi

P / N

Anma girişi töreni

(A)

Çıkış (mA / V) doğruluk Boyutlar (mm)
bir B C D E
SCTK691C-010 0.5-100A 0.333V / 0-50mA 0.2,0.5,1.0 63.0 25,0 20.0 10.0 37.0
SCTK691C-016 1-250A 0.333V / 0-100mA 0.2,0.5,1.0 71.0 20.0 15.0 16.0 43.0
SCTK691C-025 5-400A 0.333V / 0-200mA 0.2,0.5,1.0 87.0 20.0 15.0 25,0 52.0
SCTK691C-036 5-630A 0.333V / 0-200mA / 1A 0.2,0.5,1.0 117.0 27,0 22.0 35.0 71.0
SCTK691C-050 5-1000A 0.333V / 0-500mA / 1A / 5A 0.2,0.5,1.0 135,0 27,0 22.0 50.0 100.0

Notlar: ürün özellikleri özelleştirilebilir
