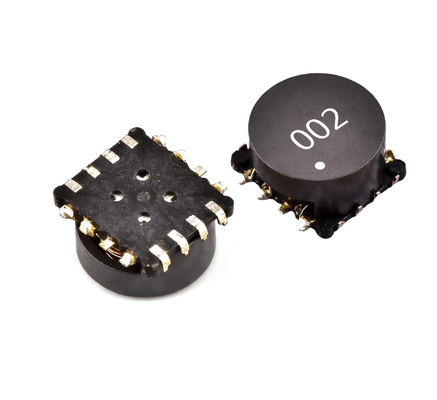

Fotoflaş Kondansatör Şarj Transformatörü SDRS Serisi

Kompakt fotoflaş sistemlerinde hızlı enerji transferi için tasarlanan SDRS5630T Serisi, 1:25'e kadar dönüşüm oranlarıyla yüksek verimli kondansatör şarjı sağlar. Düşük profilli tasarımı ve minimize edilmiş kaçak endüktansı, endüstriyel sıcaklık aralıklarında (-20°C ila +110°C) kararlı performans sağlar. Yüzeye montaj (SMD) için optimize edilmiş bu transformatörler, güçlendirilmiş yalıtıma (500Vrms dayanım gerilimi) ve uzay kısıtlı uygulamalarda tutarlı darbe enerjisi iletimi için hassas sargıya sahiptir.

Özellikler

• Ultra Düşük Profil: PCB alanı optimizasyonu için maksimum 5,8 mm yükseklik.

• Minimize Edilmiş Kaçak Endüktans: Enerji transfer verimliliğini artırır.

• Genişletilmiş Çalışma Sıcaklığı: -20°C ila +110°C güvenilirliği.

• Yüzeye Montaj (SMD): Otomatik montaj uyumluluğu.

• Yüksek Gerilim İzolasyonu: 500Vrms dayanım gerilimi.

• Şerit ve Makara Ambalajı: Daha verimli üretim (veri sayfasında "Ruloların Tamamlanması" olarak belirtilmiştir).

  Elektriksel Özellikler

  Parça Numarası	Dönüşüm Oranı (Np:Ns)	Pri Endüktansı (μH) ±%20	Sek Endüktansı (mH) Ref.	Pri DCR (mΩ)	Sek DCR (Ω)
  SDRS5630T-001	1:15	16.1	3.5	392	85.0
  SDRS5630T-002	1:10.2	8.5	0.8	370	20.0
  SDRS5630T-003	1:15	10.0	2.2	250	52.1
  SDRS5630T-004	1:25	10.0	6.3	250	85.4
  SDRS5630T-005	1:15	9.9	2.2	252	52.1
  SDRS5630T-006	1:17	18.5	4.7	418	75.8

  Not: Veri sayfası, yinelenen SDRS5630T-004 girişi listeler; tablo yalnızca benzersiz modelleri yansıtır.




  Fiziksel Özellikler

  • Boyutlar: 5.6±0.2mm (G) × maksimum 3.0mm (Y) × maksimum 5.8mm (U).

  • Terminal Konfigürasyonu: 8 pimli tasarım (sargı şemasına bakın: Pin 1-4 = Np, Pin 5-8 = Ns).

  • Montaj: SMD lehimleme için optimize edilmiş ped düzeni.




  Uygulamalar

  • Dijital Görüntüleme: DSLR/kompakt kamera flaş üniteleri için yüksek hızlı kondansatör şarjı.

  • Strob Işığı: Taşınabilir fotoflaşlarda enerji verimli darbe üretimi.

  • Endüstriyel Sensörler: Hızlı yüksek gerilim deşarjı gerektiren tetikleme devreleri.

  • Tıbbi Cihazlar: Endoskopik/tanısal ekipmanlar için kompakt flaş sistemleri.




  Uygunluk ve Ambalaj

  • RoHS uyumlu malzemeler.

  • Standart şerit ve makara ambalajı ("Ruloların Tamamlanması").
