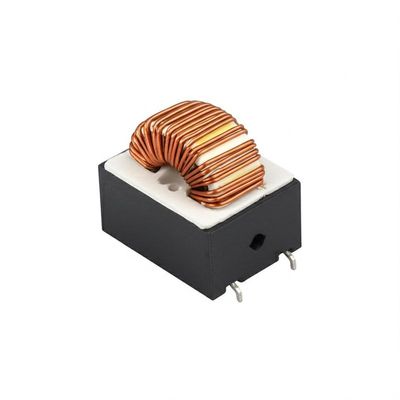

4.5KVAC İzolasyonlu Toroidal SMD Kapı Sürücü Transformatörü

Kompak bir formda görev kritik devre değiştirme performansı

IGBT/MOSFET güç modüllerinin hassas kontrolü için tasarlanan SMD Transformer serimiz, üstün manyetik birleştirme ve minimum EMI radyasyonu sağlamak için toroidal çekirdek teknolojisini kullanıyor.Güçlü yalıtımla 4.5KVAC İzole Transformör standartları (60 saniyede test edildi), endüstriyel motor tahriklerinde ve 800V EV pil sistemlerinde güvenli çalışmayı sağlar.Yüzey montajı tasarımı, güvenilirliği tehlikeye atmadan sağlam anahtarlamayı sağlayan 65kHz'de 5W çıkış gücünü desteklerken PCB alanının% 50'sini tasarrufu sağlar.

Elektriksel özellikler

Önemli Not: Tam izolasyon bütünlüğü için PCB sürünme mesafesinin ≥8 mm'ini koruyun.

Başvurular

Elektrikli Araçların Güç Trenleri

800V batarya çekiş inverterlerinden düşük voltajlı kontrol devrelerini izole eder.
Aşırı akım koruması için akım sensörleri ile eşleştir.

Endüstriyel Motor Sürücüler

PLC kontrollü servo sistemlerdeki SiC MOSFET'ler için geçit tahrik gücü sağlar.
65 kHz anahtarlama gürültüsünü bastırmak için EMI filtreleri ile eşleştir.

Yenilenebilir Enerji Dönüştürücüleri

Güneş mikro dönüştürücülerinde görev döngüsü ayarlamasını sağlar (10% ∼ 50%).
Birleştirme: DC/DC yardımcı kaynakları için güç indüktörleri.

Sık Sorulan Sorular

S: Bu standart güç transformatörlerinden nasıl farklı?
A: Özellikle Gate Drive Transformer uygulamaları için tasarlanmıştır:

• Daha yüksek anahtarlama frekansı (50/65kHz vs. 50/60Hz)

• Daha düşük sızıntı endüktansi (≤4μH vs. >100μH)

• Güçlendirilmiş izolasyon (4.5KVAC karşı 2.5KVAC tipik)

S: Yarım köprü devrelerinde ateşlemeyi ortadan kaldırabilir mi?
A: Evet. Toroidal SMD Transformer'ın sıkı birleştirmesi (± 1.1% oran toleransı) yayılma gecikmesi eğilimini en aza indirir. En iyi sonuçlar için ölü zaman denetleyicileri ile birleştirin.

S: Özel dönüş oranları destekleniyor mu?

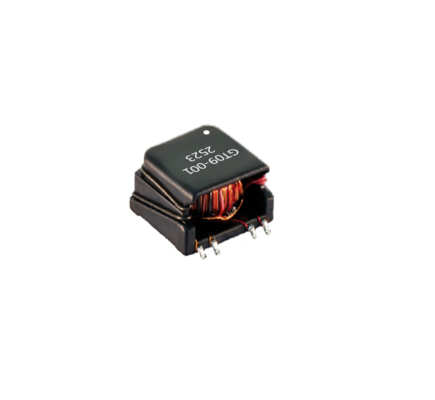

A: Standart oranlar 1:1.25/1.4/1.5/1.71 (GT09-001 ila 004).
