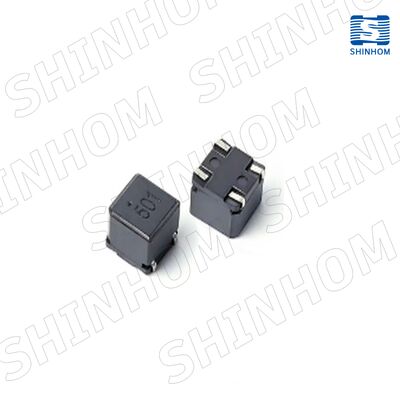

LQH6050S Serisi AEC-Q200 Uyumlu Ortak Mod Şok Bobini, EMI Bastırma için Kompakt SMD Paketinde Yüksek Ortak Mod Empedansı ile

5000
MOQ
LQH6050S Series AEC-Q200 Compliant Common Mode Choke with High Common Mode Impedance in Compact SMD Package for EMI Suppression
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
İndüktans: 1,5-10 µH
CM Empedansı: 600-3000 Ω @10MHz
Nominal akım: 3,1-5,6 A @125°C
DCR: 4-17 mΩ
Nominal gerilim: 80VDC
Temel bilgiler
Menşe yeri: Çin
Marka adı: SHINHOM
Sertifika: RoHS/ISO/UL/CE/IATF16949/CNAS
Model numarası: LQH6050S serisi
Belge: LQH6050S series_.pdf
Ödeme & teslimat koşulları
Teslim süresi: 2~8 hafta
Ödeme koşulları: L/C,T/T
Ürün Açıklaması
LQH6050S Serisi ️ AEC-Q200 SMD Güç hattı EMI bastırma için Common Mode Choke
Ürün Genel Görünümü

LQH6050S serisi, güç ve sinyal hatlarında üstün EMI gürültüsü bastırma için tasarlanmış kompakt, kalıplı bir SMD ortak mod boğazıdır.Zor koşullar altında güvenilirlik gerektirdiği otomotiv ve endüstriyel uygulamalar için uygundur..

Temel Özellikler
  • Otomobil seviyesi güvenilirliği için AEC-Q200 uyumlu
  • Kompakt SMD paketi tahta alanını tasarruf eder
  • Etkili EMI filtreleme için yüksek ortak mod impedansı
  • Sağlam kalıplı yapı otomatik PCB montajını destekler
  • Güç filtreleme, sinyal hattı gürültüsünü azaltma ve EMC uyumluluğu için idealdir
Elektriksel Özellikler (@25°C)
Bölüm Numarası İndüktansa (μH) Min. CM Impedans (Ω) @ 10MHz Tip. Rütbeli akım (A) @125°C DCR (mΩ) Max. İzolasyon direnci (MΩ)
LQH6050S-101 1.5 600 5.6 4 ≥ 10
LQH6050S-201 3.5 1200 4.4 7 ≥ 10
LQH6050S-301 6.5 1800 3.7 11 ≥ 10
LQH6050S-501 10 3000 3.1 17 ≥ 10
Genel Özellikler
  • Irms sıcaklık artışına göre 20°C'lik nominal akım
  • İndüktansa testi: 0.1V, 100kHz
  • Adlık voltaj: 80VDC
  • Direnç voltajı: 200VDC
  • Çalışma sıcaklığı: -55°C ~ +150°C (sıcaklık artışı dahil)
  • Depolama sıcaklığı: -55°C ~ +150°C
  • Ambalaj: Teyp ve rulo (300 adet/rulo)
Başvurular
  • Otomobil elektroniği (ECU, infotainment, ADAS)
  • Endüstriyel elektrik hatları ve sinyal arayüzleri
  • İletişim ekipmanları
  • DC-DC dönüştürücüler ve güç filtreleri için gürültü bastırma
Ürün Avantajları
Kalıplı yapı mükemmel mekanik dayanıklılık ve ısıya direnç sağlar.Yüksek ortak mod impedansı istenmeyen gürültünün istenen sinyal frekansını etkilemeden etkili bir şekilde hafifletilmesini sağlarken.
