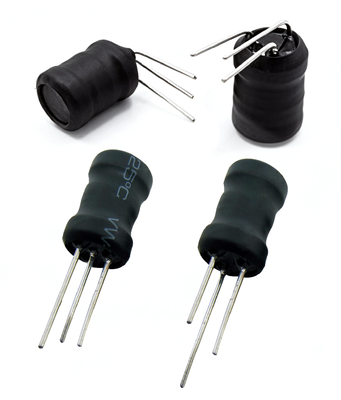

LCHB Serisi 3 Pimli Tambur İndüktörü – Piezo Buzzer ve LED Takviye Devreleri için Dikey Geçişli İndüktör

100
MOQ
LCHB Series 3-Pin Drum Inductor – Vertical Through-Hole Inductor for Piezo Buzzer & LED Boost Circuits
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Nominal Frekans: 50Hz veya 60Hz
Dielektrik Mukavemet: 2,5KV/1mA/1 dak
Başvuru: Güç izleme, enerji yönetimi ve koruma sistemleri
Bağıl nem: %10~%95
Vurgulamak:

Dikey delikli davul indüktörü

,

Piezo Buzzer davul indüktörü

,

LCHB Serisi 3-Pin Davul indüktörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: SHINHOM
Sertifika: RoHS/ISO/UL/CE/IATF16949/CNAS
Model numarası: LCHB0608/LCHB0810/LCHB0912/LCHB1016
Belge: LCHB0608-3W Series.pdf
Ödeme & teslimat koşulları
Teslim süresi: 2~8 hafta
Ödeme koşulları: L/C,T/T
Ürün Açıklaması

LCHB Serisi 3-Pin Davul İndüktörüdikey delikli (DIP) bir yapıya ve merkeze dokunan sarma tasarımına sahiptir ve çeşitli düşük güçli elektronik uygulamalar için kompakt, uygun maliyetli ve hafif bir çözüm sunar.Bu 3-pin davul çekirdek indüktör serisi içerirLCHB0608, LCHB0810, LCHB0912 ve LCHB1016Boyut seçenekleri,A, B ve C sarma konfigürasyonlarıÇeşitli devre gereksinimlerini karşılamak için mevcuttur. Endüktans aralığı 0.02mH'dan 300mH'ya kadar, DC direnci 0.02Ω kadar düşüktür ve verimli enerji depolama ve istikrarlı elektrik performansı sağlar.Kompakt boyutlarıyla, basit yapısı ve güvenilir performansı, LCHB serisi piyozo zümre güçlendirici sürücüler, mini LED güçlendirici devreler, mikro DC-DC dönüştürücüler, tüketici elektroniği sinyal filtreleme,ve elektronik oyuncak ses modülleri.

Özellikleri
  • 3-Pin Dikey DIP Yapısı
  • Merkeze Tıklanan Yuvarlama Tasarımı
  • Kompakt Boyut ve Hafif Yapı
  • Toplu Üretim için Düşük Maliyet
  • Geniş İndüktansa Arası: 0.02mH~300mH
  • Düşük DC direnci: 0.02Ω'ya kadar
  • Çoklu Boyutlar: LCHB0608 / 0810 / 0912 / 1016
  • Çoklu sarma yapılandırmaları: A, B, C
Ürün Serisi Özellikleri
Seriler Boyutlar (mm) İndüktansa aralığı (mH) DCR aralığı (Ω) Dönüş oranı aralığı (N1:N2) Tipik Uygulamalar
LCHB0608-3W 6 × 8 0.02 ~ 80 0.05 ~ 1400 1:1.1 ~ 1:18.4 Ultra kompakt taşınabilir cihazlar
LCHB0810-3W 8 × 10 0.04 ~ 120 0.8 ~ 275 1:1.6 ~ 1:23.3 Genel güçlendirici dönüştürücü devreleri
LCHB0912-3W 9 × 12 0.10 ~ 200 0.6 ~ 400 1:1.6 ~ 1:26.3 Orta güç artıran ve filtreleme uygulamaları
LCHB1016-3W 10 × 16 0.47 ~ 160 2.8 ~ 200 1:10.1 ~ 1:17.7 Yüksek güçlü güçlendirme dönüştürücü devreleri

Not:Yukarıdaki özellikler, her seri için tipik parametreler aralığını temsil eder.

Tüm LCHB serisi ürünleriA, B ve C sarma konfigürasyonları, farklı devre topolojileri, dönüş oranı gereksinimleri ve PCB düzen tasarımları için esnek seçenekler sağlar.

Başvurular
  • Piezo Buzzer Sürücü DevreleriYüksek voltajlı darbe üretimi ve güçlendirici dönüşümü
  • Kompakt LED Güçlendirici DönüştürücülerEnerji depolama ve voltaj artışı uygulamaları
  • Miniatür DC-DC Güç DeğiştiricileriGüç dönüşümü ve çıkış filtreleme
  • Tüketici Elektronikleri FiltrasyonuGürültü bastırma ve sinyal stabilizasyonu
  • Oyuncak ve Ses ElektronikleriSes işleme ve kompakt güç devreleri
Sık Sorulan Sorular

S: 3 tuşlu bir davulindüktörBir transformatörü güçlendirme devrelerinde değiştirmek mi?

A:Evet, LCHB serisi tek bir manyetik çekirdeğin üzerinde merkezi bir çift sargı yapısı kullanıyor.kompakt elektronik devrelerde küçük bir transformatöre benzer voltaj artışı ve enerji transferi işlevlerini sağlayan.

S: Doğru LCHB seri boyutunu nasıl seçebilirim?

A:Gerekli güç, PCB alanı, induktansa değeri ve çıkış voltajına göre uygun boyutu seçin.Daha büyük modeller daha yüksek enerji depolama kapasitesi sağlarken.

S: A, B ve C sargı konfigürasyonları arasındaki farklar nelerdir?

A:A, B ve C versiyonları farklısarma yapıları ve kurşun konfigürasyonlarıfarklı PCB düzenleri ve devre bağlantısı gereksinimleri için tasarlanmıştır.

Elektriksel performans üç yapılandırma arasında eşdeğerdir. Ana seçim faktörü PCB düzenleme tasarımı, iğne düzenlemesi ve sarma yapı gereksinimleridir.

S: LCHB Serisi Endüktörünün lehimleme ısı direnci nedir?

A:LCHB Serisi Davul Indüktörü dayanabilir10 saniye boyunca 260°C kaynak sıcaklığıAyrıca MIL-STD-202E'ye göre mükemmel çözücü direnci sağlar, bu da dalga lehimleme ve manuel lehimleme işlemleri için uygundur.
