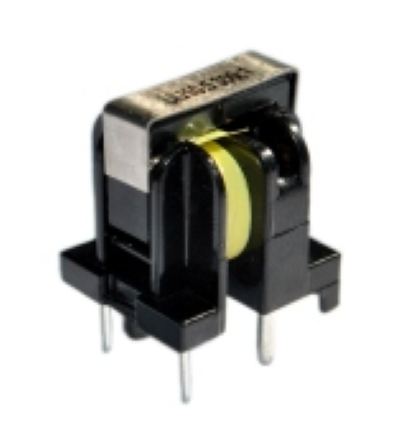

İzleme ve Test Sistemleri için Koruma Akım Transformörü ACST11 Serisi

ACST11 serisikoruma sınıfı akım trafosu benimserbölünmüş bobin (bölünmüş çerçeve) tasarımıMükemmel yalıtım performansı sağlayan ve3000 Vrms'ye kadar dielektrik dayanımı. Koruyucu akım izleme, test koruma sistemleri ve elektrokimyasal izleme gibi uygulamalar için uygundur.

Bu akım trafosu aşağıdakilere uygundur:UL sertifikalı B Sınıfı yalıtım sistemi standartlarıEndüstriyel ortamlarda emniyetli ve güvenilir çalışmanın sağlanması. Kompakt yapısı, alanı kısıtlı ekipmanlara kolay entegrasyon sağlar.

ACST11 serisi, birden fazla dönüş oranı seçeneği sunar100 ila 1500 dönüşikincil endüktans aralığı ile40 mH ila 6800 mHve maksimum birincil akım derecesi12 A'dan 300 A'yaçeşitli akım algılama ve ölçüm gereksinimlerine esnek adaptasyon sağlar.

• UL Sınıf B izolasyonu– Yüksek termal dayanıklılık, güvenilir performans

• Dielektrik dayanımı 3000Vrms– Mükemmel güvenlik izolasyonu

• Bölünmüş bobin tasarımı– Gelişmiş yalıtım, üstün güvenlik

• Kompakt paket– PCB alanından tasarruf sağlar

• Dönüş oranı aralığı– 100T'den 1500T'ye

• İkincil endüktans– 40mH ila 6800mH

• Maksimum birincil akım– 12A'dan 300A'ya

• Koruma akımı izleme– Güç sistemlerinde aşırı akım koruması

• Koruma sistemlerinin test edilmesi– Röle koruma cihazı testi

• Elektrokimyasal izleme– Elektrokimyasal proseslerde akım tespiti

• Endüstriyel kontrol ekipmanları– Motor koruma ve durum izleme

• Güç kaynağı sistemleri– Anahtarlama güç kaynağı akım algılaması

S: ACST11 serisi akım trafosunun yalıtım derecesi nedir?

A:ACST11 serisi, UL sertifikalı Sınıf B yalıtım sistemiyle uyumludur (termal derece 130°C) ve 3000 Vrms'ye kadar dielektrik dayanımı sunarak zorlu uygulamalarda yüksek güvenlik ve güvenilirlik sağlar.

S: Bölünmüş bobin tasarımının avantajları nelerdir?

A:Bölünmüş bobin yapısı, birincil-ikincil yalıtım ayrımını iyileştirerek dayanım voltajı kapasitesini artırır. Aynı zamanda sarma süreçlerini basitleştirerek üretim karmaşıklığının ve genel üretim maliyetinin azaltılmasına yardımcı olur.

S: Uygun dönüş oranı modelini nasıl seçerim?

A:Seçim, uygulamanın maksimum birincil akımına göre yapılmalıdır. Örneğin maksimum akım 200 A ise seçilmesi tavsiye edilir.ACST11-201 (270 A'ya kadar derecelendirilmiş)Yeterli tasarım marjını ve güvenilir çalışmayı sağlamak için.
