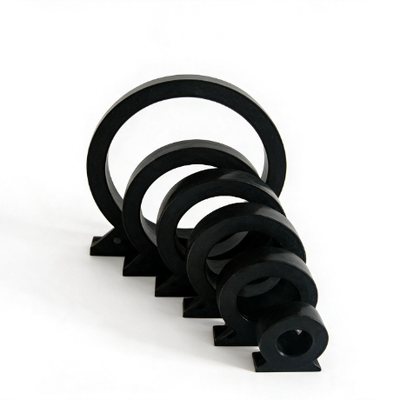

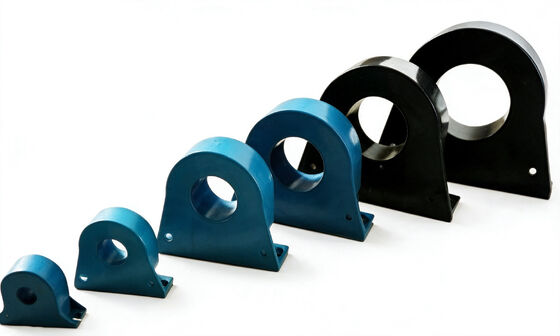

Güç izleme ve koruma için miniatür vida monte akım transformatörü SCT Serisi 0-5000A

BuSCT serisi minyatür vida montajlı akım transformatörüGüç izleme ve koruma uygulamaları için tasarlanmıştır.0-5000Abir çıkış ile0-500mA.Ürün birvida montajıTasarım. İç penceresi büyüktür, yüksek akımlı kabloların veya bakır basbarların doğrudan geçmesine izin verir. Kurulum basit ve hızlıdır.Bir iç hassas direnç ikincil sargı paralel olarak bağlıdır, güvenli bir düşük voltaj çıkışı sağlar. Bu kurulum süresini ve maliyetini tasarruf eder.≤ ± 0,1%. Faz açısı hatası:≤±5 dakikaYüksek hassasiyet ölçüm gereksinimlerini karşılar.ABS/UL94-V0İç kısım epoksi kaplı.Permalloyya dananokristalinSert ortamlar için uygun bir malzeme.Güç dağıtım sistemleri,Motor izleme,aydınlatma kontrolü,HVAC, veOtomasyon kontrol sistemleri.

• İsimlendirilmiş giriş 0-5000A
• Ölçüm aralığı 5%In'den 120%In'e kadar
• İsimlendirilmiş çıkış: 0-500mA
• Oran hatası: ≤ ± 0,1%
• Fase açısı hatası: ≤ ± 5 dakika
• Frekans aralığı: 50-400Hz
• Dielektrik kuvveti 2.5KV/1mA/1 dakikada
• İzolasyon direnci: ≥1000MΩ (DC500V)
• Ev malzemesi ️ ABS/UL94-V0 alev geriletici
• Çekirdek malzemesi ️ Daimi alaşım veya nanokristalin

• Güç dağıtım sistemi akım izleme
• Motor akımı ölçümü ve koruması
• Aydınlatma sistemi gücünün izlenmesi
• Hava kompresörü akım izleme
• HVAC sistemleri
• Relay koruma cihazları
• Güç ve enerji izleme ekipmanları
• Otomatik kontrol sistemleri

S: Bu akım transformatörünün oran doğruluğu nedir?

A:SCT serisioran doğruluğunu sunuyor≤ ± 0,1%ve faz açısı hatası≤±5 dakikaBu, yüksek hassasiyetli bir sınıftır. Yüksek ölçüm doğruluğu gerektiren güç izleme, enerji ölçümü ve röle koruma uygulamaları için uygundur.

S: Tek dönüşlü besleme yapısı nedir? Kurulum sırasında neyi not etmek gerekir?

A: Tek dönüşlü besleme yapısı, ölçülen kablo veya bakır basbarın doğrudan transformatörün merkez penceresinden geçtiğini gösterir.Kurulum sırasındaEn iyi ölçüm doğruluğu için ölçülen iletkenin camın ortasından geçtiğinden emin olun.

S: Neden ikincil çıkış güvenli düşük voltajlı?

A: İkincil sargı, iç bir hassas dirençle paralel olarak bağlanır.≤0,5VBu tasarım ayrıca, kurulum süresini ve maliyetini tasarruf ederek, dış örnekleme dirençlerine ihtiyaç duyulmasını da ortadan kaldırır.
