Ana sayfa /Ürünler/Akım Sense Trafosu/SMD Yüksek Frekanslı Akım Transformörü CT02 Serisi 18A'ya kadar AC-DC ve DC-DC dönüştürücüler için en küçük ayak izi

SMD Yüksek Frekanslı Akım Transformörü CT02 Serisi 18A'ya kadar AC-DC ve DC-DC dönüştürücüler için en küçük ayak izi

müzakere
MOQ
Pazarlık edilebilir
fiyat

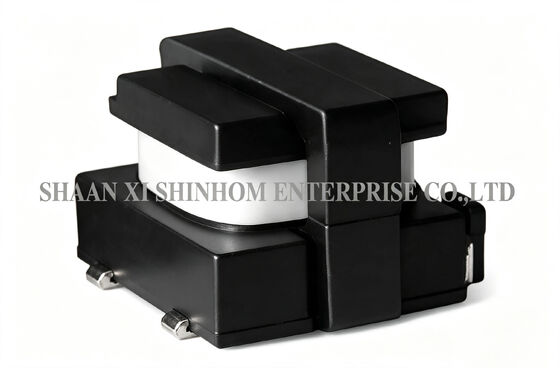

SMD High-Frequency Current Transformer CT02 Series Up to 18A Smallest Footprint for AC-DC and DC-DC Converters
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Dönüş: 1:50,1:100,1:150,1:200,1:250
Mevcut Aralık: 18A'ya kadar
Frekans özellikleri: IP65
Kurulum: SMD
Boyut: 6,4*6,0*4,6 mm
Özelleştirilmiş: Özelleştirilmiş
Vurgulamak:

SMD akım transformatörü CT02 serisi

,

Yüksek frekanslı akım transformatörü 18A'ya kadar

,

AC-DC dönüştürücüler için akım algılayıcı transformatör
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS/ISO/UL/CE/IATF16949/CNAS
Model numarası: CT02 Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/ay
Ürün Açıklaması
CT02 Serisi Yüzey Montaj Aygıtı 18A Akım'a Kadar Yüksek Frekanslı Akım Transformörleri

BuCT02 serisiSMD yüksek frekanslı akım transformatörü, minimum paket tasarımı özelliklerine sahiptir. İsimlendirilmiş akım 18A'ya kadar. Frekans aralığı 1kHz'den 1MHz'e kadar. Beş standart dönüş oranı seçeneği mevcuttur: 1:50, 1:100, 1:150, 1:200, ve 1:300, farklı algılama doğruluğu gereksinimlerine uygundur. Güvenli yüksek voltajdan düşük voltajlı izolasyonu sağlayan 1500VAC voltaj testine dayanır. UL94V-0 alev geriletici standartlarına uymaktadır.Elektriksel özellikler, 25°C ortam sıcaklığında testlere dayanmaktadır.İsimlendirilmiş akım, birincil akımın artı ikincil yansıtılan akımın (dönüş oranı şantı) 40°C'lik bir sıcaklık artışına neden olduğu akım değeri olarak tanımlanır.AC-DC/DC-DC dönüştürücülerinde yaygın olarak kullanılır, POL yükleme noktası dönüştürücüleri, yüksek frekanslı akım kontrol devreleri ve darbeler akım test uygulamaları.

Özellikleri:
  • En Küçük İz
  • 1500VAC'da test edilen Hi-Pot
  • Çalışma frekans aralığı: 1kHz - 1MHz
  • Akım aralığı: en fazla 18A
  • Dönüş oranı: 1:50. 1:100. 1:150, 1:200 ve 1:300
Uygulamalar:
  • AC/DC dönüştürücüler
  • DC/DC dönüştürücüler
  • POL dönüştürücüleri
  • Yüksek frekanslı akım kontrol devresi ve darbe akımı testi
Teknik bilgi:
  • 10kHz'de test edildi, 0.1Vrms.
  • 25°C'de elektrik özellikleri
  • Çalışma aralığı: -40 °C'den +130 °C'ye kadar. Bu, ortam sıcaklığı artışının bir kombinasyonudur.
  • UL 94V-0'yu karşılıyor.
  • Birincil, artı dönme oranına bölünmüş bir DC akımı ikincil sargıdan geçerek, 25°C çevresel sıcaklıkta 40°C'lik bir ısınmaya neden olur.
  • Tüm ürünler RoHS uyumludur

SMD Yüksek Frekanslı Akım Transformörü CT02 Serisi 18A'ya kadar AC-DC ve DC-DC dönüştürücüler için en küçük ayak izi

Notlar: Ürün özellikleri özelleştirilebilir

Sık Sorulan Sorular

S: CT02 serisinin minimum paket boyutunun avantajları nelerdir?

A:En az paket tasarımı,CT02 serisiÖzellikle POL (yükleme noktası) dönüştürücüleri, taşınabilir cihaz güç modülleri ve yüksek yoğunluklu PCB düzenleri gibi alan kısıtlı kompakt güç tasarımları için uygundur.Sınırlı alanda doğru akım algılama ve geri besleme kontrolünü sağlar.

S: 18A nominal akım nasıl tanımlanır?

A:İsimlendirilmiş akım, birincil akımın artı ikincil yansıtılan akımın (dönüş oranı şunt) birlikte bir40°Csıcaklık artışı,25°CGerçek uygulamalarda, toplam akımın nominal değeri aşmadığından ve bileşen sıcaklığının (okyanus sıcaklığı + sıcaklık artışı) aşmadığından emin olun.130°C.
