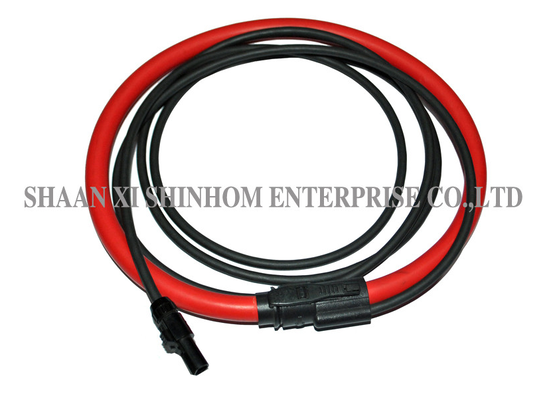

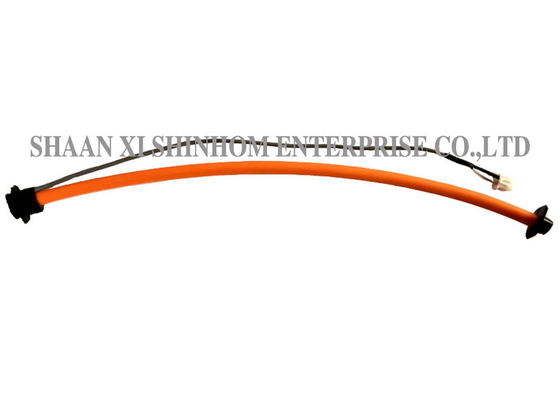

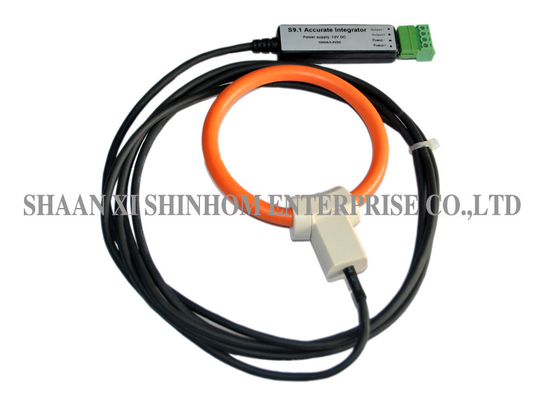

Yüksek hassasiyetli Rogowski bobini hassasiyeti güç ölçüm ve dağıtılmış ölçüm sistemleri için %1'den az

Bu...esnek Rogowski bobin akım sensörüYüksek akım izleme ve güç ölçüm uygulamaları için tasarlanmıştır.Gelişmiş hava çekirdeği bobin teknolojisive aEsnek bir snap-on yapısı, çeşitli boyutlarda birincil iletkenlere uyarlanır.Ürün sunuyoryüksek hassasiyet,yüksek doğruluk, vemükemmel doğrusallık, dış manyetik alan müdahalesine karşı güçlü bağışıklığa sahiptir. Sert çalışma ortamlarında (sıcaklık, nem, EMI) uzun vadede istikrarlı çalışabilir.Çok yaygın olarak kullanılır.Güç ölçümü,Durum izleme,Dağıtılmış ölçüm,röle koruması, veYüksek voltajlı akım izlemeYüksek akım ölçümü ve güç kalitesi analizi için ideal bir seçimdir.

Özellikleri

• Bir dizi birincil iletken boyutunu kabul edebilen.
• Yüksek hassasiyet, doğruluk, doğrusallık, minimum faz kayması ile karakterize edilir.
• Sert çalışma ortamları için uygundur (sıcaklık, nem, EMI).
• Akım aralığı: 100A ile 100kA arasında
• Doğruluk: < 1%
• Faz kayması: 50/60Hz'de < 1 derece (< 0.5 derece tipik) /li>
• Doğruluk: ±0,2% nominal birincil akımın% 10 ila% 100 arasında
• Birincil iletken konum hassasiyeti: ± 2% maksimum
• Dış Alanın Etkisi: ± 1,5% maksimum
• Bobin Çalışma voltajı: 1000VRMS veya 1000VDC
• Bobin Dielektrik Akım Direnci: 1 dakika boyunca 5kVRMS
• Çalışma sıcaklığı: -20oC - +60oC
• Liderler: Kalkanlı kablo veya müşteriye göre

Başvurular

• Güç sayaçları
• Durum izleme
• Dağıtılmış ölçüm sistemleri
• Elektrikli fırın
• Relay koruması
• Yerleşim akımı izleme
• Yüksek voltaj akım izleme

Spesifikasyon

Burada seçmeniz için çeşitli özellikler var.

Sık Sorulan Sorular

S: Rogowski sargılarının doğruluğu ve doğrusallığı nedir?

A:Bu Rogowski bobini,% 1ve doğrusallığı±0,2%Enerji ölçümleri ve hassas izleme uygulamaları için uygun olan tüm aralığın yüksek hassasiyetli akım ölçümünü sağlayan (adli akım aralığının% 10-100'ü içinde).

S: Bu ürünün faz değişimi nedir?

A:50/60Hz çizgi frekansında faz kayması< 1°Düşük faz kayması, güç kalitesi analizi ve güç ölçümü için uygun doğru güç ölçümünü sağlar.

S: Bu ürün iletken konumuna ve dış manyetik alanlara duyarlı mı?

A:Yönetici konumu duyarlılığı:± 2% en fazla, ve dış manyetik alanın etkisi±1,5% MaxBu, Rogowski sargılarının, iletken konum değişikliklerine ve dış manyetik alan müdahalelerine karşı iyi bir bağışıklığa sahip olduğunu gösterir, böylece istikrarlı ve güvenilir ölçümleri sağlar.
