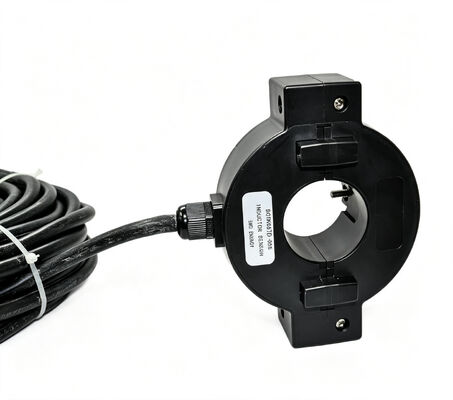

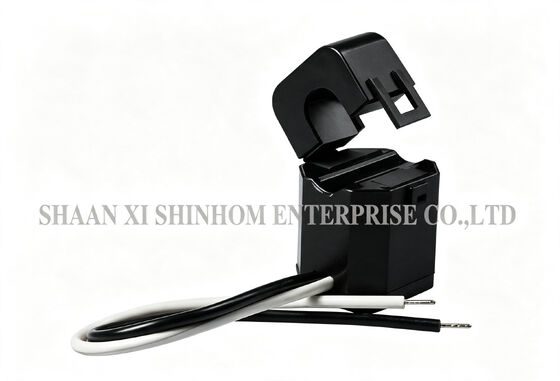

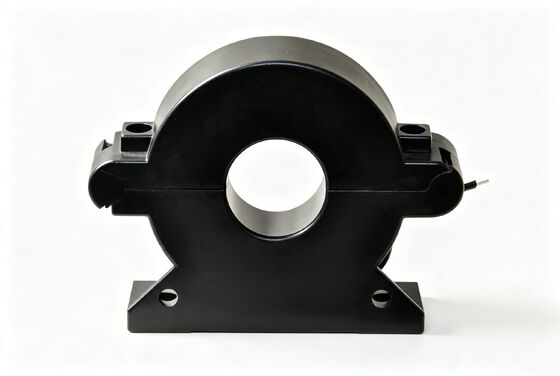

Split Core CT SCTK681A Serisi 50-2000Hz Geniş Frekans Motor ve HVAC İzleme İçin

SCTK681A Serisi 5A-630A RoHS Bölünebilir Çekirdek Akım Trafoları

Bu SCTK681A serisi bölünebilir çekirdek akım trafosu, yeni veya mevcut güç dağıtım ağlarında akım ölçümü ve izlenmesi için tasarlanmıştır. Ölçüm aralığı 5A ila 630A, frekans aralığı 50-2000Hz'dir. Ürün, kabloların veya bara hatlarının bağlantısı kesilmeden veya çıkarılmadan hızlı kurulum sağlayan bölünebilir çekirdek yapısı kullanır. Bu, kurulum maliyetini ve süresini önemli ölçüde azaltır. Sekonder sargı, harici örnekleme dirençlerine gerek kalmadan güvenli bir düşük voltaj çıkışı olan 0.333VAC veya 0-500mA sağlayan yerleşik bir hassas paralel dirence sahiptir. Oran hatası: ≤±1.0%. Faz açısı hatası: ≤±60 dakika. Dielektrik dayanımı: 2.5KV/1mA/1 dakika. RoHS uyumlu. Röle koruma cihazları, motor akımı ve güç ölçümü, aydınlatma, hava kompresörleri, HVAC, otomasyon kontrol sistemleri ve güç dağıtım hattı izleme gibi alanlarda yaygın olarak kullanılır.

Özellikler

• Test aralığı: 5 ila 630A AC girişi, 0 ila 0.333V, 0 ila 500mA çıkışı
• Yeni veya mevcut ağlara kurulumlarını kolaylaştırmak için özel olarak tasarlanmıştır.
• Herhangi bir kablo veya bara devresini açmadan monte edilebilirler.
• CT'nin sekonder sargısı üzerindeki dahili bir hassas direnç, düşük ve güvenli bir voltaj çıkışı sağlar.
• Kurulum süresinden ve maliyetinden tasarruf sağlayabilir.

Uygulamalar

1. Röle koruma cihazı.
2. Elektrik motorları, aydınlatma, hava kompresörü, ısıtma ve havalandırma sistemi, klima ekipmanları ve otomasyon – kontrol sistemi için akım ve güç ölçümü.
3. Elektrik tesisatları ve ekipmanları için akım ölçümü, izlenmesi ve korunması.

Elektriksel Parametre

Mekanik Parametre

Tip seçimi

Notlar: Ürün özellikleri özelleştirilebilir

SSS

S: Bölünebilir çekirdek akım trafosunun kurulum sırasında güç kesintisi veya kablo çıkarılması gerektirir mi?

C: Hayır. SCTK681A serisi açılıp kapanabilen bir çekirdeğe sahip bölünebilir çekirdek yapısı kullanır. Herhangi bir kablo veya bara hattının bağlantısı kesilmeden veya çıkarılmadan monte edilebilir. Bu özellik, onu özellikle tadilat projeleri ve gücün kapatılamadığı uygulamalar için uygun hale getirir, kurulum maliyetlerini ve süresini önemli ölçüde azaltır.

S: Dahili hassas direncin işlevi nedir?

C: Sekonder sargı, yerleşik bir hassas paralel dirence sahiptir. Akım sinyalini doğrudan güvenli bir düşük voltaj çıkışına (0.333VAC) veya standart bir akım sinyaline (0-500mA) dönüştürür. Bu, harici örnekleme dirençlerine olan ihtiyacı ortadan kaldırır. Bu tasarım, kurulumu basitleştirir, güvenliği artırır ve bileşen maliyetlerinden ve kurulum alanından tasarruf sağlar.

S: ≤±1.0% oran hatası hangi uygulamaları karşılayabilir?

C: ±1.0% oran hatası, çoğu endüstriyel güç izleme, ekipman koruma, enerji yönetimi ve otomasyon kontrol uygulamalarının doğruluk gereksinimlerini karşılar. Enerji ölçümü gibi daha yüksek doğruluk gereksinimleri için lütfen daha yüksek doğruluk sınıflarına sahip modeller için bizimle iletişime geçin.
