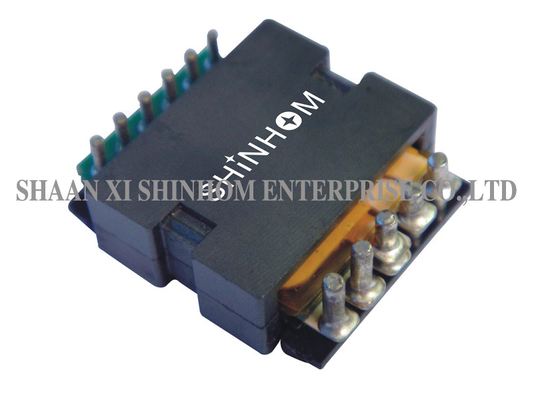

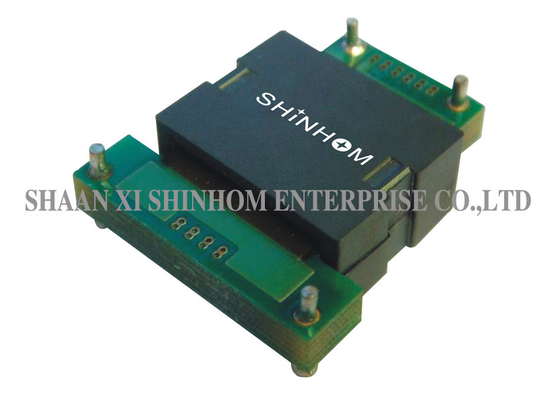

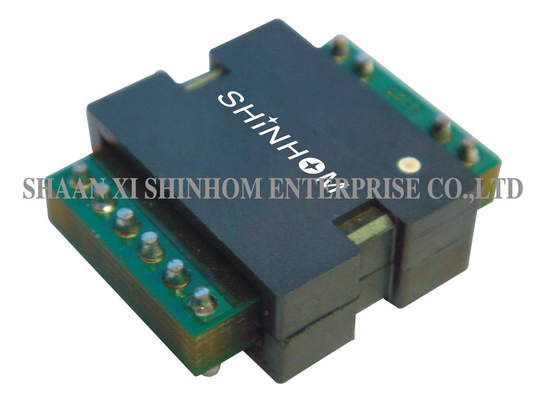

Yüksek Frekanslı Düzlemsel Transformatör 3000W Telekom ve Otomotiv Sistemleri İçin Düşük EMI

Bu...düz transformatörDC/DC ve DC/AC dönüşüm uygulamaları için tasarlanmıştır.3000Wve akım73AYastık boyutu:23.5 mm × 19.5 mmÜrün sunuyor.ultra düşük sızıntı endüktansı (<0,2%),Yüksek güç yoğunluğu (5W-25kW her bileşen başına), vedüşük EMI radyasyonu.

Çeşitli çekirdek boyutlarıEE14 ile EE100 arasındaYatay / dikey montaj, delikli / SMT ve pin / fly kurşun sonlandırma ve montaj seçeneklerini destekler, tüm SMPS topolojileri ile uyumludur.

Yüksek yoğunluklu DC / DC güç kaynaklarında, telekom ekipmanlarında, endüstriyel kontrol sistemlerinde ve otomotiv ve ağır kamyon sistemlerinde yaygın olarak kullanılır.

• Düşük profilli düz transformatör
• Yüksek güçlü düz transformatör
• Yüksek frekanslı düz transformatör
• PCB düz transformatörü
• Planar anahtarlama güç transformatörü
• EE14/EE16/EE18/EE22/EE32/EE38/EE43/EE64/EE100 düz transformatör
• Raft dışı SMT düz transformatör
• Güç aralığı: 3000W'a kadar
• Çok düşük sızıntı endüktansı (aralıklı çekirdekler için% 0.2'den az).
• Maliyet etkin ve rekabetçi fiyatlar.
• Minimum Elektromanyetik Müdahale (EMI).
• Yüksek spesifik güç yoğunluğu (bir bileşen başına 5W-25kW).
• Yüksek sürüklenme ve açıklık mesafeleri
• Tüm SMPS topolojilerine uygulanabilir.
• Çeşitli montaj ve terminal seçenekleri (Yatay, Dikey, Through-holes, SMT, Pins, Flying-cables ve daha fazlası).
• Özel tasarlanmış ısı dağıtıcı kilidi.

• Yüksek yoğunluk ve yüksek enerji verimliliği.
• Yüksek akımlı DC/DC güç kaynağı yüksek akımlı.
• Ana sargı indüktörü bir çıkış boğazı olarak hizmet eder.
• Yardımcı sargıları kontrol ederken, PM'ye giriş akımı ((TI25S1604).
• Telekomünikasyon, endüstriyel kontrol sistemleri,
• Otomobil ve ağır ekipman araç sistemleri

• Agilient/HP4284 üzerinde ölçülen PE 20s1604'ün indüktansı, 100kHz, 0,1 Vrms'de 7 ve 11 pinler arasında.
• Belirtilen IDC, ya IDC doymuşluğunun ya da IDC ısıtmasının %85'idir.
• IDC doygunluğu, indüktansın nominal değerinin% 15'ine düşmesine neden olan akımdır.
• IDC ısıtması, parçanın sıcaklığını yaklaşık 45°C'ye yükselten akımdır.
