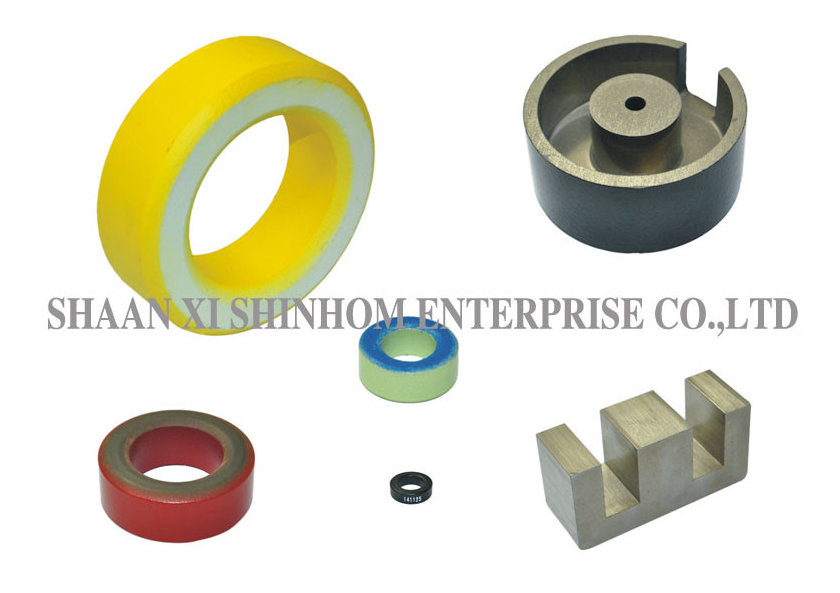

Demir tozu çekirdek toroidal, E-tipi, silindirik ve I-tipi dahil olmak üzere çok sayıda şekil sunar. Demir bazlı, kobalt bazlı ve nanokristalin alaşım malzemeleri kullanılarak üretilirler, düşük girdap akımı kaybı ve yüksek doygunluk akı yoğunluğu (>1.56T) sunarlar. Ürün, güçlü DC ön gerilim doygunluk önleme özelliği, düşük kayıp ve yüksek verimlilik sunar. Çalışma sıcaklığı aralığı -55°C ila +130°C'dir. Güneş invertörü PFC bobinleri, çıkış bobinleri, yüksek hızlı tren güç sistemleri, güneş enerjisi dönüştürücüleri ve çeşitli güç faktörü düzeltme devrelerinde yaygın olarak kullanılır.Özellikler
Düşük girdap akımı kayıpları
- Yüksek doygunluk akı yoğunluğu Bs> 1.56T
- Güneş enerjisi dönüştürücü PFC bobinleri ve çıkış bobinleri için uygulama
- Yüksek hızlı tren vagonu güç sistemi
- Fe bazlı nanokristalin çekirdekler
- Co bazlı Mag-Amp transformatör çekirdekleri
- Ana malzemeler: Fe bazlı, nanokristalin alaşım, Co bazlı
- Yüksek doygunluk manyetik indüksiyon yoğunluğu
- Küçük çekirdek hacmi
- Dikdörtgen yapı
- Çekirdek açıklıkları
- DC ön gerilim doygunluğuna dirençli
- Düşük kayıp
- Mükemmel sıcaklık kararlılığı -55 ila 130°C
- Özelleştirilmiş çekirdek boyutları ve çeşitli özellikler mevcuttur
- Uygulamalar
Güneş invertörü PFC bobinleri
-
Çıkış bobinleri
-
Yüksek hızlı tren güç sistemleri
-
Güneş enerjisi dönüştürücüleri
-
Güç Faktörü Düzeltme (PFC) devreleri
-
Mag-Amp manyetik amplifikatör transformatörleri
-
Yüksek frekanslı anahtarlamalı güç kaynakları
-
DC ön gerilim doygunluğu bastırma uygulamaları
-
Parça No.
| AL nH/N2 |
A(mm) |
B(mm) |
C(mm) |
T50-26 Sarı/Beyaz |
| 33 |
12.7±0.5 |
7.7±0.5 |
4.83±0.50 |
T80-52Mavi/Yeşil |
| 43.5 |
17.5±0.5 |
9.40±0.5 |
4.83±0.50 |
T80-52Mavi/Yeşil |
| 46 |
20.2±0.5 |
12.6±0.5 |
6.35±0.64 |
T90-52Mavi/Yeşil |
| 70 |
22.9±0.5 |
14.0±0.5 |
9.53±0.64 |
T106-52Mavi/Yeşil |
| 60 |
23.9±0.5 |
14.2±0.5 |
7.92±0.64 |
T106-26Sarı/Beyaz |
| 93 |
26.9±0.5 |
14.5±0.5 |
11.1±0.64 |
Not: |
| 81 |
33.0±0.5 |
19.8±0.5 |
11.1±0.64 |
Not: |
| 96 |
38.4±0.5 |
21.5±0.5 |
11.1±0.64 |
Not: |
| 47 |
15.2±0.5 |
8.53±0.5 |
5.94±0.50 |
T68-52Mavi/Yeşil |
| 40 |
17.5±0.5 |
9.40±0.5 |
4.83±0.50 |
T80-52Mavi/Yeşil |
| 42 |
20.2±0.5 |
12.6±0.5 |
6.35±0.64 |
T90-52Mavi/Yeşil |
| 64 |
22.9±0.5 |
14.0±0.5 |
9.53±0.64 |
T106-52Mavi/Yeşil |
| 95 |
26.9±0.5 |
14.5±0.5 |
11.1±0.64 |
Not: |
| 79 |
33.0±0.5 |
19.8±0.5 |
11.1±0.64 |
Not: |
| 89 |
38.4±0.5 |
21.5±0.5 |
11.1±0.64 |
Not: |
t-tipi demir tozu çekirdeklerinin çok sayıda spesifikasyonu ve çeşidi olduğundan, sipariş verirken şekil boyutu ve endüktans hakkında özel gereksinimler belirtiniz.SSS
S: Demir tozu çekirdeklerinin ferrit çekirdeklere göre avantajları nelerdir?
C:
PFC bobinleri ve çıkış bobini uygulamalarında, büyük DC ön gerilim akımı çekirdek doygunluğuna neden olarak endüktansta keskin bir düşüşe yol açabilir. Bu çekirdeğin mükemmel DC ön gerilim doygunluk önleme özelliği, yüksek akım koşulları altında kararlı endüktansı sağlayarak filtreleme etkinliğini korur.S: Nanokristalin alaşım çekirdeklerinin özellikleri nelerdir?
C:
PFC bobinleri ve çıkış bobini uygulamalarında, büyük DC ön gerilim akımı çekirdek doygunluğuna neden olarak endüktansta keskin bir düşüşe yol açabilir. Bu çekirdeğin mükemmel DC ön gerilim doygunluk önleme özelliği, yüksek akım koşulları altında kararlı endüktansı sağlayarak filtreleme etkinliğini korur.S: Bu seride hangi çekirdek şekilleri mevcuttur?
C:
PFC bobinleri ve çıkış bobini uygulamalarında, büyük DC ön gerilim akımı çekirdek doygunluğuna neden olarak endüktansta keskin bir düşüşe yol açabilir. Bu çekirdeğin mükemmel DC ön gerilim doygunluk önleme özelliği, yüksek akım koşulları altında kararlı endüktansı sağlayarak filtreleme etkinliğini korur.S: DC ön gerilim doygunluk önleme özelliğinin önemi nedir?
C:
PFC bobinleri ve çıkış bobini uygulamalarında, büyük DC ön gerilim akımı çekirdek doygunluğuna neden olarak endüktansta keskin bir düşüşe yol açabilir. Bu çekirdeğin mükemmel DC ön gerilim doygunluk önleme özelliği, yüksek akım koşulları altında kararlı endüktansı sağlayarak filtreleme etkinliğini korur.
