Özellikleri

Teknik Özellikler

Model numarası: EE/EF Tipi

Tip: Yumuşak manyetik

Ürün adı: Yüksek frekanslı Yumuşak Manyetik Mn-Zn Ferrit Çekirdekte Çalışma

Malzeme: Mn-Zn Ferrit Çekirdek

Başvuru: Endüstriyel Mıknatıs, Elektronik Ürünler

Özelleştirilmiş: Özelleştirilmiş

Vurgulamak:

EE EF ferrit çekirdekler düşük kayıplı

Mn-Zn ferrit çekirdekler yüksek frekanslı

transformatörler indüktörler için ferrit çekirdekler

Temel bilgiler

Menşe yeri: Çin

Marka adı: Shinhom

Sertifika: RoHS

Model numarası: ee

Ödeme & teslimat koşulları

Ambalaj bilgileri: karton

Teslim süresi: 4~8 Hafta

Ödeme koşulları: T/T

Yetenek temini: 100000/Ay

Fotoğraf Galerisi

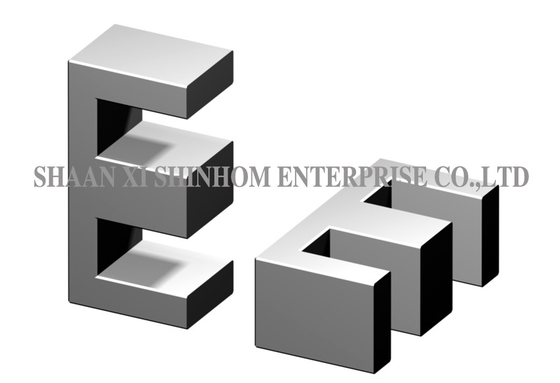

EE/EF Tipi Ferrit Çekirdekler Transformatörler ve İndüktörler İçin Düşük Kayıplı Yüksek Frekanslı Mn-Zn Malzeme

Ürün Açıklaması

EE/EF tipi ferrit çekirdek manganez-çinko (Mn-Zn) malzemesi kullanılarak üretilir. Düşük kayıp ve yüksek frekans özellikleri sunar, özellikle transformatör ve indüktör uygulamaları için tasarlanmıştır. Ürün, yüksek doygunluk akı yoğunluğu, geniş endüktans aralığı, yüksek akım kapasitesi ve düşük kaçak akı sunar. Düşük DCR, güç kaybını etkili bir şekilde azaltır. İyi gürültü kontrolü, kararlı sistem çalışmasını sağlar. Kompakt boyutu, mükemmel boğma performansı ile yüksek akım çıkışı sağlar. Farklı frekans gereksinimlerini karşılamak için birden fazla malzeme sınıfı mevcuttur. Transformatörlerde, indüksiyon ısıtmada, invertör kaynak makinelerinde, elektrokaplama güç kaynaklarında ve ozon jeneratörlerinde yaygın olarak kullanılır.

Özellikler

Yüksek Doygunluk malzemesi, düşük maliyet ve yüksek verimlilik
geniş endüktans aralığı, yüksek akım kapasitesi düşük manyetik kaçak
düşük DC direnci, toroidal yapı sayesinde gürültü üzerinde iyi kontrol
Karakteristikler: Küçük hacim, Büyük akım çıkışı, Mükemmel akım boğma performansı.
Farklı frekans gereksinimlerini karşılamak için çeşitli malzemeler mevcuttur

Uygulamalar

Transformatörler
İndüksiyon ısıtma ekipmanları
İnvertör kaynak makineleri
Elektrokaplama güç kaynakları
Ozon jeneratörleri
Anahtarlamalı güç kaynakları
Güç Faktörü Düzeltme (PFC) indüktörleri
Filtre indüktörleri

Çekirdek aralığı:

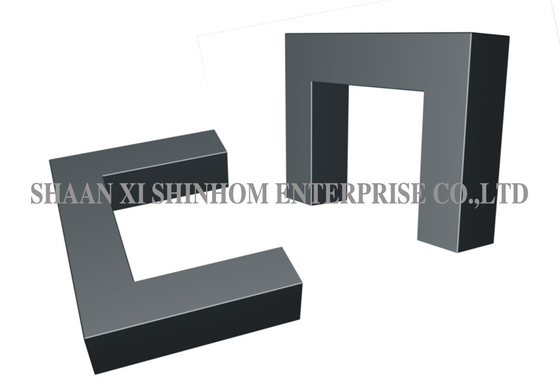

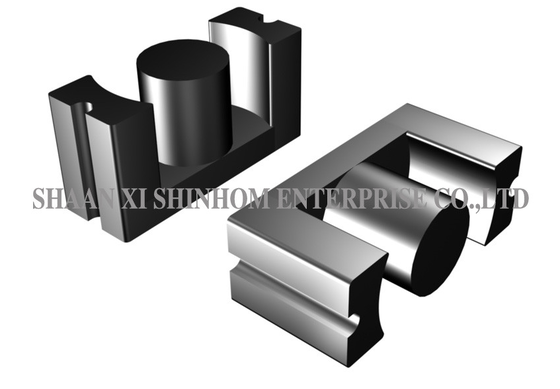

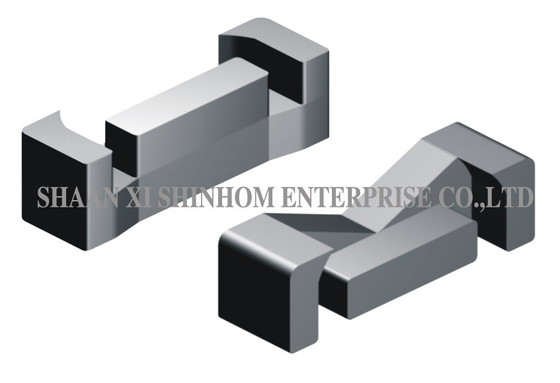

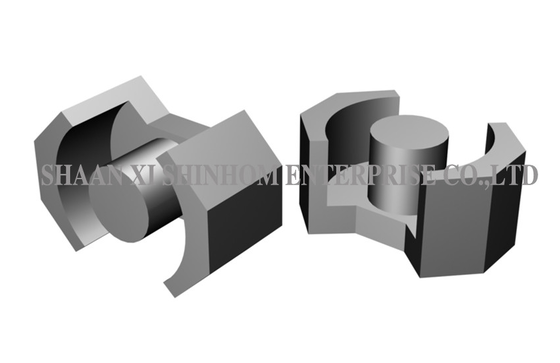

EI Çekirdekler, EE/EF Çekirdekler, EER/ETD Çekirdekler, UU Çekirdekler, UYF Çekirdekler, EP Çekirdekler, RM Çekirdekler, PM Çekirdekler, PQ Çekirdekler, ET/FT Çekirdekler, T Çekirdekler

TİP	Boyut (mm)
TİP	A	B	C	D	E	F
EE8	8.3±0.2	6	1.8±0.2	3.6±0.2	3.0±0.1	4.0±0.1
EE10	10.0±0.3	7	2.4±0.2	4.6±0.3	4.2±0.2	5.4±0.2
EE11	11.0±0.3	8	2.4±0.2	5.0±0.2	4.2±0.2	5.5±0.2
EE13	12.9±0.3	8.5	2.8±0.2	6.0±0.3	3.6±0.2	5.0±0.3
EE13A	13.0±0.3	10.2±0.3	2.6±0.2	5.9±0.2	4.6±0.1	6.0±0.2
EE16/7/5	16.0±0.3	12.0±0.3	3.8±0.2	4.8±0.2	5.2±0.2	7.2±0.1
EE16/8/5	16.1±0.6	11.3	4.55±0.2	4.5±0.2	5.9±0.2	8.0±0.2
EE19	19.0±0.3	14	4.8±0.3	4.8±0.3	5.7±0.2	8.0±0.3
EEL19	19.5±0.4	14.6min	4.85±0.25	4.85±0.25	11.2±0.2	14.0±0.3
EE20	20.0±0.7	12.8	5.0±0.4	6.0±0.4	6.5±0.3	10.0±0.3
EF20	20.15±0.7	14.1	5.7±0.3	5.65±0.3	7.0±0.3	10.0±0.25
EF21	20.7±0.7	15	5.7±0.3	5.65±0.3	7.3±0.2	10.1±0.2
EE22	22.0±0.6	15.6	5.7±0.3	5.7±0.3	5.4±0.3	9.2±0.3
EE25	25.0±0.4	18.6±0.3	6.5±0.3	6.5±0.3	6.8±0.2	10.0±0.2
EF25	25.0±0.4	18.6±0.3	7.2±0.3	7.2±0.3	6.8±0.2	12.5±0.2
EE25.4	25.4±0.7	18.7	6.5±0.2	6.3±0.3	6.6±0.4	10.0±0.4
EEL25	25.5±0.6	19.4±0.4	6.5±0.25	6.4±0.25	13.1±0.25	16.3±0.25

EE/EF Tipi Ferrit Çekirdekler Transformatörler ve İndüktörler İçin Düşük Kayıplı Yüksek Frekanslı Mn-Zn Malzeme

SSS

S: EE tipi ve EF tipi çekirdekler arasındaki fark nedir?

C: EE tipi çekirdekler, kare veya yuvarlak merkez bacak kesitine sahip simetrik yan bacaklara sahiptir. İyi manyetik simetri sunarlar ve geleneksel transformatörler ve indüktörler için uygundurlar. EF tipi çekirdekler (Ekonomik Düz), daha kompakt boyutlara sahip düz ve uygun maliyetli tasarımlardır, yüksek yoğunluklu PCB montajı ve düşük profilli uygulamalar için uygundurlar.

S: Manganez-çinko (Mn-Zn) ferritin nikel-çinko (Ni-Zn) ile karşılaştırıldığında özellikleri nelerdir?

C: Manganez-çinko ferrit, yüksek geçirgenlik, yüksek doygunluk akı yoğunluğu ve düşük maliyet sunar, düşük ila orta frekans (≤1MHz) yüksek güçlü transformatör ve indüktör uygulamaları için uygundur. Nikel-çinko ferrit, yüksek direnç sunar, yüksek frekans (>1MHz) EMI bastırma ve RF uygulamaları için uygundur. Seçim çalışma frekansına göre yapılmalıdır.

S: Bu ürün için hangi çekirdek serileri mevcuttur?

C: EI, EE/EF, EER/ETD, UU, UYF, EP, RM, PM, PQ, ET/FT ve T dahil olmak üzere birden fazla çekirdek serisi mevcuttur. Bunlar, sinyal transformatörlerinden yüksek güçlü anahtarlamalı güç kaynaklarına kadar uygulamaları kapsar.
