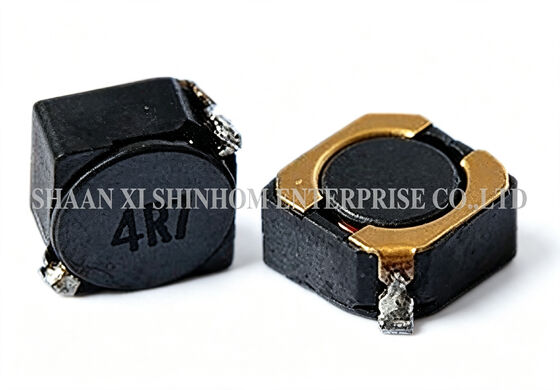

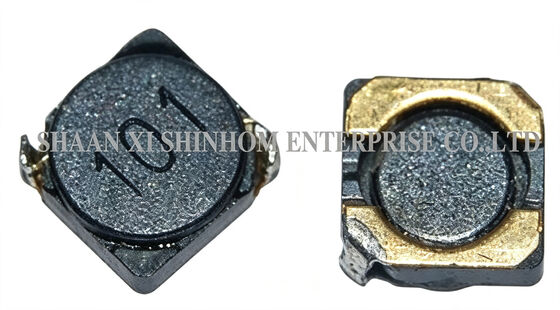

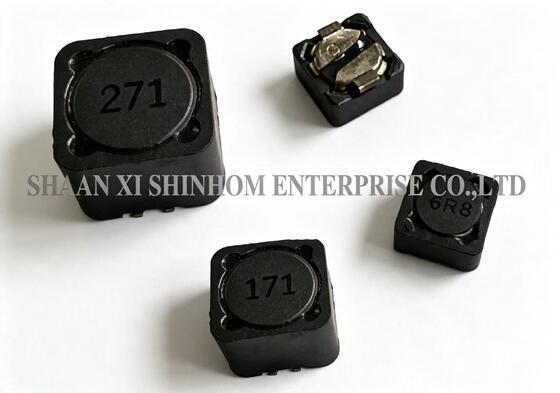

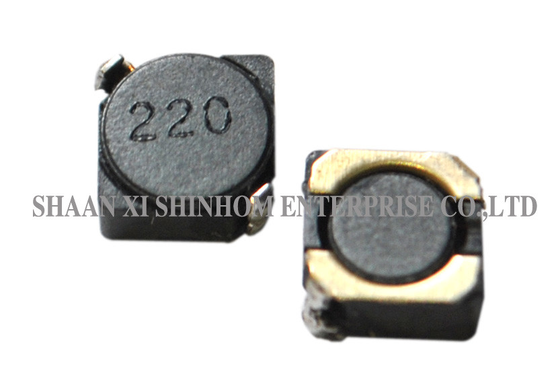

SDRH5D18/5D28 Serisi 1uH'dan 100uH'ya kadar manyetik kalkanlı yüzey montaj güç indüktörleri,SMD indüktörü,Şimdiki 3,86A'ya kadar
BuSDRH5D18/5D28 serisimanyetik kalkanlı SMD güç indüktörü manyetik kalkan yapısı ve kare düz paket tasarımı kullanır.EMI'yi etkili bir şekilde azaltır ve yüksek yoğunluklu PCB düzenleri ve alan kısıtlı uygulamaları için uygundur. İndüktansa aralığı 1μH ile 100μH arasında değişir. Yüksek akım kapasitesi 3.86A'ya kadar. Düşük DCR yüksek dönüşüm verimliliğini sağlar. Ürün mükemmel mekanik dayanıklılık, yüksek güvenilirlik, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji, yüksek enerji.ve mükemmel solderability, çeşitli çalışma koşullarında uzun süreli güvenilir çalışmayı sağlar. Video kayıt cihazlarında, dizüstü bilgisayarlarda, DC-DC dönüştürücülerinde, video dijital kameralarda, iletişim sistemlerinde,Otomotiv güç sistemleri, LCD/PDP TV'ler, sabit disk sürücüleri, ağ sistemleri ve bilgisayar çevre cihazları.
Özellikleri:
- Manyetik koruma yapısı
- Düşük DC direnci
- 3.86A'ya kadar büyük akım
- Mekanik Dayanıklılığı
- Yüksek Güvenilirlik ve Mükemmel Kaynatılabilirlik
- Düşük ve kare profil
- Yüksek ısı direnci
Genel uygulamalar:
- Video kayıt cihazları, dizüstü bilgisayarlar, DC/DC dönüştürücüler
- Video Dijital Kameralar
- İletişim sistemi
- Otomobil Sistemleri Enerji tedarikçisi
- LCD PDP Televizyonları
- Sabit Disk Sürücüleri, Topset, XDSL
- Ağ Sistemleri
- Bilgisayar Periferik ekipmanları
Sınav ekipmanı ve koşulları:
- Endüktör testi: HP4284A (Eşit kabul edilebilir)
- DCR: QuadTech 1880 Milliohmmeter
- Q-HP4342A - SRF-HP4191A
- IDCMax akımı başlangıç değerine göre % 10 azalmıştır.
- Çalışma sıcaklığı: -40°C - +105°C
- Depolama sıcaklığı: -40°C - +105°C
- Lehimleme yöntemleri: Buhar Fazı, Kızılötesi Geri Akış
- Lehimleme ısısına direnç: 10 saniye boyunca 260°C
- Solvent direnci: MIL-STD-202E'ye uygun
Not: Ürün özellikleri özelleştirilebilir.
Sık Sorulan Sorular
S: Manyetik kalkan yapısının avantajları nelerdir?
A: Manyetik kalkan yapısı, manyetik akışı çekirdeğin içinde sınırlamak için kapalı manyetik devreler kullanır.Etkili bir şekilde sızıntı akışını ve yakın hassas devrelere elektromanyetik müdahaleyi azaltırİletişim ekipmanları ve otomotiv elektroniği gibi yüksek yoğunluklu PCB düzenlerinde, kalkanlı indüktörler sistem EMC performansını önemli ölçüde iyileştirir.
S: Bu serinin induktansa aralığı ve nominal akımı nedir?
A: İndüktansa aralığı 1μH'dan 100μH'ya kadar, 3.86A'ya kadar olan nominal akım ile kapsar.Geniş induktansa aralığı ve yüksek akım kapasitesi, sinyal filtrelemesinden güç dönüştürmesine kadar çeşitli uygulamalar için uygundur.
S: İsimlendirilmiş akım nasıl tanımlanır?
A: İsimlendirilmiş akım, endüktansın % 10 oranında düştüğü DC akım değeri olarak tanımlanır (IDC Max akımı başlangıç değerine göre % 10 azalır).Gerçek uygulamalarda, sıcaklık artışının doygunluk akımı üzerindeki etkisini dikkate alır ve yeterli tasarım boşluğunu sağlar.
