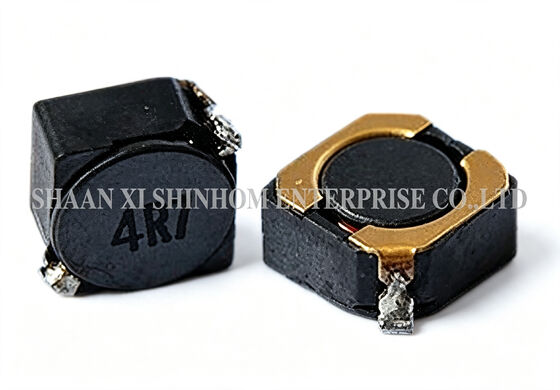

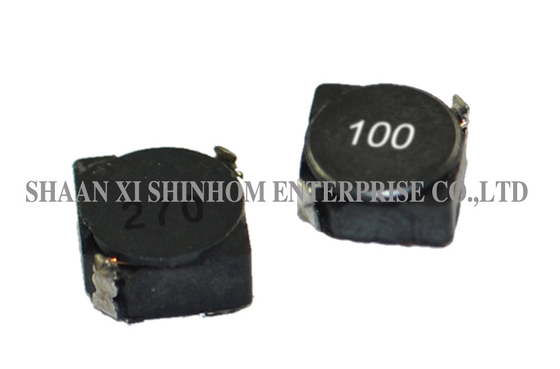

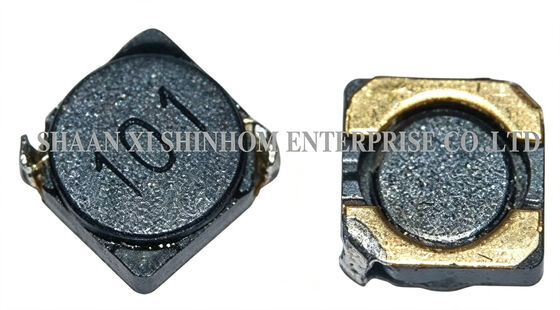

Yüksek Akımlı SMD Kalkanlı Endüktör SDRH6D28/6D38 Serisi Otomotiv Sistemleri ve LCD TV'ler için Düşük Direniş

SDRH6D28/6D38 serisi manyetik kalkanlı SMD güç boğazı manyetik kalkan yapısı ve kare düz paket tasarımı kullanır.EMI'yi etkili bir şekilde azaltır ve yüksek yoğunluklu PCB düzenleri ve alan kısıtlı uygulamaları için uygundurÜrün, mükemmel mekanik dayanıklılık ve termal kararlılık sunar, geri akış kaynak sıcaklık değişikliklerine ve dış mekanik streslere dayanabilir.Yüksek enerji depolaması, ve düşük direnç özellikleri, yüksek akım çalışması için uygun olan (3,2A'ya kadar) PDA ve DC-DC anahtarlama güç kaynakları için ideal bir induktor seçimi yapar.Video dijital kameralarda yaygın olarak kullanılır, iletişim sistemleri, otomotiv güç sistemleri, LCD/PDP TV'ler, sabit disk sürücüleri, ağ sistemleri ve bilgisayar çevre cihazları.

• Manyetik kalkan yapısı ️ düşük EMI
• İsimlendirilmiş akım ≤ 3.2A
• Düşük DCR
• Mükemmel mekanik dayanıklılık ve termal kararlılık
• Miniatür boyutunda.
• Yüksek enerji depolaması
• Kare düz paket
• Çalışma sıcaklığı -40°C - +105°C

1. Video Dijital Kameralar
2. İletişim sistemi
3. Otomobil Sistemleri Enerji tedarikçisi
4. LCD PDP Televizyonları
5. Sabit Disk Sürücüleri, Topset, XDSL
6. Ağ Sistemleri
7. Bilgisayar Periferik ekipmanları

1. Endüktör testi: HP4284A (Eşit kabul edilebilir)
2. DCR: QuadTech 1880 Milliohmmeter
3. IDCMax akımı başlangıç değerine göre % 10 azalmıştır.
4. Çalışma sıcaklığı: -40°C - +105°C
5. Depolama sıcaklığı: -40°C - +105°C
6. Lehimleme yöntemleri: Buhar Fazı, Kızılötesi Geri Akış
7. Lehimleme ısısına direnç: 10 saniye boyunca 260°C

Not:Ürün özellikleri özelleştirilebilir.Özel induktansa değerleri mevcuttur.

S: Manyetik kalkan yapısının avantajları nelerdir?

A: Manyetik kalkan yapısı, manyetik akışı çekirdeğin içinde sınırlamak için kapalı manyetik devreler kullanır.Etkili bir şekilde sızıntı akışını ve yakın hassas devrelere elektromanyetik müdahaleyi azaltırİletişim ekipmanları ve otomotiv elektroniği gibi yüksek yoğunluklu PCB düzenlerinde, kalkanlı indüktörler sistem EMC performansını önemli ölçüde iyileştirir.

S: Bu serinin en yüksek nominal akımı nedir?

A: Bu seri, yüksek akımlı DC-DC dönüştürücüler ve güç yönetimi uygulamaları için uygun 3.2A'ya kadar yüksek akım kapasitesi sunar.Yüksek sıcaklıklarda çekirdek doygunluğunun neden olduğu performans bozulmasını önlemek için en fazla çalışma akımından en az% 20 daha yüksek bir nominal akım seçilmesini öneririz..

S: Mükemmel mekanik dayanıklılığın ve termal istikrarın önemi nedir?

A: Mükemmel mekanik dayanıklılık, indüktörün PCB montajı ve nakli sırasında hasar görme olasılığının daha az olmasını sağlar.İyi termal istikrar, indüktörün yüksek sıcaklıklı geri akış kaynaklama süreçleri ve uzun süreli çalışma sıcaklığı artışı altında istikrarlı bir performans sürdürmesini sağlar, otomotiv elektronikleri ve endüstriyel ekipmanların katı çevresel gereksinimlerine uyum sağlıyor.

S: Örnekler için nasıl başvuru yapılır?

A: Web sitemiz veya e-posta yoluyla örnek başvuru gönderebilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi sağlayın. Örnekler ücretsizdir ve 3-5 iş günü içinde gönderilecektir.Toplu sipariş süresi genellikle 2-8 haftadır..
