SMD Balun RF Transformörü Geniş Bant Eşleştirme ve Karıştırıcılar için Enameled Bakır Tel Düşük Profili

5000 adet
MOQ
Pazarlık edilebilir
fiyat

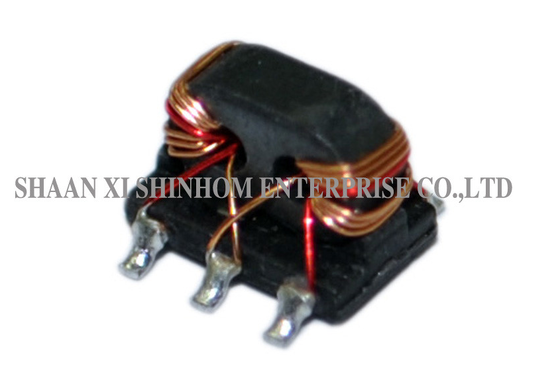

SMD Balun RF Transformer Enameled Copper Wire Low Profile for Broadband Matching and Mixers
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Sıklık: 5-1500MHz
Giriş Geri Dönüş Kaybı: 16,0dB Min(23dB Tip.)
Çıkış Dönüş kaybı: 16,0dB Min(25dB Tip.)
Kaplin geri dönüş kaybı: 16,0dB Min(22dB Tip.)
Çalışma Sıcaklığı: -40 ℃ -85 ℃
Depolama Sıcaklığı: -55°C ile 100°C arasında
Vurgulamak:

SMD Balun RF Transformer emaye bakır tel

,

Geniş bant eşleştirme için düşük profilli RF transformatörü

,

Garanti ile karıştırıcılar için RF Transformer
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: RF3S-1601
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 1000000/ay
Ürün Açıklaması
Emaye Bakır Tel, Yüzeye Montaj Taban Pimli Terminalli SMD Balun RF Transformatör Bobinleri

Bu SMD balun RF transformatör serisi emaye bakır tel ile bifilar sarım işlemi kullanır, yüksek stabilite ve düşük profilli bir tasarım sunar. Otomatik SMT yerleşimi için uygundur. Çift dengeli mikserler, kuplörler, geniş bant empedans eşleştirme transformatörleri, güç birleştirme ve bölme ağları, yönlü kuplörler ve RF uygulamalarındaki kablo modemler için uygun çok sayıda balun transformatör tipi mevcuttur. Emaye bakır tel sarımı mükemmel RF performansı ve uzun süreli güvenilirlik sağlar. Kablosuz iletişim, RF ön uçları, test ve ölçüm ve geniş bant ağ ekipmanlarında yaygın olarak kullanılır.

Özellikler
  • Emaye bakır tel sarımı – yüksek stabilite
  • Bifilar sarım – kararlı performans
  • Yüzeye montaj – SMT için uygun
  • Düşük profilli tasarım – yerden tasarruf sağlar
  • Balun transformatörleri için uygun
  • Geniş bant empedans eşleştirme
  • Güç birleştirme ve bölme
  • Yönlü kuplör uygulamaları
Uygulamalar
  • Çift dengeli mikserler
  • Kuplörler
  • Geniş bant empedans eşleştirme transformatörleri
  • Güç birleştirme ve bölme ağları
  • Yönlü kuplörler
  • DOCSIS 3.0/3.1 kablo modemleri
  • RF ön uç modülleri
  • Kablosuz iletişim ekipmanları
ELEKTRİKSEL ÖZELLİKLER (25°C, Z=75Ω)
Parametre Değer
Frekans 5-1500MHz
Ana hat kaybı 1.7dB Maks (0.8dB Tip.)
Kuşatım 16.0±0.8dB
Giriş geri dönüş kaybı 16.0dB Min (23dB Tip.)
Çıkış geri dönüş kaybı 16.0dB Min (25dB Tip.)
Kuşatım geri dönüş kaybı 16.0dB Min (22dB Tip.)
İzolasyon 20.0dB Min (30dB Tip.)
Çalışma sıcaklığı -40°C ila 85°C
Depolama sıcaklığı -55°C ila 100°C
SMD Balun RF Transformörü Geniş Bant Eşleştirme ve Karıştırıcılar için Enameled Bakır Tel Düşük Profili
SSS

S: Balun transformatörünün ana işlevi nedir?

C: Bir balun transformatörü (Balun Transformer), dengeli sinyalleri (diferansiyel sinyaller) dengesiz sinyallere (tek uçlu sinyaller) veya tam tersini dönüştürerek dengeli-dengesiz dönüşüm için kullanılır. RF devrelerinde, mikserlerde, anten beslemesinde ve geniş bant eşleştirme ağlarında yaygın olarak kullanılır.

S: Bifilar sarım işleminin avantajları nelerdir?

C: Bifilar sarım, iki emaye bakır telin yan yana sarılmasını içerir. Bu, iki sargı arasında sıkı bir kuplaj sağlar, ortak mod reddetme oranını ve faz/genlik dengesini iyileştirir, böylece balun transformatörünün yüksek frekans performansını ve kararlılığını artırır.

S: Emaye bakır telin sıradan bakır tele göre avantajları nelerdir?

C: Emaye bakır tel, yüzeyinde elektriksel yalıtım sağlayan bir yalıtım emaye kaplamasına sahiptir. Kısa devre riskleri olmadan sıkı sarım yapılmasına olanak tanır, aynı zamanda iyi yüksek frekans özellikleri ve ısı direnci sağlar.
