Güç Yönetimi ve HVAC Sistemleri için SCTK663 Serisi Split-Core CT

müzakere
MOQ
Pazarlık edilebilir
fiyat

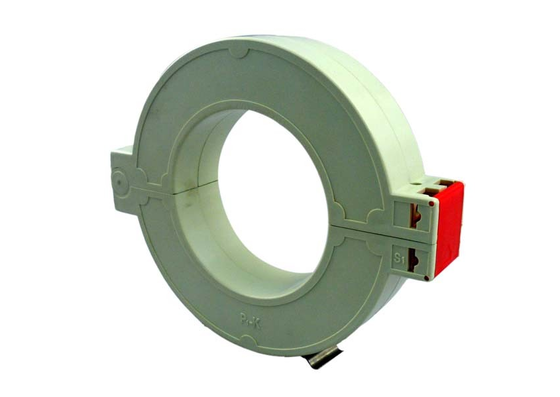

Split-Core CT SCTK663 Series for Power Management and HVAC Systems
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Mevcut Aralık: 5~1000A
Çıkış: 0-5A / 0-10V(AC)
Sınıf: 0,2、0,5、1,0
İç Pencere: 25mm,45mm
Çekirdek malzemesi: Silikon Çelik
Özelleştirilebilir: Evet
Vurgulamak:

HVAC için bölünmüş çekirdek akım transformatörü

,

Split Core CT SCTK663 güç yönetimi

,

Garanti ile bölünmüş çekirdek akım transformatörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK663 Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/ay
Ürün Açıklaması

SCTK663 serisi ayrık çekirdekli akım trafosu, mevcut güç dağıtım ağlarındaki tadilat kurulum ihtiyaçları için tasarlanmıştır. Ürün, kabloların veya bara hatlarının bağlantısı kesilmeden veya çıkarılmadan hızlı kurulum sağlayan ayrık çekirdekli bir yapı kullanır. Güvenilir ve sağlam sabitleme için kablo bağları ile sabitlenir, bu da işçilik kurulum maliyetlerini önemli ölçüde azaltır. İki pencere boyutu mevcuttur: 25 mm ve 45 mm, farklı kablo çapı gereksinimlerine uygundur. HVAC sıcaklık kontrolü, güç yönetimi, bina otomasyon sistemleri, motor akımı ölçümü, aydınlatma ve klima ekipmanları akım izleme alanlarında yaygın olarak kullanılır.

Özellikler
  • Ölçüm aralığı – 5A-1000A
  • Çıkış sinyali – 0-10V veya 0-5A
  • Pencere boyutu – 25mm / 45mm (isteğe bağlı)
  • Ayrık çekirdekli yapı – kablo çıkarılması gerekmez
  • Kablo bağı ile sabitleme – güvenli ve güvenilir
  • HVAC sıcaklık kontrolü ile uyumlu
  • Güç yönetimi ve bina otomasyonu için uygun
  • İşçilik kurulum maliyetlerinden tasarruf sağlar
Uygulamalar
  • HVAC sıcaklık kontrol sistemleri
  • Güç yönetimi
  • Bina otomasyon sistemleri
  • Motor akımı ölçümü
  • Aydınlatma sistemi akım izleme
  • Klima ekipmanları akım izleme
  • Güç dağıtım sistemleri
  • Tadilat projeleri (çevrimiçi kurulum)
Elektriksel Parametre
Frekans 50-400Hz
Nominal Giriş 5A-1000A
Ölçüm aralığı 5%In-130%In
Nominal Çıkış 0-10V(AC) veya 0-5A
Oran ≤ ± 0.2%
Faz açısı ≤ ±10 dakika
Dielektrik dayanımı 2.5KV/1mA/1dakika
İzolasyon Direnci DC500V/100MΩmi
Mekanik Parametre
Kasa PC /UL94-V0
Bobin PBT
İç yapı Epoksi
Yapı Bağlama
Çalışma Sıcaklığı −25℃～＋75℃
Çalışma Nemi ≤85%
Çıkış Bağlantısı UL1015 22AWG Tel (bükümlü tel) 2.5m

Tel Ölçüsü: CT'nizi küçültmek yerine büyütmek çok daha iyidir. Yalıtım kalınlığı, bir tel üreticisinden diğerine önemli ölçüde değiştiği için MCM tel boyutunu kullanmak yerine lütfen tel çapınızı milimetre olarak ölçün.

Tip seçimi
P/N Nominal Giriş (A) Çıkış (mA/V) Doğruluk Boyutlar(mm)
Φ A B C D E
SCTK663A-025

5-400A

(5,100,250,400A)

0-200mA

0-10V

 0.2,0.5,1.0 25 118 90 42 16 32
SCTK663B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 145 113 42 16 32

Güç Yönetimi ve HVAC Sistemleri için SCTK663 Serisi Split-Core CT

Notlar: Ürün özellikleri özelleştirilebilir

SSS
S: 25mm ve 45mm pencereler arasında nasıl seçim yapılır?

C: 25mm pencere daha küçük kablolar (dış çap ≤25mm) için uygundur. 45mm pencere daha büyük kablolar veya bara hatları (dış çap ≤45mm) için uygundur. Seçim yaparken, test edilen kablonun dış çapına göre uygun pencere boyutunu seçin.

S: 0-10V ve 0-5A çıkışları arasında nasıl seçim yapılır?

C: 0-10V çıkışı, voltaj sinyalleri gerektiren kontrol sistemleri (PLC, DCS, bina denetleyicileri gibi) için uygundur. 0-5A çıkışı, geleneksel akım girişli ölçüm cihazları ve koruma cihazları için uygundur. Lütfen ekipmanınızın giriş arayüzüne göre seçim yapın.

S: Kablo bağı sabitlemenin avantajları nelerdir?

C: Kablo bağı sabitleme özel alet gerektirmez, bu da kurulumu basit ve hızlı hale getirir. Transformatörün kabloya güvenli bir şekilde sabitlenmesini sağlar ve titreşim veya dış kuvvetler nedeniyle kaymaz. Toplu kurulum ve saha inşaatı için uygundur.
