Motor ölçümü ve HVAC için SCTK667B serisi

müzakere
MOQ
Pazarlık edilebilir
fiyat

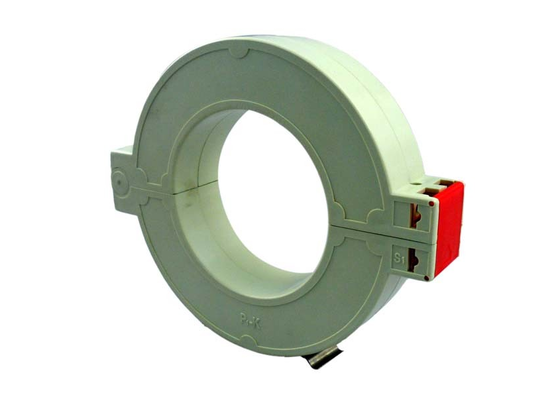

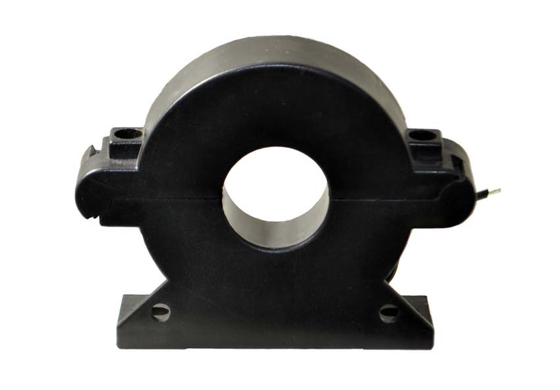

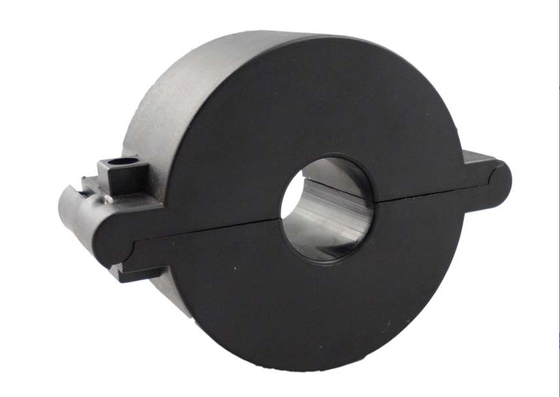

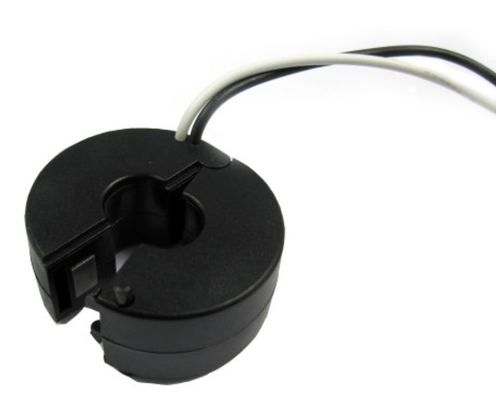

Split-Core CT SCTK667B Series for Motor Measurement and HVAC
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Mevcut Aralık: 5~3000A
Çıkış: 1A/5A veya 0-10V veya 0-500mA
Kurulum: Bara Tipi
Kesinlik: 0,1、0,2、0,5、1,0
Manyetik Devre Yapısı: Kombine tip
Sıklık: 50Hz'den 400Hz'e
Yalıtım Ortamı: epoksi reçinesi
Özelleştirilebilir: Evet
Vurgulamak:

HVAC için bölünmüş çekirdek akım transformatörü

,

Motor ölçümleri için Split Core CT

,

SCTK667B serisi akım transformatörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK667B Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/ay
Ürün Açıklaması

SCTK667B serisi çift vidalı ayrılabilir akım trafosu, yeni veya mevcut güç dağıtım ağlarında akım ölçümü ve izlenmesi için tasarlanmıştır. Ölçüm aralığı 5A ila 3000A arasındadır. Ürün, kabloları veya bara hatlarını ayırmadan veya çıkarmadan hızlı kurulum sağlayan ayrılabilir yapı kullanır. Geniş pencere tasarımı büyük çaplı kabloları veya bara hatlarını barındırır. Çift vidalı sabitleme güvenli ve güvenilir bir kurulum sağlar. Sekonder sargı, harici örnekleme dirençlerine gerek kalmadan güvenli bir düşük voltaj çıkışı sağlayan dahili bir hassas paralel dirence sahiptir. Çeşitli mevcut kurulum koşullarına uyum sağlamak için birden fazla boyut mevcuttur. Güç hatları ve ekipmanlarındaki akım ölçümü, izlenmesi ve korunması, ayrıca motorlar, aydınlatma, hava kompresörleri, HVAC ve otomasyon kontrol sistemleri için akım ve güç ölçümü, ayrıca enerji izleme ve röle koruma cihazları için yaygın olarak kullanılır.

Özellikler
  • Ölçüm aralığı – 5A-3000A
  • Ayrılabilir yapı – kablo çıkarma gerektirmez
  • Çift vidalı sabitleme – güvenli kurulum
  • Dahili hassas direnç – güvenli düşük voltaj çıkışı
  • Geniş pencere – büyük kabloları ve bara hatlarını barındırır
  • Birden fazla boyut mevcuttur
  • Yeni ve tadilat projeleri için uygundur
  • Kurulum süresinden ve maliyetinden tasarruf sağlar
Uygulamalar
  • Güç hattı akım ölçümü ve izlenmesi
  • Elektrikli ekipman akım koruması
  • Motor akım ve güç ölçümü
  • Aydınlatma sistemi güç izleme
  • Hava kompresörü akım izleme
  • HVAC sistemleri
  • Otomasyon kontrol sistemleri
  • Enerji izleme ve röle koruma cihazları
Elektriksel Parametre
Frekans50-400Hz
Anma Girişi5A-3000A
Ölçüm aralığı5%In-130%In
Anma Çıkışı0-10V(AC) veya 0-5A
Oran≤ ± 0.1%
Faz açısı≤ ±5dk
Dielektrik dayanımı3.0KV/1mA/1dk
İzolasyon DirenciDC500V/100MΩdk
Mekanik Parametre
KasaABS /UL94-V0
BobinPBT
ÇekirdekSilikon çelik
İç yapıEpoksi
YapıBağlama
Çalışma Sıcaklığı−25℃～＋75℃
Çalışma Nemi≤85%
Çıkış BağlantısıTerminal
Tip seçimi
P/NAnma Girişi (A)Çıkış (A/V/mA)DoğrulukBoyutlar(mm)
ØABCD
SCTK667B-0250-400A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		25100703332
SCTK667B-0320-630A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		32110833332
SCTK667B-0450-1000A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		45123963332
SCTK667B-0550-1500A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		551341063332
SCTK667B-0800-2000A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		801681393332
SCTK667B-1000-3000A1A/5A
0-10V
0-500mA		0.1,0.2
0.5,1.0		1021981683332
Motor ölçümü ve HVAC için SCTK667B serisi

Notlar: Ürün özellikleri özelleştirilebilir

SSS

S: Çift vidalı sabitlemenin avantajları nelerdir?

C: Çift vidalı sabitleme, kurulumdan sonra transformatörün kabloya veya bara hattına güvenli bir şekilde kilitlenmesini sağlar. Titreşim veya dış kuvvetler nedeniyle gevşemez veya kaymaz, güvenli ve güvenilir bir kurulum sağlar. Geçmeli yapılara kıyasla, çift vidalı sabitleme daha güçlü bir sıkıştırma kuvveti sağlar, yüksek akım ve yüksek titreşim ortamları için uygundur.

S: Dahili hassas direncin işlevi nedir?

C: Sekonder sargı, dahili bir hassas paralel dirence sahiptir. Akım sinyalini doğrudan güvenli bir düşük voltaj çıkışına dönüştürür, harici örnekleme dirençlerine olan ihtiyacı ortadan kaldırır. Bu, kurulumu basitleştirir, güvenliği artırır ve bileşen maliyetlerinden ve kurulum alanından tasarruf sağlar.

S: Bu ürün için hangi pencere boyutları mevcuttur?

C: Geniş pencere tasarımı, büyük çaplı kabloları veya bara hatlarını barındırır. Çeşitli mevcut kurulum koşullarına uyum sağlamak için birden fazla boyut mevcuttur. Belirli pencere boyutları için lütfen ürün veri sayfasına bakın veya satış ekibimizle iletişime geçin.
