Hall Efekti Akım Sensörü HBC100LAHS5 100A Değişken Frekanslı Sürücüler ve Rüzgar Enerjisi için Galvanik Izolasyon

müzakere
MOQ
Pazarlık edilebilir
fiyat

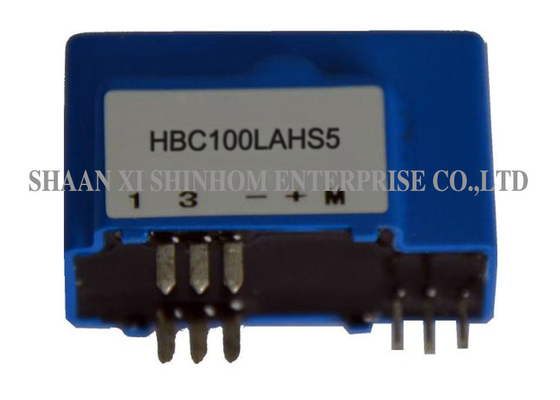

Hall Effect Current Sensor HBC100LAHS5 100A Galvanic Isolation for Variable Frequency Drives and Wind Power
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Besleme gerilimi: +5V±5%
Giriş: 100A
Çıkış: ±0,625V±0,5%
Kurulum: PCB Montajı
Sertifika: CE, RoHS, ISO
Plastik Malzeme: PBT G30/G15, UL94-V0
Vurgulamak:

Hall Efekti Akım Sensörü 100A

,

Hall Efekti Sensörü Galvanik İzolasyon

,

Değişken Frekanslı Sürücüler için Akım Sensörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: HBC100LAHS5
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 1000000/ay
Ürün Açıklaması

HBC100LAHS5 kapalı döngü Hall etkisi akım sensörü, birincil ve ikincil devreler arasında elektriksel izolasyon sağlayan kapalı döngü (kompansasyon) prensibini kullanır. 0-100A ölçüm aralığı ve 1:1200 dönüş oranı ile DC, AC veya darbe akımlarını doğru bir şekilde ölçer. Ürün, +5V±5% besleme gerilimine ve ±0.625V±0.5% nominal çıkış gerilimine sahiptir. Yüksek doğruluk ve kolay kurulum sunar. inverterler, AC/DC değişken hızlı sürücüler, UPS, anahtarlamalı güç kaynakları, fotovoltaik akım algılama, yeni enerji birleştirici kutu ölçümü, rüzgar enerjisi akım algılama, EV şarj ekipmanı akım algılama, drive-by-wire otomotiv uygulamaları, ev aletleri frekans dönüşümü, otomatik hava kompresörleri, hibrit pil paketi akım algılama, ve otomotiv elektrikli direksiyon sistemleri gibi alanlarda yaygın olarak kullanılır.

Özellikler:
  • Kapalı döngü
  • Çalışma akımları: 0 ila 100A
  • Güç kaynağı: +5V±5%
  • Nominal çıkış gerilimi: ±0.625V±0.5%
  • Yüksek doğruluk sınıfı
  • Kolay montaj
Uygulamalar:
  • Inverter uygulamaları
  • AC/DC değişken hızlı sürücü
  • Kesintisiz Güç Kaynakları (UPS)
  • Anahtarlamalı Güç Kaynakları (SMPS)
  • Fotovoltaik (PV) akım uygulamaları
  • Yeni Enerji Birleştirici Kutu Ölçümü
  • Rüzgar Enerjisi Endüstrisi Akım Tespiti
  • Elektrikli araç şarj ekipmanı akım algılama
  • Otomotiv By-wire uygulaması
  • Ev aletleri frekans dönüşümü
  • Otomatik hava kompresörü uygulaması
  • Hibrit pil paketi akım algılama
  • Otomobil elektrikli direksiyon sistemi uygulaması
ELEKTRİKSEL VERİLER:
HBC100LAHS5
Nominal giriş akımı(Ipn)100A
Test akım aralığı(Ip)±240A
Dönüş oranı(Np/Ns)1:1200T
Nominal çıkış gerilimi±0.625±0.5%V
Besleme gerilimi+5±5%V
Tüketim akımı20+ Ip *( Np/Ns)mA
Ofset gerilimi2.5±0.4%V
Referans gerilimi(VR)2.5±0.5%V
Harici referans gerilimi2.0-2.8V
Ofset gerilimi Kayması≤±0.1mV/℃
Çıkış gerilimi Kayması≤±0.05mV/℃
Doğrusallık(Ip=0-±Ipn)≤±0.2%FS
Sınıf≤±1.0%
di/dt＞100A/µS
Tepki süresi(100A/µS, %10～%90)≤1µS
Bant genişliği(-3db)DC～100KHZ
İzolasyon gerilimi(50Hz,AC,1dk)5.0KV
Çalışma Sıcaklığı(TA)-40～+85℃
Depolama Sıcaklığı(TS)-40～+105℃
Brüt ağırlık(M)22g

Hall Efekti Akım Sensörü HBC100LAHS5 100A Değişken Frekanslı Sürücüler ve Rüzgar Enerjisi için Galvanik Izolasyon

Notlar: Ürün özellikleri özelleştirilebilir

SSS
S: Kapalı döngü Hall etkisi sensörünün çalışma prensibi nedir?
C: Kapalı döngü Hall etkisi sensörü, ölçülen akımın ürettiği manyetik alanı tespit etmek için bir Hall elemanı kullanır. Çıkış sinyali, çekirdekteki net manyetik akıyı sıfıra getirmek için zıt bir manyetik alan üreten bir kompanzasyon bobinini sürer. Kompanzasyon akımı, ölçülen akımla orantılıdır ve yüksek doğrulukta, düşük sıcaklık kaymalı ölçüm sonuçları sağlar.
S: 1:1200 dönüş oranı ne anlama gelir?
C: 1:1200 dönüş oranı, birincil akımın ikincil kompanzasyon akımına oranının 1:1200 olduğu anlamına gelir. Örneğin, 100A'lik bir birincil akım, dahili direnç aracılığıyla ±0.625V'luk bir voltaj çıkışına dönüştürülen yaklaşık 83.3mA'lik bir ikincil kompanzasyon akımına karşılık gelir.
S: Bu ürün hangi yeni enerji uygulamaları için uygundur?
C: Bu ürün, yeni enerji alanında fotovoltaik akım algılama, yeni enerji birleştirici kutu ölçümü, rüzgar enerjisi akım algılama, EV şarj ekipmanı akım algılama ve hibrit pil paketi akım algılama için uygundur.
S: Örnekler için nasıl başvurulur? Teslim süresi nedir?
C: Web sitemiz veya e-posta yoluyla bir örnek başvurusunda bulunabilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi sağlayın. Numuneler ücretsizdir ve 3-5 iş günü içinde gönderilecektir. Toplu sipariş teslim süresi genellikle 2-8 hafta'dır.
