Değiştiriciler ve PV Akım Algılama için Hall Efekti Akım Sensörü HBC25A05

müzakere
MOQ
Pazarlık edilebilir
fiyat

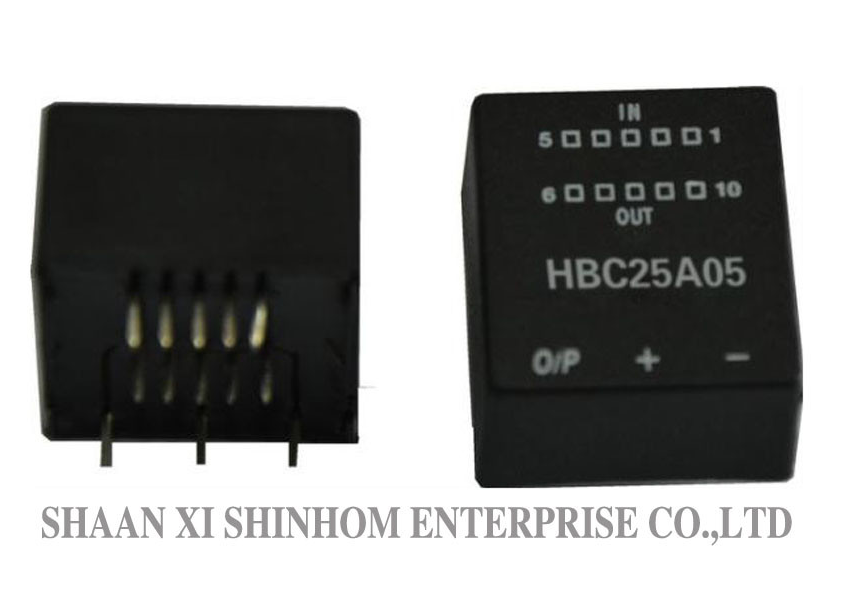

Hall Effect Current Sensor HBC25A05 for Inverters and PV Current Detection
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Besleme gerilimi: +15V±5%
Giriş: 25A
Çıkış: 25mA±0,5%
Oranı dönüş: 1:1000
Çalışma Sıcaklığı: -40 ～+85 ℃
Depolama Sıcaklığı: -40 ̊+105°C
Vurgulamak:

Hall Efekti Akım Sensörü HBC25A05

,

Değiştiriciler için akım sensörü

,

PV akım algılayıcı
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: HBC25A05
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 1000000/ay
Ürün Açıklaması

BuHBC25A05kapalı döngü Hall etkisi akım sensörü, birincil ve ikincil devreler arasında elektrik yalıtımı sağlayan kapalı döngü (kompensasyon) prensibini kullanır.ya da bir numaralı akım olan atım akımları25Ave dönüş oranı:1:1000, bir çıkış akımı ile25mA. Ürünün besleme voltajı+15V±5%- Teklif ediyor.yüksek doğruluk,mükemmel doğrusallık,Düşük sıcaklık kayması, veYüksek dış müdahale reddetimiOptimize yanıt süresi var.Ekleme kaybı yok,düşük güç tüketimi, ve kolay kurulum.Değiştiriciler,Değişken Hızlı AC/DC Sürücüler,UPS,Değiştirme güç kaynağı,fotovoltaik akım algılama,Yeni enerji kombinatörü kutusu ölçümü,EV şarj cihazı akım algılama,Ev aletleri frekans dönüşümü, veElektromanyetik su ısıtıcısı akım ölçümü.

Özellikleri

  • İsimlendirilmiş akım: 25A
  • Çıktı akımı: 25mA
  • Dönüş oranı:1000
  • Güçlendirme voltajı: +15V±5%
  • Ölçme prensibi ̇ kapalı döngü Hall etkisi
  • İzolasyon ̇ birincil ve ikincil arasında elektrikli izolasyon
  • Doğruluk yüksek doğruluk
  • Doğruluk ̇ mükemmel

Başvurular

  • Dönüştürücü akım algılama
  • Fotovoltaik (PV) akım algılama
  • Yeni enerji kombinatörü kutusunun ölçümü
  • UPS kesintisiz güç kaynakları
  • Değiştirme güç kaynağı (SMPS)
  • EV şarj cihazı akım algılama
  • Ev aletlerinin frekans dönüşümü
  • Elektromanyetik su ısıtıcısı akım ölçümü

Elektriksel veriler:


 HBC25A05
Adlık giriş akımı 25 A
Test akım aralığı 36 A
Yük impedansı ((@ nominal akım) 100 ¢320 ± 15V Oh
Adlık çıkış akımı 25±0,5% mA
Besleme voltajı ±15±5% V
Besleme akım tüketir statik olarak 25°C ±12 mA
Dönüş oranı 1:1000
Sıfır ofset akımı ≤±0.15 mA
Değişim akımı Sürüklenme -40°C+85°C ≤±0.60 mA
Yanıt süresi < 1 μs
Doğruluk ≤±0.2 % FS
İzolasyon voltajı 50HZ,1 dakikalık 2.5 KV
Di/dt >50 A/μs
Bant genişliği ((-3dB) DC... 150 KHz
Sec sarma direnci 110 Oh
Çalışma sıcaklığı -40+85 °C
Depolama sıcaklığı -40+105 °C
Dönüşler Adlık giriş akımı ((Ipn) En yüksek giriş akımı ((Ip) İsimlendirilmiş çıkış
Akım ((mA)		 Dönüşler
oranı		 Pri Z
mΩ		 Pri Lk
- Evet.
1 25 50 25 1/1000 0.3 0.023
2 12 24 24 2/1000 1.1 0.09
3 8 16 24 3/1000 2.5 0.21
4 6 12 24 4/1000 4.4 0.37
5 5 10 25 5/1000 6.3 0.58

Değiştiriciler ve PV Akım Algılama için Hall Efekti Akım Sensörü HBC25A05

Notlar: Ürün özellikleri özelleştirilebilir

Sık Sorulan Sorular

S: 1:1000'lik bir dönüş oranı ne anlama gelir?

A:1:1000 dönme oranı, birincil akım ile ikincil telafi akımının oranının 1 olduğu anlamına gelir:1000Örneğin, 25A birincil akım, doğrudan çıkışa veya bir direnç aracılığıyla bir gerilim sinyaline dönüştürülebilen 25mA ikincil telafi akımına karşılık gelir.

S: Giriş kaybı olmamasının ve düşük güç tüketiminin avantajları nelerdir?

A: Ekleme kaybı yokBasit güç tüketimi, sensörün kendi kendini ısıtmasını azaltır, uzun süreli istikrarını artırır,ve sistem enerji tüketimini azaltır.

S: Örnekler için nasıl başvuru yapılır?

A:Web sitemizden veya e-postamızdan örnek başvuru gönderebilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi verin.Ücretsizve içinde gönderilecektir3-5 iş günüToplu sipariş için teslim süresi genellikle2- 8 hafta.
