Ana sayfa /Ürünler/Hall Etkili Akım Sensörü/Hall Efekti Akım Sensörü HBC-DSR5 Serisi 40A VF Hız Düzenlemesi ve PV Koruması için Analog Voltaj Çıktısı

Hall Efekti Akım Sensörü HBC-DSR5 Serisi 40A VF Hız Düzenlemesi ve PV Koruması için Analog Voltaj Çıktısı

müzakere
MOQ
Pazarlık edilebilir
fiyat

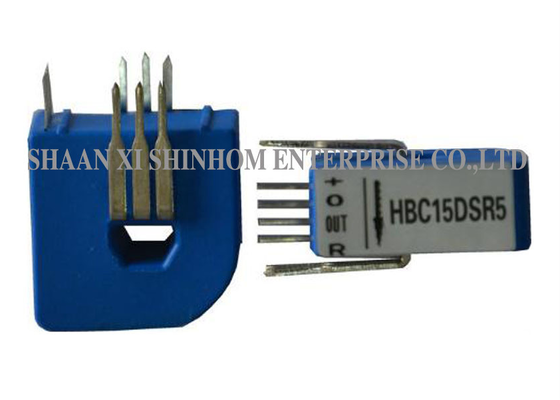

Hall Effect Current Sensor HBC-DSR5 Series 40A Analog Voltage Output for VF Speed Regulation and PV Protection
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Besleme gerilimi: +5V±5%
Nominal Giriş: 6A,15A,25A,40A
Nominal Çıkış: 0,625V±0,5%
IP Derecelendirmesi: IP44
Sertifika: CE, RoHS, ISO
Özelleştirilmiş: Evet
Vurgulamak:

Hall Efekti Akım Sensörü 40A analog çıkış

,

VF hız düzenlemesi için Hall Efekti Sensörü

,

PV korumalı akım sensörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: HBC-DSR5
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 1000000/ay
Ürün Açıklaması

BuHBC-DSR5 serisi kapalı döngü Hall etkisi akım sensörüBirincil ve ikincil devreler arasında elektrik izolasyonu sağlayan manyetik denge (kapalı döngü Hall etkisi) prensibini kullanır.Ürün, analog voltaj çıkışı ve esnek montajı olan tek bir güç kaynağı kullanır. UL94-V0 alev gerileyici standartlarına uygun, IATF16949 otomotiv kalite yönetim sistemi altında sertifikalandırılmıştır ve RoHS ve CE sertifikalıdır.Değişken frekanslı sürücülerde yaygın olarak kullanılır, anahtarlama güç kaynakları, UPS, dönüştürücü ekipmanları, endüstriyel ekipmanlar ( kaynak makineleri, tekstil makineleri vb.), fotovoltaik güneş koruması ve rüzgar enerjisi üretimi.

Özellikleri:
  1. Manyetik denge (Hall Efekti Kapalı Döngü)
  2. UL 94-V0 uyarınca
  3. IATF16949,RoHS ve CE sertifikalı
  4. Esnek montaj
  5. Tek güç kaynağı
Uygulamalar:
  1. VF hızı düzenleyici cihazı
  2. SMPS
  3. UPS
  4. Değiştirme cihazı
  5. Endüstri (saldırma makinesi, tekstil makinesi vb.)
  6. Fotovoltaik, güneş enerjisi koruması
  7. Rüzgar enerjisi
Üstünlükler
  1. Mükemmel doğruluk, çok iyi doğrusallık
  2. Düşük ısı akışı
  3. Geniş bant genişliği
  4. Hızlı yanıt
  5. Dış müdahaleye karşı yüksek bağışıklık
  6. İyi aşırı yükleme kapasitesi
  7. Düşük indüktensi
Elektriksel veriler:
HBC06DSR5 HBC15DSR5 HBC25DSR5 HBC40DSR5
Adlık giriş akımı 6 15 25 40 A
Test akım aralığı 19.2 48 80 120 A
Dönüş oranı 960 1200 2000 2000 T
Adlık çıkış voltajı 0.625±0,5% 0.625±0,5% 0.625±0,5% 0.625±0,5% V
Besleme voltajı +5±5% V
Ofset voltajı 2.5±0.5% V
Referans voltajı ((VR) 2.5±0.75% V
Ofset voltajı Drift ≤±0,5@-40°C+85°C mV/°C
Doğruluk ≤±0.2 % FS
Sınıf ≤±0.7 %
Di/dt >50 A/μS
Yanıt süresi < 500 nS
Bant genişliği ((-1db) DC ¢200 KHZ
İzolasyon voltajı 50 Hz, 1 dakika.2.5 KV
Çalışma sıcaklığı -40+85 °C
Depolama sıcaklığı -40+105 °C

Hall Efekti Akım Sensörü HBC-DSR5 Serisi 40A VF Hız Düzenlemesi ve PV Koruması için Analog Voltaj Çıktısı

Notlar:Ürün özellikleri özelleştirilebilir

Sık Sorulan Sorular

S: Manyetik denge Hall etkisi sensörü ile standart Hall sensörü arasındaki fark nedir?

A:Amanyetik denge Hall etkisi sensörü (kapalı döngü)Karşıt bir manyetik alan üretmek için bir telafi bobini kullanır ve çekirdeğin net manyetik akışını sıfıra getirir. Bu daha yüksek doğruluk ve daha düşük sıcaklık akışı sağlar.Bir standart açık döngü Hall sensörü doğrudan Hall voltaj çıkışını güçlendirir, daha basit bir yapıya sahip ancak nispeten daha düşük doğruluğa sahiptir.

S: Bu sensör hangi akım türlerini ölçebilir?

A:Ölçebilir.DC, AC, nabız ve düzensiz akımlarÇeşitli karmaşık akım dalga biçimlerinin kesin ölçümü için uygundur ve değişken frekanslı sürücülerin, inverterlerin ve yeni enerji uygulamalarının gereksinimlerini karşılar.
