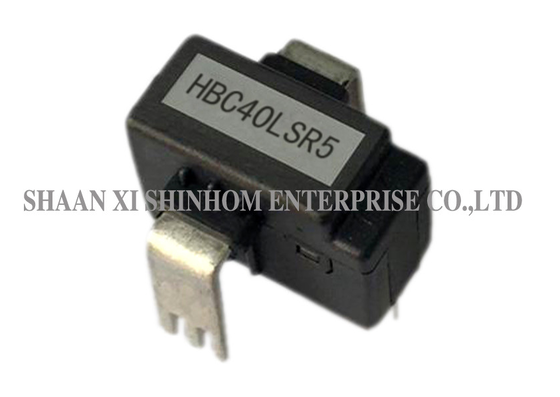

Yeni Enerji ve Batarya Yönetimi için Hall Etkili Akım Sensörü HBC-LSR5 Serisi 50A 0.8V Çıkış

5000 adet
MOQ
Pazarlık edilebilir
fiyat
Hall Effect Current Sensor HBC-LSR5 Series 50A 0.8V Output for New Energy and Battery Management
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Besleme gerilimi: 5V (±%5)
Nominal Giriş: 0A~50A
Nominal Çıkış: ±0,8V±0,5%
Ofset voltajı: 2,5V±0,5
Çıkış voltajı kayması: ≤±0,05mV/°C
Özelleştirilmiş: Evet
Vurgulamak:

Hall Efekti Akım Sensörü 50A

,

Hall Etkili Akım Sensörü 0.8V Çıkış

,

Pil yönetimi için Hall etkili akım sensörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: HBC-LSR5
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 1000000/ay
Ürün Açıklaması

HBC-LSR5 serisi kapalı döngü Hall etkisi akım sensörü, ölçüm için Hall etkisini ve sıfır akı dengeleme yöntemini kullanır ve birincil ve ikincil devreler arasında elektriksel izolasyon sağlar. 0-50A ölçüm aralığında DC, AC veya darbe akımlarını doğru bir şekilde ölçer. Ürün 5V±%5 besleme voltajına ve ±0.8V±%0.5 nominal çıkış voltajına sahiptir. Yüksek doğruluk ve kolay kurulum sunar. Farklı nominal giriş akımları ve çıkış akımlarının özelleştirilmesi desteklenir. Endüstriyel kontrol, güç izleme, yeni enerji, pil yönetimi ve çeşitli DC/AC/darbe akımı ölçüm uygulamalarında yaygın olarak kullanılır.

Özellikler:
  • Çalışma akımları: 0 ila 50A
  • Güç kaynağı: 5V ±%5
  • Nominal çıkış voltajı: ±0.8V±%0.5
  • Kolay montaj
  • Yüksek doğruluk sınıfı
Uygulamalar:
  • Anahtarlamalı güç kaynakları (SMPS)
  • Kesintisiz güç kaynakları (UPS)
  • Kaynak uygulamaları için güç kaynakları
  • Pille çalışan uygulamalar
  • AC değişken hızlı sürücüler ve servo motor sürücüleri
  • DC motor sürücüleri için statik dönüştürücüler
ELEKTRİKSEL VERİLER:

HBC06

LSR5

HBC10

LSR5

HBC15

LSR5

HBC20

LSR5

HBC25

LSR5

HBC30

LSR5

HBC40

LSR5

HBC50

LSR5
Nominal giriş akımı(IP) 6 10 15 20 25 30 40 50 A
Test akımı aralığı ±15 ±25 ±37.5 ±50 ±62.5 ±75 ±100 ±105 A
Ters çevirme oranı(Np/Ns) 1:1200 1:1000 1:1125 1:1000 1:1250 1:1125 1:1000 1:1000 T
Nominal çıkış voltajı ±0.8±%0.5 V
Besleme voltajı +5±%5 V
Ofset voltajı 2.5±%0.5 V
Referans voltajı(VR) 2.5±%0.8 V
Harici referans voltajı 2.0-2.8 V
Ofset voltajı Kayması ≤±0.1 mV/℃
Çıkış voltajı Kayması ≤±0.05 mV/℃
Doğrusallık(Ip=0-±Ipn) ≤±0.2 %FS
Sınıf ≤±1.0 %
di/dt ＞50 A/µS
Tepki süresi ≤1 µS
Bant genişliği(-1db) DC～100 KHZ
İzolasyon voltajı 2.5@(50HZ,1dak) KV
Çalışma Sıcaklığı -40～+85 ℃
Depolama Sıcaklığı -40～+105 ℃

Notlar: Ürün özellikleri özelleştirilebilir

Yeni Enerji ve Batarya Yönetimi için Hall Etkili Akım Sensörü HBC-LSR5 Serisi 50A 0.8V Çıkış
SSS

S: Sıfır akı dengeleme yönteminin çalışma prensibi nedir?

C: Sıfır akı dengeleme yöntemi (kapalı döngü Hall etkisi), ölçülen akımın ürettiği manyetik alanı tespit etmek için bir Hall elemanı kullanır. Çıkış sinyali, çekirdekteki net manyetik akıyı sıfırda tutmak için karşı bir manyetik alan üreten bir kompanzasyon bobinini sürer. Kompanzasyon akımı, ölçülen akımla orantılıdır ve yüksek doğrulukta, düşük sıcaklık kaymalı ölçüm sonuçları sağlar.

S3: Bu ürün özelleştirmeyi destekliyor mu?

C: Evet. Çeşitli uygulama gereksinimlerini karşılamak için farklı nominal giriş akımları ve çıkış akımı özelliklerinin özelleştirilmesi mevcuttur. Detaylar için lütfen satış ekibimizle iletişime geçin.

S: Bu sensör ne tür akımları ölçebilir?

C: Doğru bir şekilde ölçebilir DC, AC ve darbe akımları, çeşitli karmaşık akım dalga formu ölçüm gereksinimleri için uygundur.
