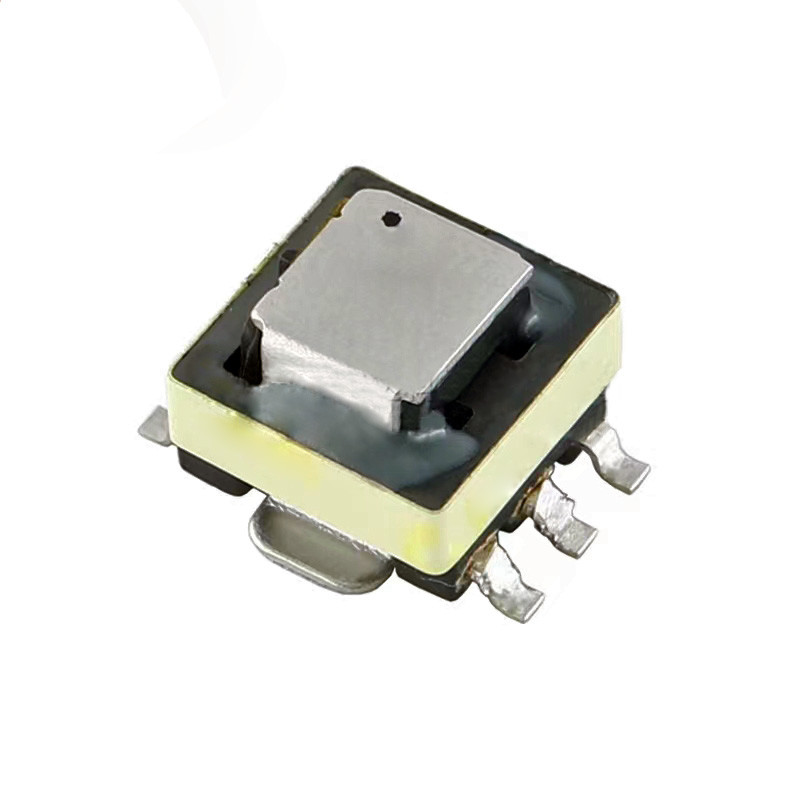

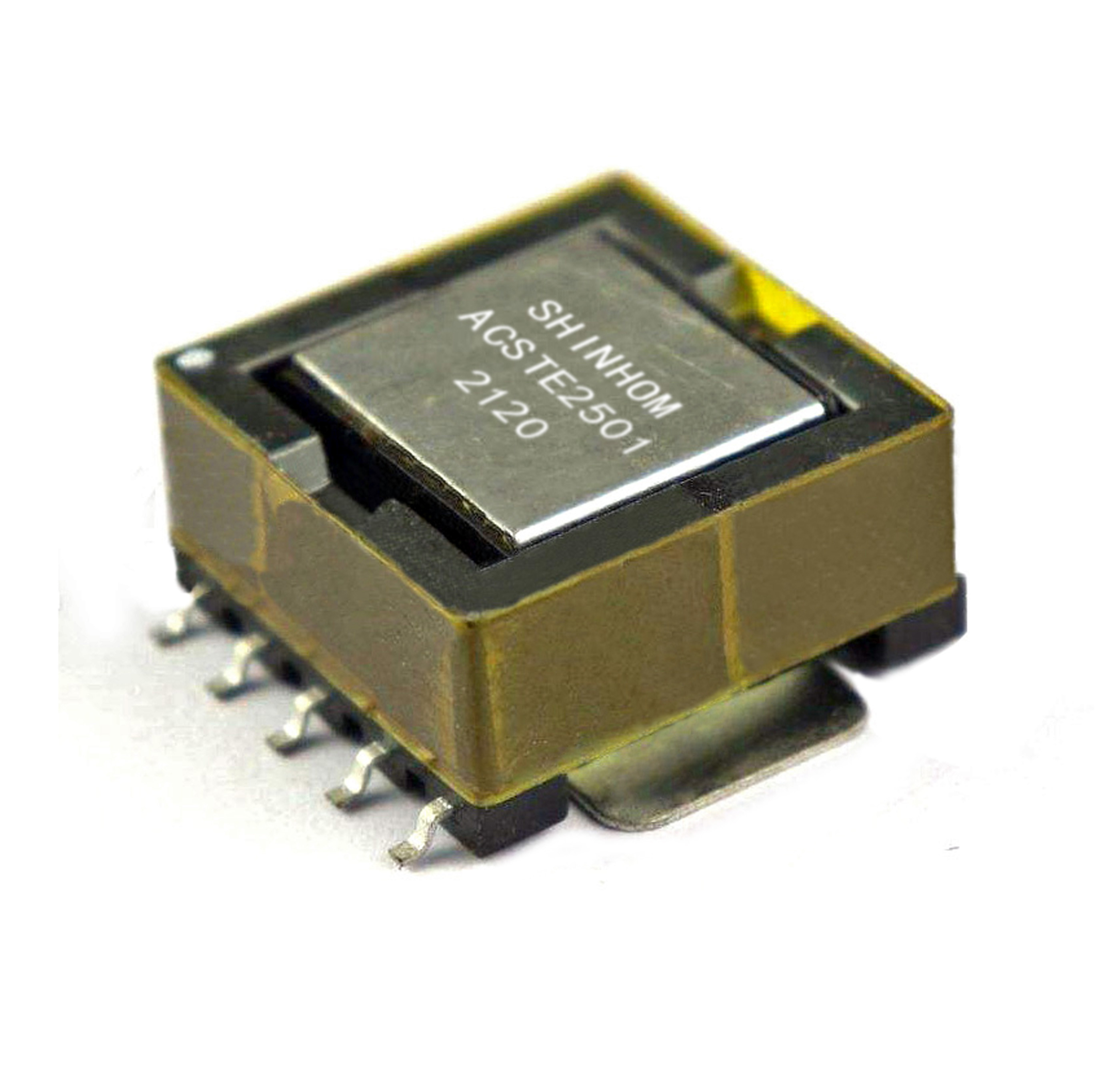

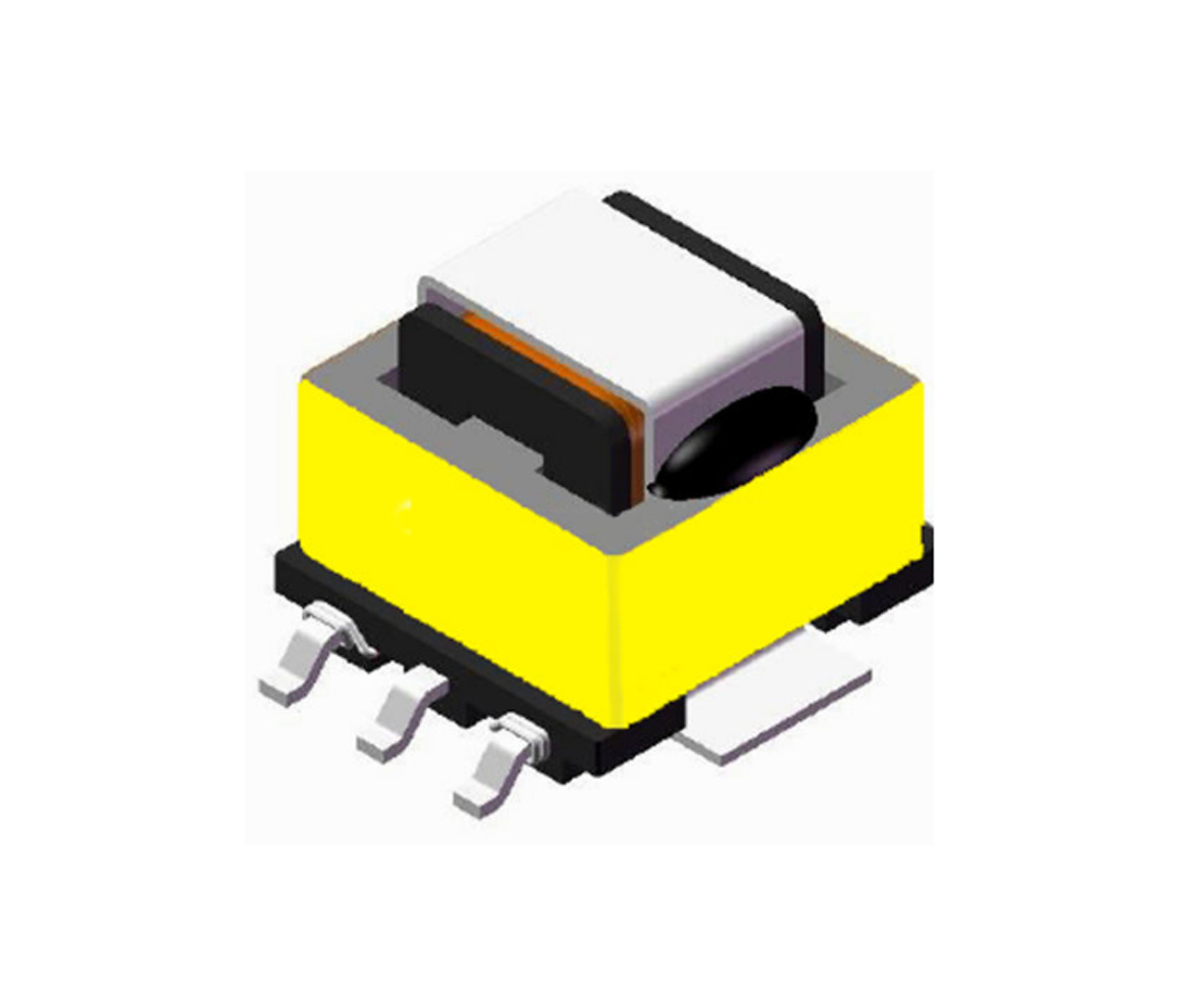

EFD25 SMD Akım Algılama Transformatörleri Yüksek Frekans

EE4.6 SMD Yüksek Frekanslı Akım Algılama Transformatörleri, SMD Akım Trafoları

Özellik:

• Dönüş Oranı: 1:100 1:150 1:200 mevcut
• 50 Ampere kadar algılanan akım
• 500KHz ve üzeri kullanım için tasarlanmıştır
• Çok düşük birincil direnç
• SMPS uygulamaları için yüksek frekanslı akım trafoları
• Yüksek geçirgenlikli ferrit akım transformatörleri
• Düşük profilli akım trafoları
• PCB montajlı akım transformatörleri
• Güvenilir lineer performans transformatörleri

Uygulamalar:

• Anahtarlamalı güç kaynağında sürekli AC akım izleme
• Aşırı yük ve kısa devre koruması
• Konvansiyonel ve xEV (EV, HEV, FCEV) araçlarda cer motoru ve akü yönetim sistemlerinde akım ölçümü.
• 48 V araç elektrik sistemlerinde de kullanılabilir.

Notlar:

• 50 A birincil akım, 25 ℃ ortam sıcaklığından 40 ℃ sıcaklık artışına neden olur.Daha yüksek akım daha büyük bir sıcaklık artışına neden olur
• Çalışma sıcaklığı : -55℃ ila 125℃
• Depolama sıcaklığı Bileşen: -40℃ ila +105℃
• Bant ve makara paketleme: -40℃ ila +80℃
• Nem hassasiyet seviyesi(MSL) 1 (<30°/%85 bağıl nemde sınırsız zemin ömrü)
• 100kHz, 0.1 Vrms, 0 Adc'de ikincil pinler arasında ölçülen endüktans
• Frekans aralığı: 50KHz - 500KHz
• HP 4284A LCR Metre veya eşdeğeri üzerinde 0Adc'de ölçülen endüktans
• Chroma 16502 mikro-ohmmetre veya eşdeğeri üzerinde ölçülen DCR

Notlar: Ürün özellikleri özelleştirilebilir
