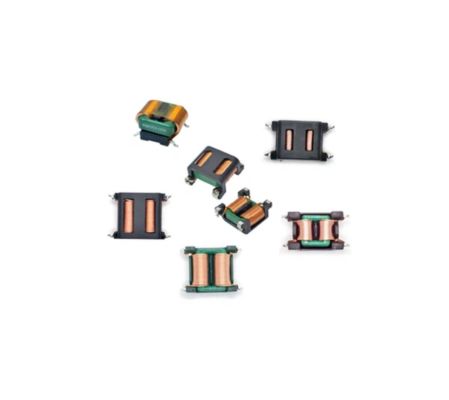

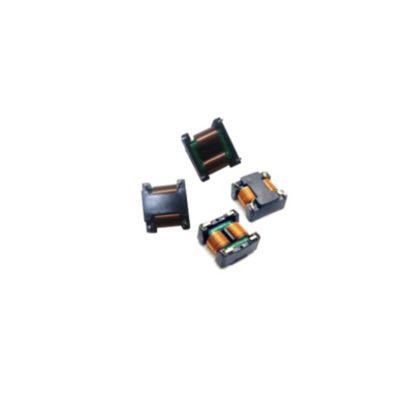

Yüksek Performanslı Düşük Dirençli UL94V-0 Ortak Mod Şok Bobini ve Gürültü Filtrelemesi için SMD Endüktör

Sağlam güç yönetimi çözümleri için tasarlanan SQS1515A Serisi, yüksek verimliliğe sahiptirSMD indüktörleribirinci sınıf olarak tasarlandıgüç kaynağı filtreleri. Bunlardüşük DCR ortak mod bobinleriDüşük frekanslarda yüksek empedans ve minimum çekirdek sızıntısı ile karakterize edilen, üstün ortak mod gürültü bastırma sağlamak için kare çekirdekten ve gelişmiş yüksek geçirgenliğe sahip malzemeden yararlanın.

• Yüksek yoğunluklu PCB tasarımları için kompakt SMD düz paketi
• Düşük sızıntı ve ultra düşük DC direnci (DCR) için kare çekirdek yapısı
• Yüksek geçirgenliğe sahip malzeme düşük frekanslarda yüksek empedans sağlar
• Düşük kaçak kapasitans nedeniyle mükemmel gürültü azaltma
• Yüksek dayanım gerilimi ve yüksek izolasyon direnci
• UL94V-0 yanıcılık derecesi
• RoHS ve REACH uyumlu

• Test Frekansı: 1,0 kHz, 0,25 V
• Nominal Gerilim: 80 Vac - 265 Vac
• Dayanma Gerilimi: 2 saniye boyunca 1,0 kVac
• Çalışma Sıcaklığı Aralığı: -25°C ila +125°C (bobin sıcaklık artışı dahil)
• Depolama Sıcaklık Aralığı: -25°C ila +100°C
• Yalıtım Direnci: 100 MΩ Min. @ 500 VDC

SQS1515A Serisi, aşağıdakiler de dahil olmak üzere çok çeşitli orta ila yüksek güçlü uygulamalarda etkili EMI filtreleme için ideal seçimdir:

• Anahtarlama Modlu Güç Kaynakları (SMPS):Endüstriyel ve tüketici elektroniği için yüksek yoğunluklu ve yüksek güçlü tasarımlar
• Tüketici Elektroniği:Güç adaptörleri, LCD/LED televizyonlar ve yüksek akımlı pil şarj cihazları
• Ev Aletleri:Çamaşır makineleri, klimalar ve diğer yüksek güçlü ev aletleri
• Endüstriyel Ekipmanlar:Motor sürücüleri, kontrol sistemleri ve otomasyon makineleri için güç kaynakları
