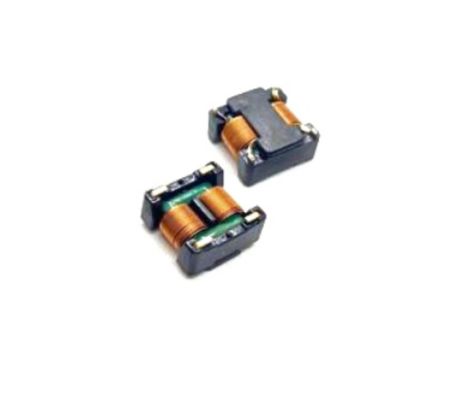

Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter

5000
MOQ
Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Vurgulamak:

Ultra Düşük DCR Genel Mod Boğuşu

,

Kompakt SMD Ortak Mod Şok
Temel bilgiler
Menşe yeri: Çin
Marka adı: SHINHOM
Sertifika: RoHS
Model numarası: SQS1010A
Belge: SQS1010A Series_.pdf
Ödeme & teslimat koşulları
Teslim süresi: 2 ~ 8 hafta
Ödeme koşulları: L/C,T/T
Ürün Açıklaması
Güç Kaynağı Gürültü Bastırma için Kompakt, Yüksek Performanslı Ultra Düşük DCR SMD Düz Ortak Mod Şok Bobini
Modern güç elektroniği için tasarlanan SQS1010A Serisi, yüksek kaliteli bir ürün yelpazesini temsil ederSMD indüktörleriolarak özel olarak tasarlanmışortak mod bobinleriÜstün elektromanyetik parazit bastırma için.
Temel Özellikler
  • Alanı kısıtlı PCB tasarımları için kompakt SMD düz paketi
  • Düşük sızıntı ve azaltılmış DC direnci (DCR) için kare çekirdekli yapı
  • Yüksek geçirgenliğe sahip malzeme düşük frekanslarda yüksek empedans sağlar
  • Düşük kaçak kapasitans nedeniyle mükemmel gürültü azaltma
  • Yüksek yalıtım direnci ve UL94V-0 yanıcılık derecesi
  • RoHS ve REACH uyumlu, küresel pazarlara uygun
Özellikler
Parça Numarası Endüktans Min. (mH) DCR Maks. (mΩ) Nominal Akım (A) Tel Ölçer Ref.
SQS1010A-001 10 200 0,8 - 1,2 0,1*0,7 37
SQS1010A-002 10 200 1,0 - 1,5 0,1*1,0 37
Teknik Bilgiler ve Çalışma Koşulları
  • Test Frekansı: 1,0 kHz, 0,25 V
  • Nominal Gerilim: 80 Vac - 265 Vac
  • Dayanma Gerilimi: 2 saniye boyunca 1,0 kVac
  • Çalışma Sıcaklığı Aralığı: -25°C ila +125°C (bobin sıcaklık artışı dahil)
  • Depolama Sıcaklık Aralığı: -25°C ila +100°C
  • Yalıtım Direnci: 100 MΩ Min. @ 500 VDC
Uygulamalar
  • Anahtarlama Modlu Güç Kaynakları (SMPS):Tüketici ve endüstriyel ekipmanlar için yüksek yoğunluklu tasarımlar
  • Tüketici Elektroniği:LCD/LED Televizyonlar, dizüstü bilgisayar güç adaptörleri ve pil şarj cihazları
  • Ev Aletleri:Çeşitli ev cihazlarında güç yönetimi ve gürültü filtreleme
  • Endüstriyel Elektronik:Kontrol sistemlerinde ve motor sürücülerinde güç hattı gürültüsünün bastırılması
