LPM6030B Serisi 3.0mm Ultra Düşük Profil, Yüksek Doymuşluk Akımı (39A) ve Yüksek Akım Güç devreleri için Ultra Düşük DCR ile SMD Kalıplandırılmış Güç Endüktörü

5000
MOQ
LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Vurgulamak:

3

,

0 mm Ultra Düşük Profilli SMD Güç İndüktörü

,

Yüksek Doygunluk Akımı Kalıplanmış Güç İndüktörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: SHINHOM
Sertifika: RoHS
Model numarası: LPM6030B
Belge: LPM6030B Series_.pdf
Ödeme & teslimat koşulları
Teslim süresi: 2~8 hafta
Ödeme koşulları: L/C,T/T
Ürün Açıklaması

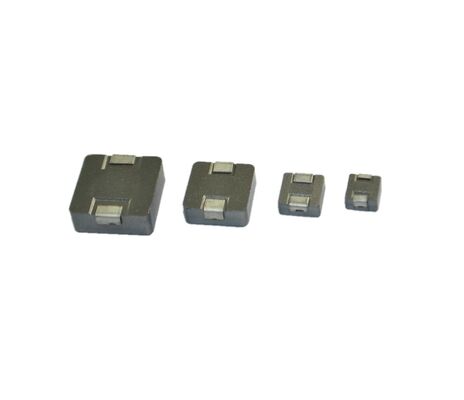

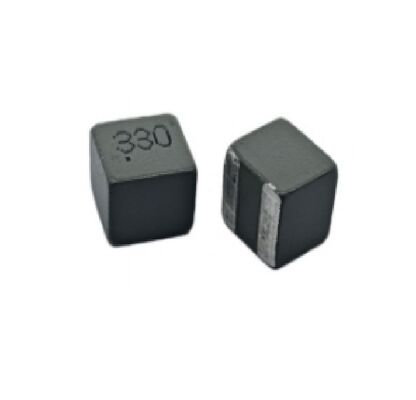

SMD Kalıplandırılmış Güç Endüktörleri LPM6030B Serisi
Uzay kısıtlı, yüksek akımlı güç devreleri için tasarlanan LPM6030B serisi, düşük profilli indüktor teknolojisinde bir atılımdır.Gelişmiş karbonil demir tozu çekirdekleri kullanılıyor, bu SMD güç indüktörleri, zorlu yük koşullarında istikrarlı çalışmayı sağlayan, 39A'ya kadar değerlendirilen olağanüstü yüksek doymak akım performansı sunar.Ultra düşük DCR'leri iletken kayıplarını en aza indirir., onları taşınabilir ve kompakt elektroniklerde yüksek verimli, yüksek yoğunluklu güç dönüştürme tasarımları için ideal hale getiriyor.
Temel Özellikler
  • İndüktansa aralığı: 0.18μH ila 3.3μH (± 20% @0Adc)
  • Sıcaklık dereceli akımı (IDC): 8A ila 32A
  • Doymak akımı (Isat): 12.2A ila 39A
  • DCR (Tip): 1,59mΩ'dan 19,92mΩ'ya kadar
  • Kendi kendine yankılanan frekans (tip): 26MHz'den 141MHz'e kadar
  • Ultra düşük profil: 6.6mm x 6.4mm x 3.0mm
  • % 100 kurşunsuz ve RoHS uyumlu
  • Çalışma sıcaklığı: -40°C - +165°C
Teknik özellikler
Parametreler Aralık/Değer
İndüktansa aralığı 0.18μH ila 3.3μH (±20% @0Adc)
İsimlendirilmiş ısı akımı (IDC) 8A ila 32A
Doymuşluk Akımı (Isat) 12.2A ila 39A
DCR (Tipik) 1.59mΩ'dan 19.92mΩ'ya
Kendi Kendine Rezonans Frekansı 26MHz'den 141MHz'e kadar
Boyutları 6.6mm x 6.4mm x 3.0mm
Çalışma sıcaklığı -40°C - +165°C
Başvurular
  • Dizüstü bilgisayarlarda ve ultrabooklarda CPU ve GPU güç dağıtımı için yüksek akımlı DC/DC dönüştürücüler
  • Akıllı telefonlarda, tabletlerde ve LCD ekranlarda güç yönetimi modülleri (PMM)
  • Ağ ve iletişim ekipmanları için araç içi güç kaynakları
  • Sunucularda ve depolama cihazlarında yükleme noktası (PoL) dönüştürücüler
  • DSC, DVC ve PDA dahil olmak üzere taşınabilir tüketici elektroniği
Sıkça Sorulan Sorular
LPM6030B'nin 3.0 mm yüksekliğinin en büyük avantajı nedir?
Ultra düşük 3,0 mm profil, Z-yüksekliği kritik derecede sınırlı olan ince dizüstü bilgisayarlar ve kompakt modüller gibi son derece ince modern cihazlara entegre edilmesini sağlar.
Yüksek doygunluk akımı DC/DC dönüştürücülere nasıl fayda sağlar?
Yüksek bir doymak akımı, induktorun yüksek yük koşullarında induktanlığını korumasını sağlar, performans düşüşünü önler ve CPU / GPU VRM uygulamalarında istikrarlı bir voltaj çıkışı sağlar.
Bu indüktörler yüksek frekanslı devreye uygun mu?
Evet, daha düşük indüktans modelleri için tipik 141MHz'ye kadar SRF ile, modern yüksek frekanslı anahtar modlu güç kaynaklarında kullanılmak için kararlıdırlar.
Sıcaklık derecesi (IDC) neyi gösterir?
Endüktörün sıcaklığının çevre sıcaklığından yaklaşık 40 °C yükselmesine neden olan DC akımdır ve sürekli çalışmada termal yönetim için bir kılavuz sağlar.
