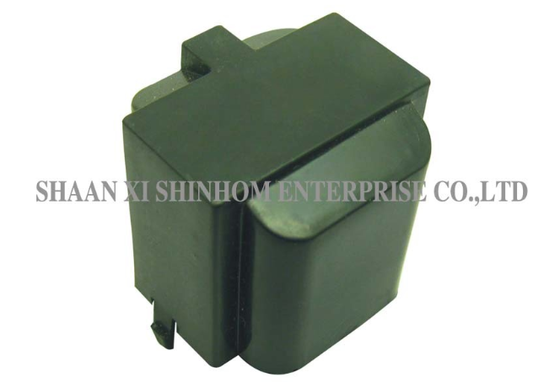

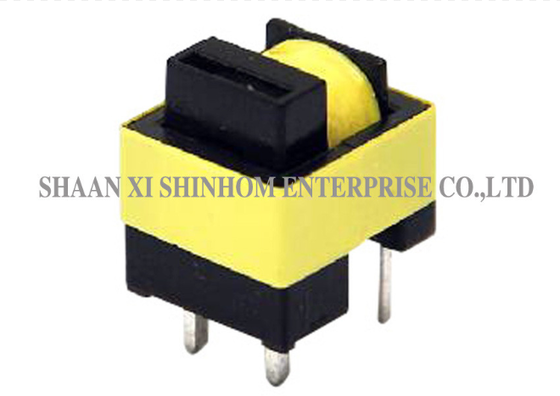

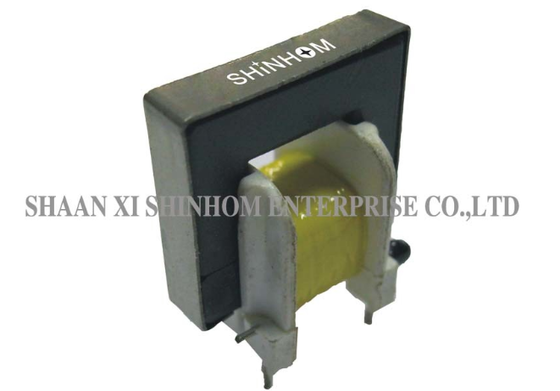

SMD Yüksek Frekanslı Akım Transformörü ACST014-016 Serisi Düşük Profilli DC-DC Dönüştürücüler ve IP/OP Aygıtları

Bu ACST014-016 serisi yüksek frekanslı akım transformatörü, anahtarlamalı güç kaynağı çıkış yumuşatma filtreleme, EMI/RFI bastırma ve DC-DC dönüşüm uygulamaları için tasarlanmıştır. Anma akımı 10A kadar çıkabilir. Dört farklı sarım oranı seçeneği mevcuttur: 1:1000, 1:2000, 1:2500 ve 1:3000, farklı örnekleme doğruluğu gereksinimlerine uygundur. Ürün toroidal çekirdek ve düşük profilli tasarım kullanır. Doğrudan PCB üzerine monte edilir. Gövdesi PBT 94V0 alev geciktirici malzemeden yapılmış olup epoksi dolguludur, bu da kararlı ve güvenilir bir yapı sağlar. İzolasyon direnci: ≥100MΩ (500V DC). Dayanım gerilimi testi: 4000V/1mA/60 saniye, yüksek güvenlik sunar. Anahtarlamalı güç kaynağı çıkış yumuşatma filtreleme, prizma ve dalgalanma bastırma, EMI/RFI filtreleme ve DC-DC dönüşüm gibi alanlarda yaygın olarak kullanılır.

1.  Düşük profil, doğrudan PCB'ye monte edilebilir.
2.  PBT 94V0 Gövde, yanmaz epoksi reçine, kararlı.
3.  Toroidal yüksek frekanslı akım transformatörü
4.  Akım aralığı: maksimum 10A'e kadar
5.  Sarım oranı: 1:1000, 1:2000, 1:2500, 1:3000

1.  Anahtarlamalı güç çıkışı ve yumuşatma devreleri
2.  Yüksek frekanslı SMP'ler için şok bobini olarak kullanılır
3.  Prizma dalgalanmalarına karşı önlem
4.  EMI/RFI filtreleri
5.  DC/DC dönüştürücüler
6.  IP ve OP cihazları

1.  Çalışma Frekans aralığı: 20Hz~500Hz
2.  İzolasyon direnci: 500V DC >100MΩ
3.  Hi-Pot : 4000V 1mA 60S
4.  Sıcaklık aralığı: -25°C ila +85°C
5.  Depolama Sıcaklığı: -40°C ila +105°C
6.  Lehimleme ısısına dayanıklılık: 260°C 10 saniye boyunca
7.  İşaretleme: Parça numarası ve tarih kodu

Not: Ürün özellikleri özelleştirilebilir.

S: Hangi sarım oranı seçenekleri mevcuttur? Nasıl seçilir?

C: ACST014-016 serisi, dört sarım oranı seçeneği sunar: 1:1000, 1:2000, 1:2500 ve 1:3000. Daha yüksek bir sarım oranı, daha düşük ikincil çıkış akımı anlamına gelir ve daha küçük akımları ölçmek veya yüksek hassasiyetli örnekleme devreleriyle kullanmak için uygundur. Seçim, ölçülen akım aralığına ve aşağı akım örnekleme devresinin hassasiyetine dayanmalıdır. Öneriler için teknik destekle iletişime geçmenizi öneririz.

S: PBT 94V0 gövdenin avantajları nelerdir?

C: PBT, mükemmel elektriksel yalıtım ve mekanik mukavemet sunar. 94V0 alev geciktirici derecesi, malzemenin anormal ısıtma koşullarında kolayca tutuşmamasını sağlar. Epoksi dolgu ile birleştiğinde, ürün yapısı kararlı, ısıya dayanıklı ve neme dayanıklıdır, zorlu güç kaynağı ortamları için uygundur.
