Enerji Ölçümü ve Güç İzleme İçin Mini Yüksek Frekanslı CT ACST Serisi

müzakere
MOQ
Pazarlık edilebilir
fiyat
Miniature High-Frequency CT ACST Series for Energy Metering and Power Monitoring
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Dönüş: 1:50, 1:100, 1:200 ve 1:300, 1:50CT, 1:100CT, 1:200CT, 1:300CT
Frekans Aralığı: 1kHz ila 1MHz
yüksek pot: 4000V,1mA,60S
İç delik: 4,5 mm
Sıcaklık Aralığı: -25°C ile +85°C arası
Depolama Sıcaklığı: -40°C ile +105°C arası
Vurgulamak:

Enerji ölçümü için mini yüksek frekanslı CT

,

ACST Serisi akım algılama transformatörü

,

Güç izleme için yüksek frekanslı CT
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS/ISO/UL/CE/IATF16949/CNAS
Model numarası: ACST Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/ay
Ürün Açıklaması

ACST Serisi PCB Mount Miniatür küçük DC Immune Current Transformer, CT,Current transformer Üreticisi

BuACST serisiminyatür PCB montajlı yüksek frekanslı akım transformatörü, yüksek frekanslı akım algılama, enerji ölçümü ve güç izleme uygulamaları için tasarlanmıştır.Dört standart dönüş oranı seçenekleri mevcuttur: 1:50, 1:100, 1:200, ve 1:300 (merkez-tap CT sürümleri de mevcuttur). Çalışma frekans aralığı 1kHz'den 1MHz'e kadar. Ürün, bir toroidal çekirdek ve düşük profilli bir tasarım kullanır. Doğrudan PCB'ye monte edilir.Epoxy dolgu ile PBT 94V0 alev gerileyici malzemeden yapılmıştır., istikrarlı ve güvenilir bir yapı sağlar. DC bağışıklık özelliği, DC bileşenleri içeren akım algılama uygulamalarında doğruluğu sağlar. İzolasyon direnci: ≥100MΩ (500V DC).Voltaj testine dayanır: 4000V/1mA/60 saniye. AC/DC ve DC-DC dönüştürücülerinde, enerji sayaçlarında, güç vericilerinde, yüksek frekanslı akım kontrol devrelerinde ve nabız akım testlerinde yaygın olarak kullanılır.

Özellikler

  • Akım aralığı: en fazla 50A
  • Dönüş oranı: 1:50, 1:100, 1:200 ve 1:300, 1: 50CT, 1: 100CT, 1: 200CT, 1: 300CT
  • Çalışma frekans aralığı: 1kHz - 1MHz
  • İzolasyon direnci: 500V DC >100MΩ
  • Hi-Pot: 4000V 1mA 60S
  • Sıcaklık aralığı: -25°C - +85°C
  • Depolama sıcaklığı: -40°C - +105°C
  • Lehimleme ısısına direnç: 10 saniye boyunca 260°C
  • Düşük profil, doğrudan PCB'ye.
  • PBT 94V0 Yanmaya dayanıklı epoksi reçine, istikrarlı.
  • Toroid yüksek frekanslı akım transformatörü
  • Uygulamalar: Yüksek frekanslı akım kontrol devre ve darbe akımı testi, AC/DC, DC-DC dönüştürücüler
  • İşaretleme: Parça numarası ve tarih kodu

Uygulamalar

  • AC enerji ölçer Güç dönüştürücü RTU
  • Koruma akımı transformatörü
  • AC kilowatt saat ölçer
  • Elektronik izleme sistemi

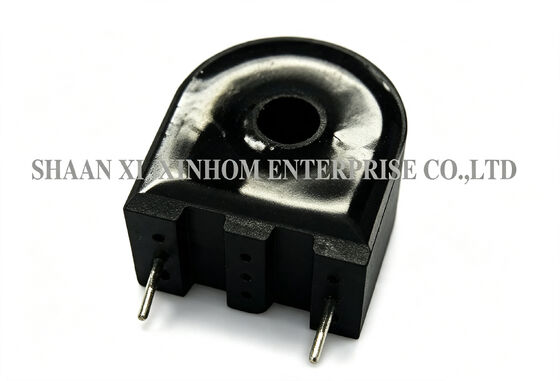

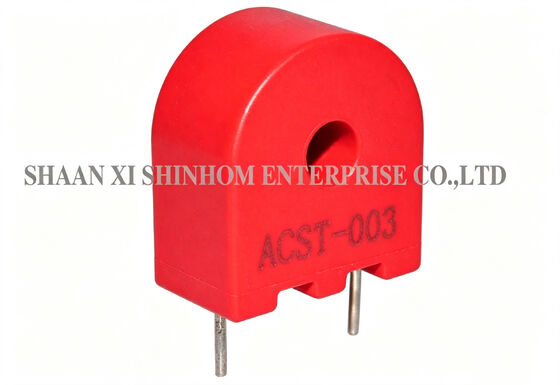

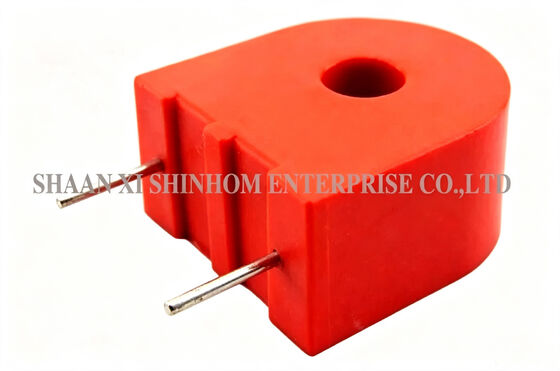

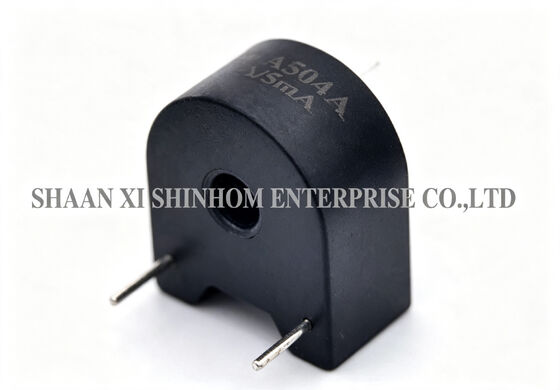

 Enerji Ölçümü ve Güç İzleme İçin Mini Yüksek Frekanslı CT ACST Serisi Enerji Ölçümü ve Güç İzleme İçin Mini Yüksek Frekanslı CT ACST Serisi

Not: Ürün özellikleri özelleştirilebilir.

Sık Sorulan Sorular

S: ACST serisi için hangi dönüş oranı seçenekleri mevcuttur?

A:BuACST serisiDört standart dönüş oranı seçeneği sunar:1:50,1:100,1:200, ve1:300. ModellerCT sonek(örneğin, 1:50CT) ikincil sargıların birMerkeze dokununBu, merkez dokunuşunu gerektiren itme-çekme sürücüler veya diferansiyel sinyal edinme devreleri için uygundur. CT soneksiz modeller standart iki tel ikincil çıkışlardır.

S: DC bağışıklık özelliğinin önemi nedir?

A:BuDC bağışıklığıÖzellik, akım transformatörünün DC yanlısı bileşenlerle AC akımı ölçerken doğruluğunu koruduğunu gösterir.Bu özellik özellikle AC / DC dönüştürücülerde önemlidir, pil şarj / boşaltma akımı izleme ve DC yanlısı ile darbe akımı testi.
