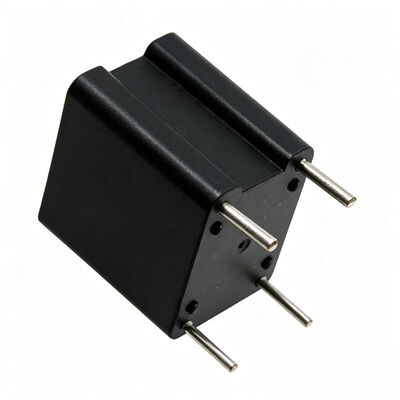

Yüksek Hassasiyetli PCB Montaj Akım Trafosu ACST-2 Serisi SMPS Akım Algılama İçin 15A'e Kadar

ACST-2 Serisi PCB Montaj Yüksek Hassasiyetli Akım Transformatörleri, 15A'e Kadar Maksimum Akım Aralığı Mevcut

ACST-2 serisi yüksek hassasiyetli PCB montajlı akım transformatörü, anahtarlamalı güç kaynağı akım algılama uygulamaları için tasarlanmıştır. Anma akımı 15A'e kadar olup, 10kHz ila 200kHz frekans aralığına sahiptir. Dört standart çevrim oranı seçeneği mevcuttur: 1:50, 1:100, 1:200 ve 1:300, buna karşılık gelen ikincil çevrimler 50, 100, 200 ve 300 çevrimdir. Ürün, 1 çevrim birincil sargı ve 130°C yalıtım sistemi kullanır. İzolasyon gerilimi 3750Vrms'dir ve IEC950 yalıtım gereksinimlerini karşılar. Hem tek yönlü hem de çift yönlü çalışma modlarını destekler. Anahtarlamalı güç kaynağı akım örneklemesi, aşırı akım koruması ve geri besleme kontrolü uygulamalarında yaygın olarak kullanılır.

ÖZELLİKLER

• IEC950 yalıtım gereksinimlerini karşılar
• 3750Vrms birincil-ikincil arıza gerilimi
• Frekans aralığı 10kHz ila 200kHz
• Akım aralığı: maksimum 15A'e kadar
• Çevrim oranı: 1:50, 1:100, 1:200, 1:300 mevcut
• Çalışma sıcaklığı: -40 ila 85°C

Uygulamalar

• Anahtarlamalı güç kaynağı akım algılama

• Aşırı akım koruma devreleri

• Akım geri besleme kontrolü

• Yüksek frekanslı güç dönüştürücüler

• Tek yönlü anahtarlamalı güç kaynakları

• Çift yönlü anahtarlamalı güç kaynakları

• DC-DC dönüştürücüler

• Darbe akımı izleme

TEKNİK BİLGİLER

• Bu akım algılama transformatörleri, tabloda belirtildiği gibi 1 çevrim birincil sargıya, ikincil çevrimlere (Ns) ve 130°C yalıtım sistemine sahiptir.
• Referans değerler, tek yönlü çalışma, 50kHz, %40 görev faktörü ve tahmini 55°C sıcaklık artışı içindir.
• Maksimum kullanılabilir tepe algılama akımı (IPK), sıcaklık artışına veya çekirdek doygunluğuna bağlıdır ve çalışma koşulları için değerlendirilmelidir.
• Bu Akım Algılama Transformatörleri, 10kHz ila 200kHz frekanslarda çalışan, tek yönlü veya çift yönlü anahtarlamalı güç kaynağı uygulamaları için önerilir.
• Ölçek faktörü (KVI), sonlandırma direnci (RT) ile orantılıdır ve RT=NS olduğunda 1 volt/amper'e eşittir.
• İkincil endüktans (Ls), ACST-2050 için 15kHz ve 0.5V, ACST-2100 için 1V, ACST-2200 için 2V ve ACST-2300 için 3V'de ölçülür.

Notlar: Ürün özellikleri özelleştirilebilir

SSS

S: ACST-2 serisi için ölçek faktörü nasıl hesaplanır?

C: Ölçek faktörü KVI, sonlandırma direnci RT ile orantılıdır. Formül KVI = 1V/A × (RT / Ns)'dir, burada Ns ikincil çevrim sayısıdır. RT = Ns (Ω cinsinden) olduğunda, KVI = 1V/A olur, bu da 1A birincil akımın 1V ikincil çıkış gerilimi ürettiği anlamına gelir. Örneğin, ACST-2050 (Ns=50) için, 50Ω sonlandırma direnci ile, 1A birincil akım 1V ikincil çıkış üretir.

S: Doğru çevrim oranı nasıl seçilir?

C: Çevrim oranı seçimi, birincil akım aralığına ve gerekli ikincil örnekleme gerilimine bağlıdır. Daha düşük bir çevrim oranı (örneğin, 1:50) daha az ikincil çevrime, daha yüksek çıkış akımına sahiptir ve daha büyük akım algılama için uygundur. Daha yüksek bir çevrim oranı (örneğin, 1:300) daha fazla ikincil çevrime, daha düşük çıkış akımına sahiptir ve daha küçük akımlar veya daha yüksek çıkış gerilimi gerektiren uygulamalar için uygundur. Tepe birincil akım ve sonlandırma direnci değerine göre seçim yapmanızı öneririz.

S: Tek yönlü ve çift yönlü çalışma modları arasındaki fark nedir?

C: Tek yönlü modda, birincil akım her zaman aynı yönde (pozitif veya negatif) akar, bu genellikle flyback dönüştürücüler gibi topolojilerde bulunur. Çift yönlü modda, birincil akım pozitif ve negatif arasında değişir, bu genellikle push-pull ve tam köprü dönüştürücüler gibi topolojilerde bulunur. ACST-2 serisi her iki modu da destekler. Referans performans verileri %40 görev döngüsü ile 50kHz'de sağlanır.
