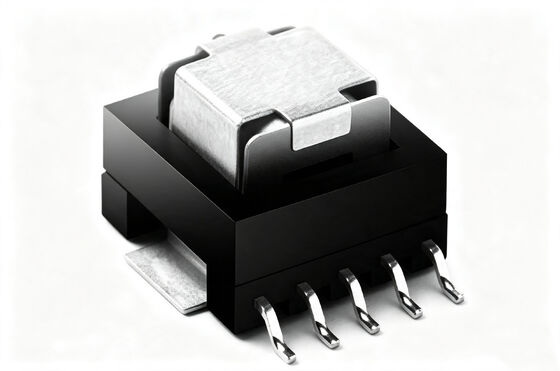

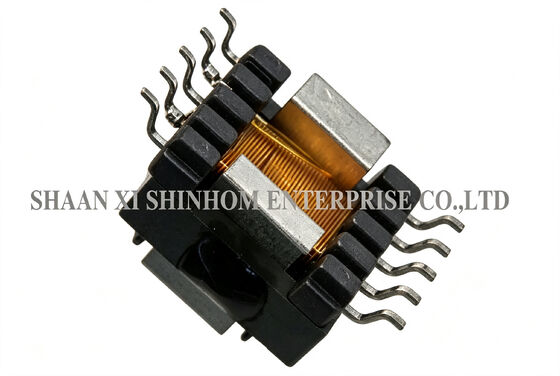

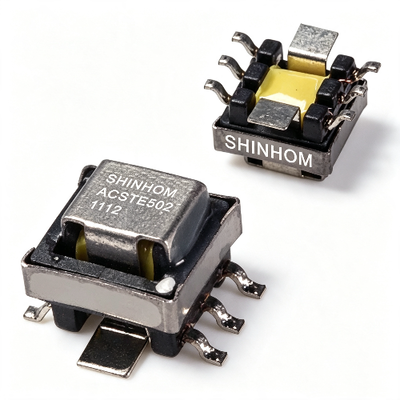

ACSTE12 Serisi SMD Akım Sensörü Transformörü

BuACSTE12 serisiSMD akım algılayıcı transformatörü, DC-DC ve AC-DC dönüştürücü uygulamalarında akım algılama için tasarlanmıştır.Ürün düşük profilli bir SMD paketi kullanır (yüksekliği 10 mm), bant boyutu 19.9mm × 15.0mm), otomatik yerleştirme ve geri akış lehimleme süreçleriyle uyumludur.2, EE5, EE8.3, EF12.6), esnek bir seçim sunan tam bir dönme oranı seçeneği ile enerji ölçümünde, güç izlemesinde, koruma CT'lerinde, AC/DC dönüştürücülerinde ve DC-DC dönüştürücülerinde yaygın olarak kullanılmaktadır.

Özellikler

• Yükseklik: 10 mm en fazla
• Parmak izi: 19.9mm X 15.0mm Max
• Frekans aralığı: 1KHz ila 500KHz
• Değerlendirilmiş akım: 35A'ya kadar
• Düşük profilli SMD akım transformatörleri
• Dönüş oranlarının tam seçimi
• EE4.2 EE5 EE8.3 EF12.6 mevcut
• Al ve yerleştirme uygulamaları için uygundur
• Lehimle geri akışa dayanır.

Uygulamalar

1. AC enerji ölçer Güç dönüştürücü RTU
2. Koruma akımı transformatörü
3. AC kilowatt saat ölçer
4. Elektronik izleme sistemi
5. DC/DC dönüştürücüler
6. AC/DC dönüştürücüler

Teknik Bilgi

1. İzolasyon direnci: 500V DC >100MΩ
2. Hi-Pot: 1500V 1mA 60S
3. Sıcaklık aralığı: -40°C - +125°C
4. Depolama sıcaklığı: -40°C - +125°C
5. Lehimleme ısısına direnç: 10 saniye boyunca 260°C
6. İşaretleme: Parça numarası ve tarih kodu

Notlar: Ürün özellikleri özelleştirilebilir
