Ana sayfa /Ürünler/Ferrit Boncuk/EMI bastırma ve gürültü filtreleme için ferrit boncuk indüktörü

EMI bastırma ve gürültü filtreleme için ferrit boncuk indüktörü

5000 adet
MOQ
Pazarlık edilebilir
fiyat

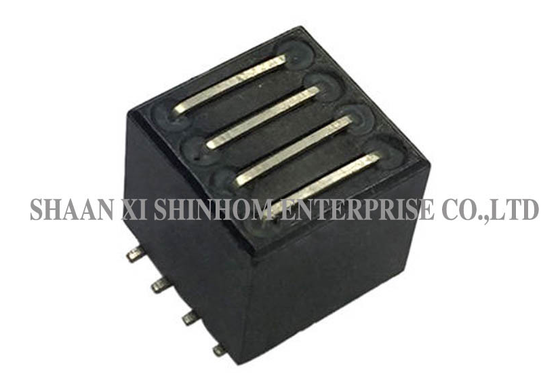

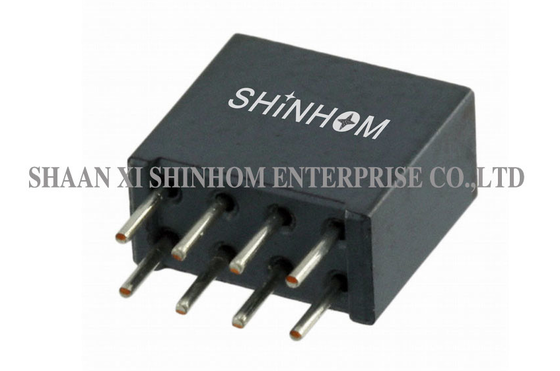

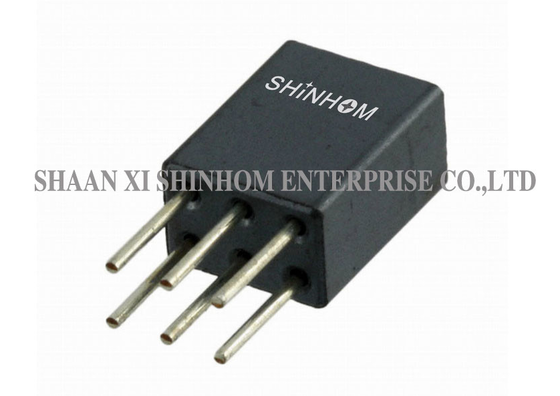

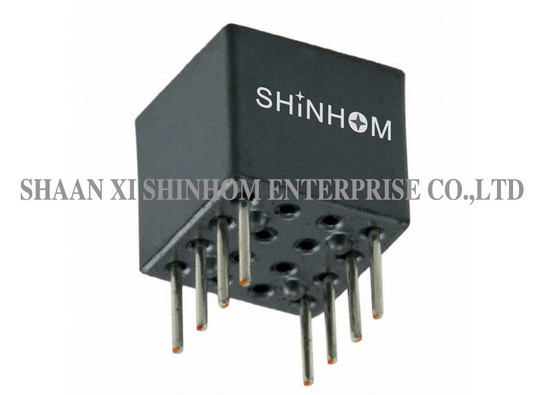

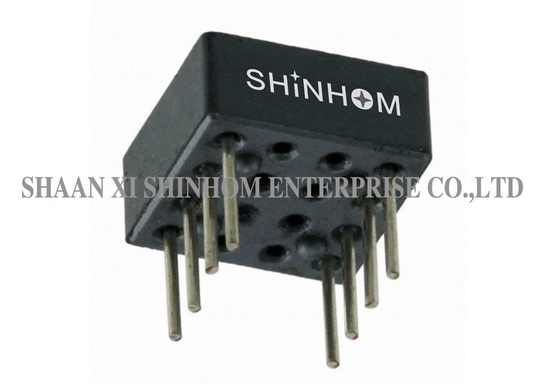

Ferrite Bead Inductor for EMI Suppression and Noise Filtering
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Boyut: 10,88*10,88*11,5 mm
Empedans@25MHz: 115Ω Min
Empedans@100MHz: 170Ω Min
Nominal Akım: 6A
İsimlendirilmiş ses gücü: 50V
Tip: SMD EMI Bastırma Ferrit boncuk
Vurgulamak:

EMI bastırma için ferrit boncuk indüktörü

,

Ferrit boncuk gürültü filtreleme bileşeni

,

EMI Baskı Ferrit boncuk
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SMB1010
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 1000000/ay
Ürün Açıklaması

ferrit boncuk indüktör yüksek frekanslı EMI bastırma ve gürültü filtreleme uygulamaları için tasarlanmıştır. SMD ve delikten geçmeli tipler dahil olmak üzere birden fazla paket seçeneği sunar. Ürün düşük DCR (maks. 15mΩ) ve yüksek akım kapasitesi (6.0A'e kadar) özelliklerine sahiptir, 50V nominal gerilime sahiptir. Empedans özellikleri: 25MHz'de min. 115Ω, 100MHz'de min. 170Ω. Gürültü filtreleme ekipmanları, amplifikatörler, anahtarlamalı regülatörler, güç kaynakları, mobil kablosuz cihazlar, DC-DC dönüştürücüler, kablosuz telefonlar, araç radyoları, ve GPS cihazları gibi alanlarda yaygın olarak kullanılır.

Özellikler
  • Empedans (@25MHz) – ≥115Ω
  • Empedans (@100MHz) – ≥170Ω
  • DCR – ≤15mΩ
  • Nominal akım – ≤6.0A
  • Nominal gerilim – ≤50V
  • Paket tipi – SMD / Delikten geçmeli
  • Yüksek frekanslı EMI bastırma
  • FCC/VDE standartlarına uygundur
Uygulamalar
  • Gürültü filtreleme ekipmanları
  • Amplifikatörler
  • Anahtarlamalı regülatörler
  • Güç kaynakları
  • Triyak/SCR kontrol devreleri
  • Modemler, PDP/LCD/TV dönüştürücüler
  • Mobil kablosuz cihazlar, DC-DC dönüştürücüler
  • Kablosuz telefonlar, araç radyoları, GPS cihazları
Elektriksel özellikler
Parametre Değer
Empedans (@25MHz) 115Ω Min
Empedans (@100MHz) 170Ω Min
DCR 15mΩ Maks
Nominal gerilim 50V Maks
Maks. Akım 6.0A

EMI bastırma ve gürültü filtreleme için ferrit boncuk indüktörü

Daha Fazla EMI Bastırma Ferrit Çekirdeği İçin Lütfen Web Sitemizi Ziyaret Edin veya Bizimle İletişime Geçin.

EMI bastırma ve gürültü filtreleme için ferrit boncuk indüktörü

SSS

S: Bir ferrit boncuğun çalışma prensibi nedir?

C: Bir ferrit boncuk, düşük frekanslarda düşük empedans (bir indüktör gibi davranır) sunarak sinyallerin geçmesine izin verir. Yüksek frekanslarda, yüksek empedans sunarak yüksek frekanslı gürültü enerjisini ısıya dönüştürür ve dağıtır, böylece yüksek frekanslı EMI gürültüsünü etkili bir şekilde bastırır.

S: SMD ve delikten geçmeli ferrit boncuklar arasında nasıl seçim yapılır?

C: SMD tipi, otomatik SMT üretim hatları için uygundur, yüksek hacimli üretim ve yüksek yoğunluklu PCB düzenleri için idealdir. Delikten geçmeli tip, dalga lehimleme için uygundur, kolay manuel lehimleme ve prototipleme sağlar. Lütfen üretim sürecinize ve PCB tasarımınıza göre seçim yapın.

Etiket:

emi filter bead

emi suppression beads

multilayer ferrite chip beads
