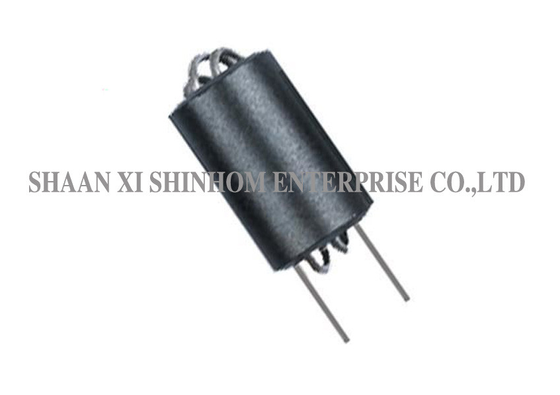

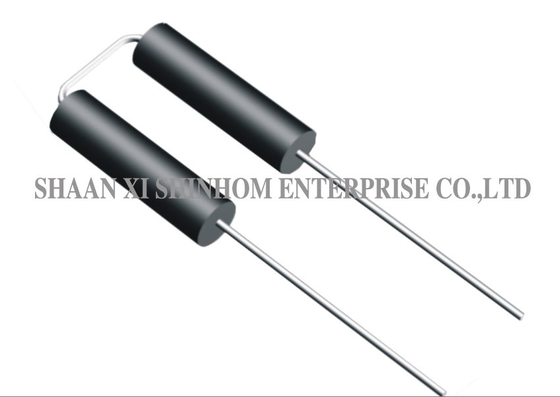

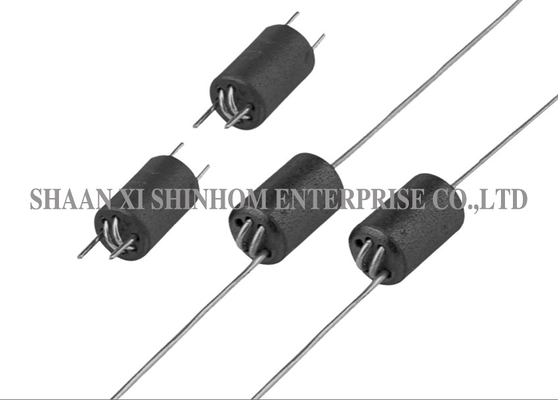

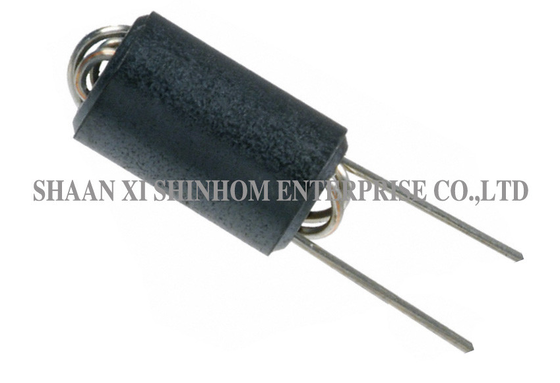

R6H Serisi Eksenel Geniş Bant Boğucu Bobin Ferrit Boncuk Ni-Zn Ferrit PCB EMI/RFI Bastırma İçin

S: R6H serisi boncuk için tur sayısını nasıl seçerim?

C: Daha yüksek turlar, düşük frekans aralığında daha yüksek empedans ve daha güçlü EMI bastırma sağlar, ancak daha fazla PCB alanı kaplar. 1.5-2.0 tur genel EMI bastırma için uygundur. 2.5-3.0 tur, daha güçlü düşük frekans bastırma gerektiren uygulamalar için uygundur. Seçim, parazit frekansına ve bastırma gereksinimlerine dayanmalıdır.

S: Manganez-çinko (Mn-Zn) ile karşılaştırıldığında nikel-çinko (Ni-Zn) ferritin avantajları nelerdir?

C: Nikel-çinko ferrit, daha yüksek dirence ve daha iyi geniş bant özelliklerine sahiptir. Yüksek frekans aralığında (MHz-GHz) daha düşük çekirdek kaybına sahiptir, bu da onu özellikle yüksek frekanslı EMI/RFI bastırma uygulamaları için uygun hale getirir. Manganez-çinko ferrit daha iyi düşük frekans özelliklerine sahiptir ancak daha yüksek yüksek frekans kaybına sahiptir.

S: Eksenel delikten geçmeli paketin avantajları nelerdir?

C: Eksenel delikten geçmeli paket, dalga lehimleme işlemleri için uygundur. Kurşunlar, eksen boyunca her iki uçtan uzanır, kolay yatay montaj ve otomatik yerleştirme sağlar. Geleneksel delikten geçmeli PC kartı tasarımları ve küçük ila orta ölçekli üretim için uygundur.

S: R6H serisi ürünlerin FCC Bölüm 12 Sınıf B gereksinimlerini karşılamasına nasıl yardımcı olur?

C: R6H serisi boncuklar, PC kartları ve kablolardaki yüksek frekanslı radyasyon gürültüsünü etkili bir şekilde bastırır. 30MHz-1GHz bandındaki yayılan emisyon seviyelerini azaltarak ürünlerin FCC Bölüm 12 Sınıf B'nin yayılan emisyon sınırlarını karşılamasına yardımcı olur.
