Ferrit Chip Bead Inductor Gürültü Filtrasyonu ve Güç Tedarikleri için Yüksek Frekanslı EMI Baskı

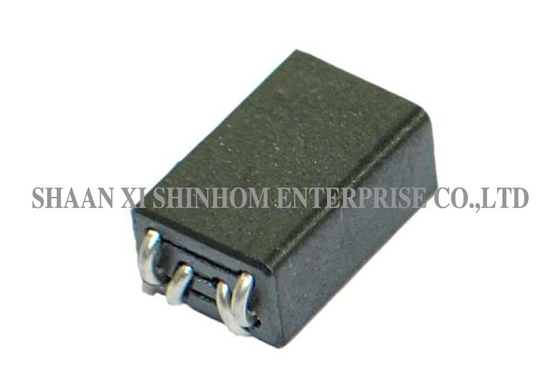

Bu SMD ferrit boncuk indüktör, SMB tipi yüzeye monte bir paket kullanır. Yüksek frekanslı EMI bastırma ve sıfır akı özellikleri sunar. Ürün, düşük DCR ve yüksek IDC (anma akımı) kapasitesi sağlar. Delikli eksenel ferrit boncuklar da bir seçenek olarak mevcuttur. Gürültü filtreleme ekipmanları, güç kaynakları, mobil kablosuz cihazlar, DC-DC dönüştürücüler, GPS cihazları, kablosuz iletişim ekipmanları, ağ sistemleri ve xDSL filtrelerinde yaygın olarak kullanılır. Ayrıca bilgisayar disk sürücülerinde ve PC kartlarında EMI koruması için kullanılır, araba radyoları, cep telefonları ve video kaydediciler gibi harici parazit kaynaklarından gelen EMI gürültüsünü etkili bir şekilde filtreler.

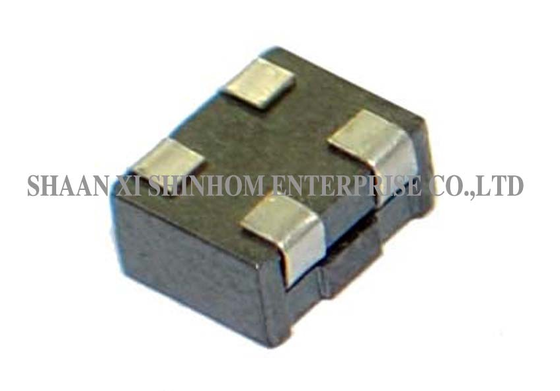

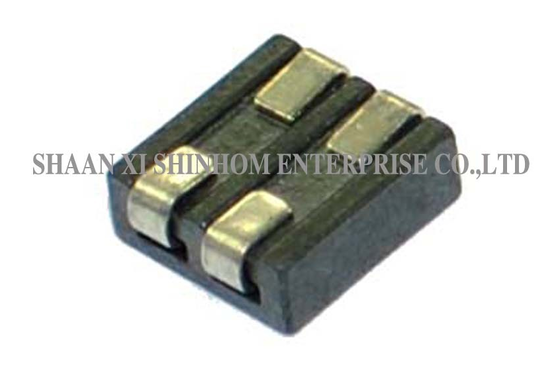

• Yüksek frekans ve EMI bastırmalı yüzeye monte tel sargılı boncuklar
• Düşük DCR ve yüksek IDC boncuk indüktör

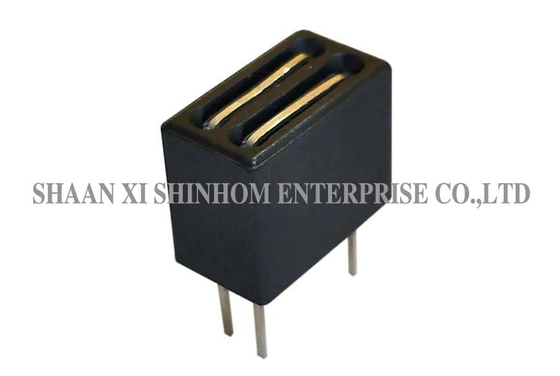

• EMI bastırma için delikli eksenel ferrit boncuklar

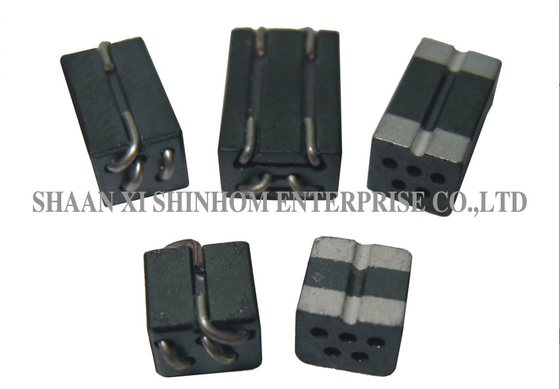

• Delikli ferrit boncuklar, yırtık yapıda
• FCC ve EMC ölçümleri için delikli ferrit boncuklar

• Gürültü filtreleme cihazları
• Güç kaynakları
• İz ve SCR kontrol devreleri
• Modemler, PDP, LCD ve TV dönüştürücüler
• Mobil radyolar, DC/DC dönüştürücüler
• GPS cihazları
• Kablosuz iletişim ekipmanları
• Ağ sistemi, xDSL filtreleri
• Bilgisayar disk sürücüsü ve PC kartı, araba radyoları, cep telefonları ve VCR'ler gibi dış kaynaklardan gelen EMI'yi filtrelemek için

• Empedans: 20Ω Ref@25MHz
• Empedans: 33Ω Ref@100MHz(25Ω Min)
• Empedans: 36Ω Ref@300MHz
• DCR: 0.75mΩ Maks
• Anma akımı: 15A Maks
• Anma gerilimi: 280Vdc Maks
• Çalışma sıcaklığı: -40℃ ~ +125℃

Daha Fazla EMI Bastırma Ferrit Çekirdeği İçin Lütfen Web Sitemizi Ziyaret Edin veya Bizimle İletişime Geçin.

C: Sıfır manyetik akı tasarımı, boncuğun normal çalışma koşulları altında çekirdekte DC sapma akısı olmadığı anlamına gelir. Bu, çekirdek doygunluğunu önler, yüksek akım koşullarında bile kararlı empedans özellikleri ve EMI bastırma etkinliği sağlar.

C: SMB tipi (Yüzeye Monte Boncuk), tanımlanmış ped boyutları ve spesifikasyonları olan standartlaştırılmış bir yüzeye monte boncuk paketidir. Otomatik SMT yerleştirme ekipmanlarıyla uyumludur, yüksek hacimli üretim ve kompakt PCB tasarımları için uygundur.

C: Ferrit boncuk, sinyal hatlarının veya güç hatlarının giriş noktasına takılır. Yüksek frekanslı parazit sinyallerine yüksek empedans sunar, harici EMI gürültü enerjisini ısıya dönüştürerek dağıtır ve parazit sinyallerinin PC kartının dahili devresine girmesini önler.
