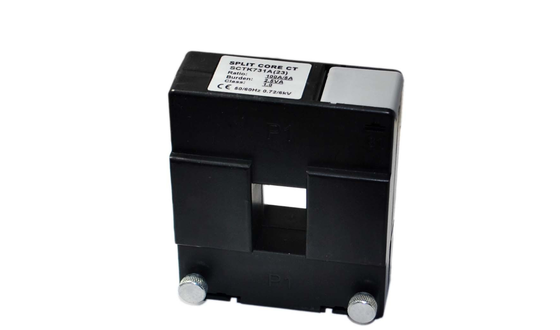

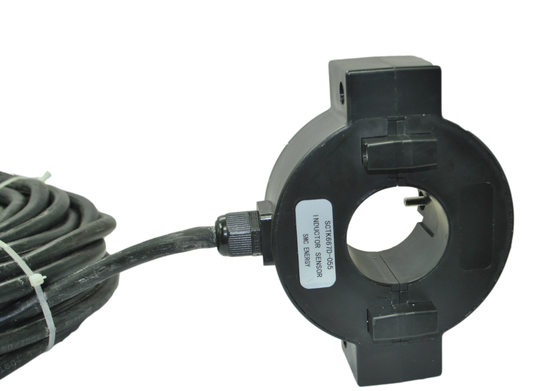

Split-Core Akım Trafosu SCTK671 Serisi Elektrik Yangın İzleme ve Röle Koruması İçin Yüksek Doğruluk

müzakere
MOQ
Pazarlık edilebilir
fiyat
Split-Core Current Transformer SCTK671 Series High Accuracy for Electrical Fire Monitoring and Relay Protection
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Mevcut Aralık: 5~3000A
Çıkış: 0-10V veya 0-5A
Kesinlik: 0,2、0,5、1,0
Bobin Yapısı: TOROİDAL
Bobin Numarası: OTOTRANSFORMATÖR
Özelleştirilebilir: Evet
Vurgulamak:

Split-Core Akım Trafosu SCTK671 Serisi

,

Yüksek Hassasiyetli Akım Trafosu

,

Elektrik Yangın İzleme Akım Trafosu
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK671 Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/ay
Ürün Açıklaması

BuSCTK671 serisi bölünmüş çekirdekli akım transformatörüYeni veya mevcut güç dağıtım ağlarında akım ölçümü ve izleme için tasarlanmıştır. Ölçme aralığı 5A'dan 3000A'ya kadar, 0-10V (AC) veya 0-5A çıkışı ile.Ürün, kabloları veya bant çubuklarını ayırmadan veya çıkarmadan hızlı bir şekilde kurulmasını sağlayan bölünmüş çekirdekli bir yapıya sahiptir.Bu, kurulum maliyetini ve süresini önemli ölçüde azaltır. İkincil sargı, güvenli bir düşük voltaj çıkışı sağlayan yerleşik bir hassas paralel direnci içerir.Epoksi kapsülleme, mükemmel yalıtım performansını ve titreşim direncini sağlarYüksek geçirgenlik malzemesi geniş bir ölçüm aralığı sağlar (sayılı girişin% 5-130'u). Elektriksel yangın izleme, sızıntı yangını önleme, elektromanyetik röle koruma,ve mikro bilgisayar koruma uygulamaları.

Özellikleri
  • Bölünmüş çekirdekli CT akım transformatörü
  • Test aralığı: 5 ila 3000A AC giriş, 0-10V ((AC) veya 0-5A çıkış
  • Epoxy reçine dolgu kullanmak ve iyi sismik performans
  • Dövme yolu kullanın, kurulumu kolay
  • Yüksek geçirgenlik malzemesi kullanılarak, geniş ölçüm aralığı
  • Küçük hacim, güzel görünüm cömert, esnek kullanım
  • Zaman ve kurulum maliyetlerini tasarruf edebilir
Başvurular
  • Elektrikli yangın izleme
  • Sızıntı yangını önleme sistemi
  • Elektromanyetik röle koruması
  • Mikro bilgisayar koruması ve benzeri şeyler.
Elektriksel parametreler
Sıklık 50-400Hz
İsimlendirilmiş Girdi 5A-3000A
Ölçme aralığı % 5 - % 30
İsimlendirilmiş Çıktı 0-10V ((AC) veya 0-5A
oranı ≤ ± 0,2%
Faz açısı ≤ ±10 dakikalık
Dielektrik kuvveti 2.5KV/1mA/1 dakikada
İzolasyon Direnci DC500V/100MΩmin
Mekanik parametreler
Dava PC /UL94-V0
Bobbin PBT
Çekirdek Silikon çelik
İç yapı Epoxy
İnşaat Düğme.
Çalışma sıcaklığı -25°C+75°C
Çalışma Nemliği % 85
Çıkış Bağlantısı UL101522AWGWire ((twinsted wire) 2.5m
Tip seçimi
P/N Adlık Girdi (A) Çıkış (mA/V) Doğruluk Boyutlar ((mm)
Ø A B C D E F G H Ø1 Ø2
SCTK671A-025

5-400A

(5,100,400A)

0-200mA

0-10V

0.2,0.5,1.0

 25 80 75 22 56 73 53 21 17 5 5
SCTK671A-045

50-1000A

(50,4001000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 108 107 26 71 100 74 24 13 5 5
SCTK671A-065

100-1500A

(100,1000,1500A)

0-500mA

0-10V

 0.2,0.5,1.0 65 128 127 26 91 120 94 27 17 5 5
SCTK671A-080

500-2000A

(500,1500,2000A)

0-500mA

0-10V

 0.2,0.5,1.0 80 144 144 28 97 134 104 27 17 5 5
SCTK671A-100

800-3000A

(800,25003000A)

0-600mA

0-10V

 0.2,0.5,1.0 100 174 174 30 126 162 120 27 17 5 5

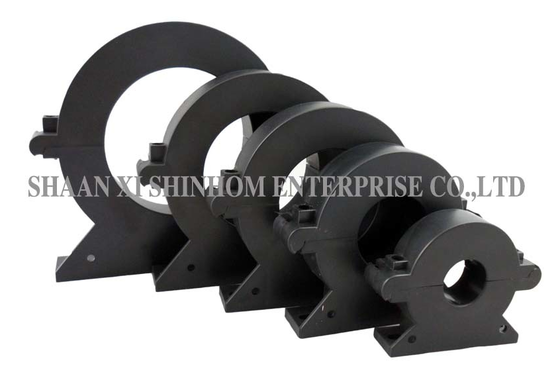

Split-Core Akım Trafosu SCTK671 Serisi Elektrik Yangın İzleme ve Röle Koruması İçin Yüksek Doğruluk

Notlar: Ürün özellikleri özelleştirilebilir

Sık Sorulan Sorular

S: Dahili hassas direncinin işlevi nedir?

A: İkincil sargının dahili bir paralel direnci var. Akım sinyalini doğrudan güvenli düşük voltajlı çıkışa (0-10V) dönüştürür.Dış örnekleme dirençlerine olan ihtiyacı ortadan kaldırmakBu, montajı basitleştirir, güvenliği arttırır ve bileşen maliyetlerini ve montaj alanını tasarruf eder.

S: ≤ ± 0,2% oran hatası hangi uygulamaları karşılayabilir?

A:±0,2%Hatay oranı yüksek hassasiyet sınıfıdır. Elektriksel yangın izleme, röle koruması, mikro bilgisayar koruması gibi yüksek ölçüm doğruluğuna sahip uygulamaların gereksinimlerini karşılayabilir,ve endüstriyel otomasyon kontrol.

S: Epoksi kaplamanın avantajları nelerdir?

A: Epoksi reçine kaplama mükemmel yalıtım, nem, toz ve korozyon koruması sağlarken aynı zamanda ürünün titreşim direncini arttırır.Tamamen kapalı yapı, çeşitli zorlu ortamlarda transformatörün uzun süreli istikrarlı çalışmasını sağlar.

S: Örnekler için nasıl başvuru yapılır?

A: Web sitemiz veya e-posta yoluyla örnek başvuru gönderebilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi sağlayın. Örnekler ücretsizdir ve 3-5 iş günü içinde gönderilecektir.Toplu sipariş süresi genellikle 2-8 haftadır..
