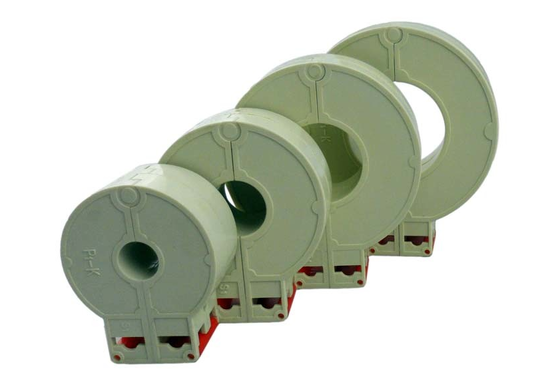

Kendini kilitleyen bölünmüş çekirdekli CT SCTK660A Serisi güç dağıtım ve otomasyon kontrolü için

müzakere
MOQ
Pazarlık edilebilir
fiyat
Self-Locking Split-Core CT SCTK660A Series for Power Distribution and Automation Control
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Mevcut Aralık: 0,5~630A
Çıkış: 0,333V(AC) veya 0-500mA
Sınıf: 0,2、0,5、1,0
Dielektrik dayanım: 5.0kv/1mA/1 dak
İç Pencere: 10 mm'den 32 mm'ye
Özelleştirilebilir: Evet
Vurgulamak:

Kendiliğinden kilitlenir

,

güç dağıtımı için bölünmüş çekirdek CT

,

Otomasyon kontrolü için bölünmüş çekirdek akım transformatörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK660A Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/ay
Ürün Açıklaması

SCTK660A serisi ayrık çekirdekli akım trafosu, yeni veya mevcut güç dağıtım ağlarında akım ölçümü ve izlenmesi için tasarlanmıştır. Ürün, kabloların veya bara hatlarının bağlantısı kesilmeden veya çıkarılmadan hızlı kurulum sağlayan ayrık çekirdekli kendinden kilitli bir yapı kullanır. Geniş pencere tasarımı, büyük çaplı kabloları veya bara hatlarını barındırır. İkincil sargı, harici örnekleme dirençlerine gerek kalmadan güvenli bir düşük voltaj çıkışı sağlayan yerleşik bir hassas paralel dirence sahiptir. Epoksi kapsülleme mükemmel yalıtım performansı sağlar. Akım hatları ve ekipmanlarında akım ölçümü, izlenmesi ve korunması, ayrıca motorlar, aydınlatma, hava kompresörleri, HVAC ve otomasyon kontrol sistemleri için akım ve güç ölçümü, ayrıca enerji izleme ve röle koruma cihazları için yaygın olarak kullanılır.

Özellikler
  • Ölçüm aralığı – 0.5A-630A
  • Ayrık çekirdekli kendinden kilitli yapı
  • Geniş pencere – büyük kabloları ve bara hatlarını barındırır
  • Yerleşik hassas direnç – güvenli düşük voltaj çıkışı
  • Epoksi reçine kapsülleme
  • Çoklu boyutlar mevcut
  • Kablo çıkarılmadan kurulum
  • Kurulum süresinden ve maliyetinden tasarruf sağlar
Uygulamalar
  • Güç hattı akım ölçümü ve izlenmesi
  • Elektrikli ekipman akım koruması
  • Motor akımı ve güç ölçümü
  • Aydınlatma sistemi güç izleme
  • Hava kompresörü akım izleme
  • HVAC sistemleri
  • Otomasyon kontrol sistemleri
  • Enerji izleme ve röle koruma cihazları
Elektriksel Parametre
Frekans50-2.5KHz
Anma Girişi0.5A-630A
Ölçüm aralığı10%In-130%In
Anma Çıkışı0.333V(AC) veya 0-5A
Oran≤ ± 0.2%
Faz açısı≤ ±30 dakika
Dielektrik dayanımı5.0KV/1mA/1dakika
İzolasyon DirenciDC500V/100MΩdakika
Mekanik Parametre
KasaABS/UL94-V0
BobinPBT
ÇekirdekPermalloy
İç yapıEpoksi
YapıBağlantı elemanı
Çalışma Sıcaklığı−25℃～＋75℃
Çalışma Nemi≤85%
Çıkış BağlantısıTerminal veya UL1015 22AWG Tel 1.5m
Tip seçimi
P/NAnma Girişi
(A)		Çıkış (mA/V)DoğrulukBoyutlar(mm)
ABCDE
SCTK660A-010

0.5-100A

(1,5,10,30,50,100)

0-50mA

0.333V

0.2,0.5,1.050.040.022.510.024.0
SCTK660A-016

1-250A

(10,50,75,100,200,250)

0-100mA/1A

0.333V

0.2,0.5,1.061.050.022.516.024.0
SCTK660A-025

5-400A

(10,50,100,200,250,400)

0-200mA/1A/5A

0.333V

0.2,0.5,1.074.062.022.525.024.0
SCTK660A-032

5-630A

(10,50,100,200,250,630)

0-200mA/1A/5A

0.333V

0.2,0.5,1.081.570.022.532.024.0

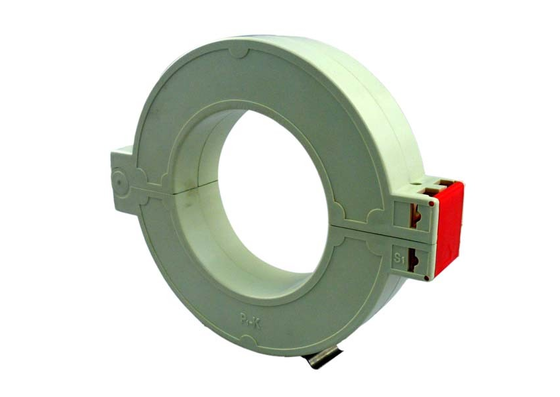

Kendini kilitleyen bölünmüş çekirdekli CT SCTK660A Serisi güç dağıtım ve otomasyon kontrolü için

Notlar: Ürün özellikleri özelleştirilebilir

SSS

S: Ayrık çekirdekli akım trafosunun kurulum sırasında güç kesintisi veya kablo çıkarılması gerekir mi?

C: Hayır. SCTK660A serisi açılıp kapanabilen bir çekirdeğe sahip ayrık çekirdekli kendinden kilitli bir yapı kullanır. Herhangi bir kablonun veya bara hattının bağlantısı kesilmeden veya çıkarılmadan kurulabilir. Özellikle retrofitting projeleri ve gücün kapatılamadığı uygulamalar için uygundur, bu da kurulum maliyetlerini ve süresini önemli ölçüde azaltır.

S: Kendinden kilitli yapının avantajları nelerdir?

C: Kendinden kilitli yapı, trafonun kurulumdan sonra kabloya veya bara hattına güvenli bir şekilde kilitlenmesini sağlar. Titreşim veya dış kuvvetler nedeniyle gevşemez veya kaymaz, güvenli ve güvenilir bir kurulum sağlar. Çalıştırması basittir ve kurulum veya sökme için özel alet gerektirmez.

S: Yerleşik hassas direncin işlevi nedir?

C: İkincil sargı, yerleşik bir hassas paralel dirence sahiptir. Akım sinyalini doğrudan güvenli bir düşük voltaj çıkışına dönüştürür, harici örnekleme dirençlerine olan ihtiyacı ortadan kaldırır. Bu, kurulumu basitleştirir, güvenliği artırır ve bileşen maliyetlerinden ve kurulum alanından tasarruf sağlar.

S: Örnekler için nasıl başvurulur? Teslim süresi nedir?

C: Web sitemiz veya e-posta yoluyla bir numune başvurusunda bulunabilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi sağlayın. Numuneler ücretsizdir ve 3-5 iş günü içinde gönderilecektir. Toplu sipariş teslim süresi genellikle 2-8 haftadır.
