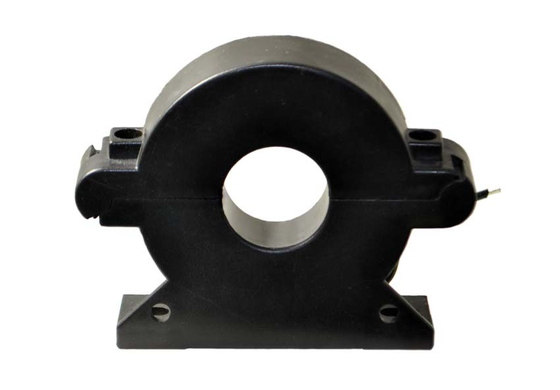

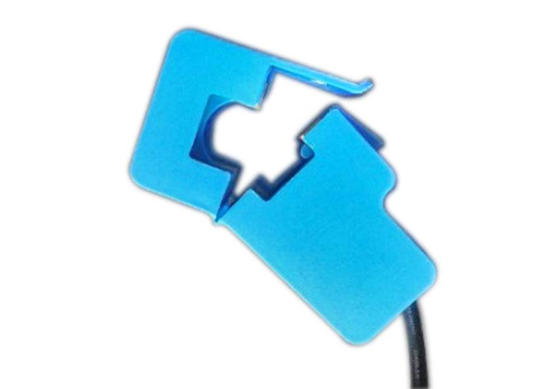

Veri Kaydı İçin Yüksek Doğrulukta Bölünebilir Çekirdekli CT SCTK660B Serisi

müzakere
MOQ
Pazarlık edilebilir
fiyat
High Accuracy Split-Core CT SCTK660B Series for Data Logging
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Mevcut Aralık: 0,5~1000A
Çıkış: 0-500mA veya 0,333V(AC)
Sınıf: 0,2、0,5、1,0
Kurulum: Bara Tipi
Manyetik Devre Yapısı: Kombine tip
Özelleştirilebilir: Evet
Vurgulamak:

Yüksek doğrulukta bölünebilir çekirdekli CT

,

Veri kaydı için bölünebilir çekirdekli akım trafosu

,

SCTK660B serisi akım trafosu
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK660B Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/ay
Ürün Açıklaması

SCTK660B serisi ayrık çekirdekli akım trafosu, güç izleme, enerji yönetimi ve tadilat projeleri için tasarlanmıştır. Ürün, kabloları ayırmaya gerek kalmadan hızlı kurulum sağlayan çevirmeli ayrık çekirdekli bir yapı kullanır, bu da onu özellikle tadilat projeleri ve çevrimiçi kurulum senaryoları için uygun hale getirir. Yüksek hassasiyetli ölçüm sunar. İzolasyon gerilimi 3KV/60 saniyedir. Alev geciktirici muhafaza UL94V-0 standartlarını karşılar. Maksimum çalışma gerilimi AC600V'dir. Veri kaydı, güç izleme, enerji yönetimi, yeni enerji izleme ve maliyet tahsisi uygulamalarında yaygın olarak kullanılır.

Özellikler
  • Nominal akımın %10-130'unda yüksek doğruluk
  • AC izolasyon direnci: 60 saniye için 3KV
  • Kolay kurulum için açılır kapanır
  • UL® 94V-0 dayanıklı plastikten sert muhafaza
  • Güvenlik standardı: IEC/EN60044-1
  • Nominal faz açısı hatası ve
  • Nominal doğrusallık hatası: IEC61869-2 ile uyumlu
  • IEC60044-1 ile uyumlu
  • Maks. çalışma gerilimi: AC600V
Uygulamalar
  • Veri kaydı
  • Güç izleme
  • Enerji yönetimi
  • Yeni enerji izleme
  • Maliyet tahsisi
  • Güç dağıtım sistemleri
  • Tadilat projeleri (çevrimiçi kurulum)
  • Endüstriyel otomasyon kontrolü
Elektriksel Parametre
Frekans 50-2.5KHz
Nominal Giriş 0.5A-1000A
Ölçüm aralığı 10%In-130%In
Nominal Çıkış 0.333V(AC) veya 0-5A
Oran ≤± 0.2％
Faz açısı ≤ ±10min
Dielektrik dayanımı 5.0KV/1mA/1min
İzolasyon Direnci DC500V/100MΩmin
Mekanik Parametre
Muhafaza PC/UL94-V0
Bobin PBT
Çekirdek Permalloy
İç yapı Epoksi
Yapı Bağlantı elemanı
Çalışma Sıcaklığı －25℃～＋75℃
Çalışma Nemi ≤85%
Çıkış Bağlantısı Terminal veya UL1015 22AWG Tel 1.5m
Tip seçimi
P/N Nominal Giriş (A) Çıkış (mA/V) Doğruluk Boyutlar(mm)
A B C D E F
SCTK660B-010 0.5-100A 0.333V/0-50mA 0.2,0.5,1.0 57.6 50.0 22.0 5.0 16.7 25.0
SCTK660B-019 1-250A 0.333V/0-100mA/1A 0.2,0.5,1.0 66.6 59.0 22.0 9.5 25.7 29.5
SCTK660B-025 5-400A 0.333V/0-200mA/1A/5A 0.2,0.5,1.0 73.1 65.0 22.0 12.5 31.7 32.5
SCTK660B-032 5-630A 0.333V/0-200mA/1A/5A 0.2,0.5,1.0 82.1 74.0 22.0 16.0 38.7 37.0
SCTK660B-045 5-1000A 0.333V/0-500mA/1A/5A 0.2,0.5,1.0 95.1 87.0 22.0 22.5 53.7 43.5

Veri Kaydı İçin Yüksek Doğrulukta Bölünebilir Çekirdekli CT SCTK660B Serisi

Veri Kaydı İçin Yüksek Doğrulukta Bölünebilir Çekirdekli CT SCTK660B Serisi

Notlar: Ürün özellikleri özelleştirilebilir

SSS

S: Ayrık çekirdekli akım trafosu kurulum sırasında güç kesintisi gerektirir mi?

C: Hayır. SCTK660B serisi açılıp kapanan bir çekirdeğe sahip çevirmeli bir yapı kullanır. Herhangi bir kabloyu ayırmadan veya çıkarmadan kurulabilir. Özellikle tadilat projeleri ve gücün kapatılamadığı uygulamalar için uygundur.

S: UL94V-0 alev geciktirici muhafazanın önemi nedir?

C: UL94V-0, plastik malzeme alev geciktiriciliği için en yüksek standartlardan biridir. Sensör muhafazasının anormal koşullar altında kolayca tutuşmadığını garanti eder ve endüstriyel ekipmanların güvenlik gereksinimlerini karşılar.

S: Örnekler için nasıl başvurulur? Teslim süresi nedir?

C: Web sitemiz veya e-posta yoluyla bir numune başvurusunda bulunabilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi sağlayın. Numuneler ücretsizdir ve 3-5 iş günü içinde gönderilecektir. Toplu sipariş teslim süresi genellikle 2-8 haftadır.
