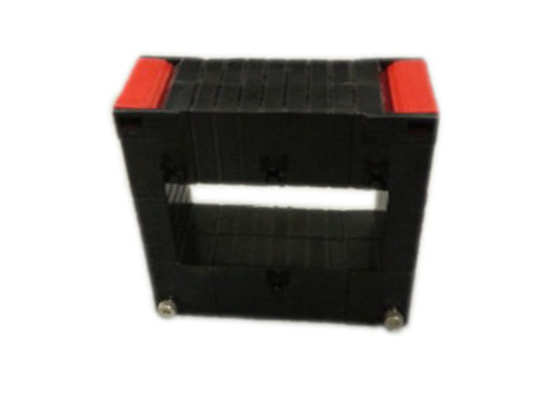

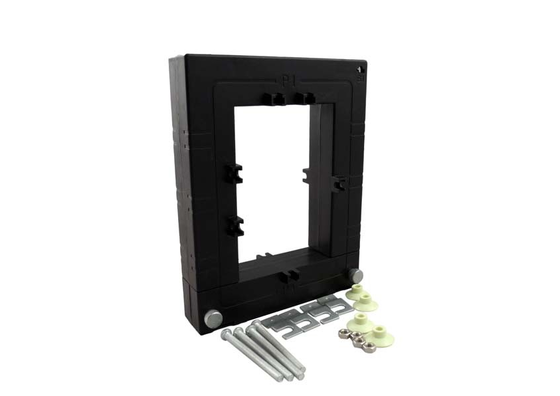

Güç Dağıtımı ve HVAC için Kendinden Kilitli Bölünebilir Çekirdekli CT SCTK731 Serisi

müzakere
MOQ
Pazarlık edilebilir
fiyat
Self-Locking Split-Core CT SCTK731 Series for Power Distribution and HVAC
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Mevcut Aralık: 5-5000A
Çıkış: 0-5A
Kesinlik: 0,5、1,0、3,0
Şartname: bölünmüş çekirdek
Yalıtım Ortamı: epoksi reçinesi
Özelleştirilebilir: Evet
Vurgulamak:

Kendiliğinden kilitlenir Split-Core CT

,

Güç dağıtım için Split-Core CT

,

HVAC Bölünebilir Çekirdekli Akım Trafosu
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK731 Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/ay
Ürün Açıklaması

BuSCTK731 serisibölünmüş çekirdekli akım transformatörü, yeni veya mevcut güç dağıtım ağlarında akım ölçümü ve izleme için tasarlanmıştır.Ürün, kabloları veya basbarları ayırmadan veya çıkarmadan hızlı bir şekilde kurulmasını sağlayan bölünmüş çekirdekli bir kendi kendine kilitlenme yapısı kullanır.Geniş pencere tasarımı, büyük çaplı kablolar veya basbarlar için uygun. İkincil sargı, yerleşik bir hassas paralel direnci içerir.Dış örnekleme dirençlerine ihtiyaç duymadan güvenli düşük voltaj çıkışı sağlayanÇeşitli mevcut kurulum koşullarına uyum sağlamak için çeşitli boyutlar mevcuttur. Elektrik hatlarında ve ekipmanlarında akım ölçümü, izleme ve koruma için yaygın olarak kullanılır.Motorlar için akım ve güç ölçümü, aydınlatma, hava kompresörleri, HVAC ve otomasyon kontrol sistemleri, yanı sıra enerji izleme ve röle koruma cihazları.

Özellikleri
  • Ölçüm aralığı 5A-5000A
  • Bölünmüş çekirdekli kendi kendine kilitli yapı
  • Dahili hassaslık direnci “ güvenli düşük voltaj çıkışı
  • Geniş pencere ️ büyük kablolar ve basbarlar için uygun
  • Çeşitli boyutlar mevcut
  • Kablo çıkarmadan kurulum
  • Yeni projeler ve yenileme projeleri için uygundur
  • Kurulum süresini ve maliyetini tasarruf eder
Başvurular
  • Elektrik hattı akım ölçümü ve izleme
  • Elektrikli ekipman akım koruması
  • Motor akımı ve güç ölçümü
  • Aydınlatma sistemi gücünün izlenmesi
  • Hava kompresörü akım izleme
  • HVAC sistemleri
  • Otomatik kontrol sistemleri
  • Enerji izleme ve röle koruma cihazları
Elektriksel parametreler
Sıklık 50-400Hz
İsimlendirilmiş Girdi 5A-5000A
Ölçme aralığı % 5 - % 30
İsimlendirilmiş Çıktı 0-5A
oranı ≤ ± 0,5%
Faz açısı ≤ ±30 dakikalık
Dielektrik kuvveti 2.5KV/1mA/1 dakikada
İzolasyon Direnci DC500V/100MΩmin
Mekanik parametreler
Dava PC /UL94-V0
Bobbin PC
Çekirdek Silikon çelik
İç yapı Epoxy
İnşaat Siktir et.
Çalışma sıcaklığı -25°C+75°C
Çalışma Nemliği % 85
Çıkış Bağlantısı Terminal
Tip seçimi
P/N Adlık Girdi (A) Çıktı (A) Doğruluk Boyutlar ((mm)
A B C D E F G H Ben...

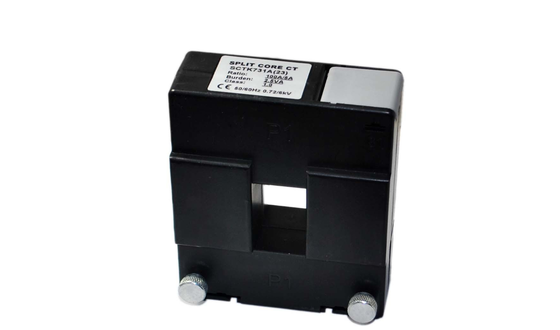

SCTK731A(23) 100-400A 1A/5A 0.5,1.0,3.0 20 30 50 88 104 34 41 40 31
SCTK731B ((58) 250-1000A 1A/5A 0.5,1.0,3.0 50 80 78 114 145 32 32 33 33
SCTK731C(88) 250-1000A 1A/5A 0.5,1.0,3.0 80 80 108 144 145 32 32 33 33
SCTK731D(812) 500-1500A 1A/5A 0.5,1.0,3.0 80 120 108 144 185 32 32 33 33
SCTK731E(814) 600-5000A 1A/5A 0.5,1.0,3.0 80 140 122 176 228 47 47 53 38
SCTK731F(816) 800-5000A 1A/5A 0.5,1.0,3.0 80 160 120 176 246 48 48 53 38
SCTK731G(36) 100-3000A 1A/5A 0.5,1.0,3.0 30 60 88 132 131 49 36 55 43
SCTK731H ((513) 100-4000A 1A/5A 0.5,1.0,3.0 55 130 80 125 195 35 30 53 35

Güç Dağıtımı ve HVAC için Kendinden Kilitli Bölünebilir Çekirdekli CT SCTK731 Serisi

Notlar: Ürün özellikleri özelleştirilebilir

Sık Sorulan Sorular

S: Kendini kilitleyen yapının avantajları nelerdir?

A: Kendini kilitleyen yapı, transformatörün montajdan sonra kabloya veya bant çubuğuna güvenli bir şekilde kilitlenmesini sağlar. Titreme veya dış kuvvetler nedeniyle gevşemez veya kaymaz,Güvenli ve güvenilir bir kurulum sağlamakİşleme basittir ve kurulum veya çıkarma için özel araçlar gerekmez.

S: Dahili hassas direncinin işlevi nedir?

A: İkincil sargı, dahili bir hassas paralel dirençle donatılmıştır. Akım sinyalini doğrudan güvenli düşük voltajlı çıkışa dönüştürür ve dış örnekleme dirençlerine gerek duymaz.Bu kurulumu kolaylaştırır., güvenliği artırır ve bileşen maliyetlerini ve kurulum alanını tasarruf eder.

S: 5-5000A ölçüm aralığı hangi uygulamaları karşılayabilir?

A: Geniş 5-5000A ölçüm aralığı, motorlar için akım izleme de dahil olmak üzere küçük ve orta akımlı ekipmanlardan büyük endüstriyel güç dağıtım sistemlerine kadar çeşitli uygulamaları kapsar.Işıklandırma, hava kompresörleri, HVAC ve ana dağıtım hatları.
