Güç İzleme ve Röle Koruması için Ayrık Çekirdekli Akım Trafosu SCTK732B Serisi

müzakere
MOQ
Pazarlık edilebilir
fiyat

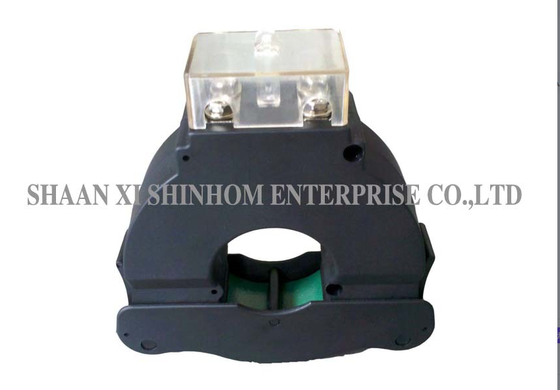

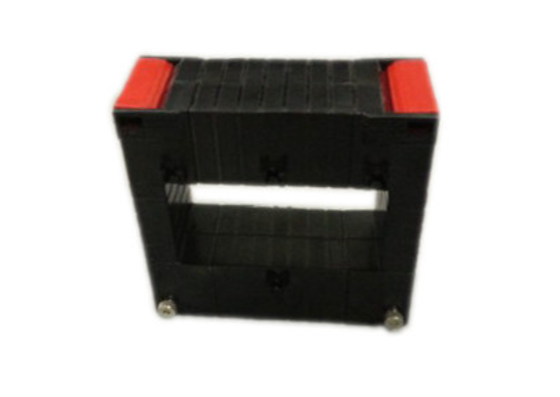

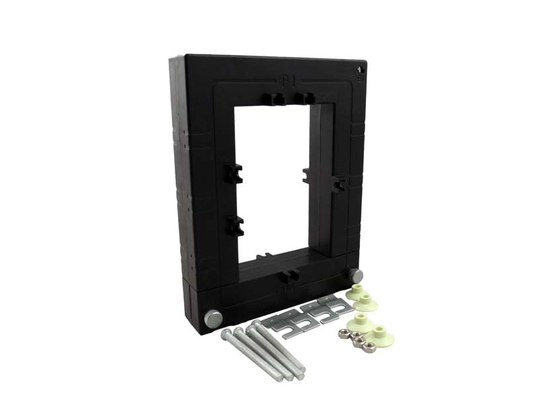

Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Giriş: 0.5A-6000A
Çıkış: 0,333V(AC) veya 0-5A
Sıklık: 50-2.5KHz
Kesinlik: 0,2、0,5、1,0
Çıkış Bağlantısı: terminal
Özelleştirilmiş: Evet
Vurgulamak:

Ayrık Çekirdekli Akım Trafosu SCTK732B

,

güç izleme akım trafosu

,

Röle Koruması Ayrık Çekirdekli Trafosu
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK732B Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/ay
Ürün Açıklaması

BuSCTK732B serisibölünmüş çekirdekli akım transformatörü, yeni veya mevcut güç dağıtım ağlarında akım ölçümü ve izleme için tasarlanmıştır.Ürün, kabloları veya bant çubuklarını ayırmadan veya çıkarmadan hızlı bir şekilde kurulmasını sağlayan bölünmüş çekirdekli bir yapıya sahiptir.İkincil sargı, çekirdek çevresine eşit şekilde dağıtılarak düşük sızıntı akışı ve istikrarlı performans sağlar.ABS alev geriletici plastik kaplama iyi yalıtım koruması sağlar. Dahili bir hassas paralel direnç, dış örnekleme dirençlerine ihtiyaç duymadan güvenli bir düşük voltajlı çıkış sağlar. Akım ölçümü, izleme,ve elektrik hatlarında ve ekipmanlarda koruma, ayrıca motorlar, aydınlatma, hava kompresörleri, HVAC ve otomasyon kontrol sistemleri ve enerji izleme cihazları için akım ve güç ölçümü.

Özellikleri:
  1. Test aralığı: 0.5A - 6000A AC giriş, 0.333VAC veya 0-5A çıkış
  2. Test hassasiyet sınıfı: 0.2, 0.5,1.0
  3. Akım Transformör ikincil sargıları çekirdek çevresinde eşit olarak dağıtıldı,transformör yalıtımı için ABS alev geriletici plastik kabuk kullanımı
  4. Otobüsün etrafta dolaşması için camın ortasında.
  5. İkincil sargılar sistemin etrafında aynı, manyetik akış sızıntıları küçük, istikrarlı performans, hafif ağırlık, uygun montaj, vb.
Uygulamalar:
  1. Elektrikli kablo ve ekipman için akım ölçümü, izleme ve koruma.
  2. Elektrik motorları, aydınlatma, hava kompresörü, ısıtma için akım ve güç ölçümü
  3. Entillasyon sistemi, klima ekipmanları ve otomasyon kontrol sistemi.
  4. Akım, güç ve enerji izleme cihazı.
Elektriksel parametreler
İsimlendirilmiş Girdi 0.5A-6000A
Ölçme aralığı %10in-130%in
İsimlendirilmiş Çıktı 0.333V ((AC) veya 0-5A
oranı ≤ ± 0,2%
Faz açısı ≤ ±10 dakikalık
Dielektrik kuvveti 5.0KV/1mA/1 dakikada
İzolasyon Direnci DC500V/100MΩmin
Mekanik parametreler
Dava PC+ABS/UL94-V0
Bobbin PC+ABS
Çekirdek Silikon
İç yapı Epoxy
İnşaat Düğme.
Çalışma sıcaklığı -25°C+75°C
Çalışma Nemliği % 85
Tip seçimi
P/N Girdi (A) Çıkış (A/V) Doğruluk Boyutlar ((mm)




A1 B1 A B C D E F G H
SCTK732B-330 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 55 219 141 64 78 13 2 43 43
SCTK732B-2050 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 82 219 168 64 78 13 2 43 43
SCTK732B-2080 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 43

Güç İzleme ve Röle Koruması için Ayrık Çekirdekli Akım Trafosu SCTK732B Serisi

Notlar: Ürün özellikleri özelleştirilebilir

Sık Sorulan Sorular
S: Bu ürün için hangi doğruluk sınıfları mevcut?

A: Üç doğruluk sınıfı mevcuttur: Sınıf 0.2Sınıf 0.5, ve Sınıf 1.0Sınıf 0.2, hassas enerji ölçümleri için uygundur. Sınıf 0.5, genel endüstriyel ölçümler için uygundur. Sınıf 1.0 koruma uygulamaları ve geleneksel gösterge cihazları için uygundur.

S: Tekrardan sarmanın eşit dağılımının avantajları nelerdir?

A: İkincil sargı çekirdek çevresine eşit olarak dağıtıldı, aynı manyetik akış dağılımını, düşük sızıntı akışını, yüksek ölçüm doğruluğunu sağlar,ve istikrarlı ve güvenilir performans.

S: Örnekler için nasıl başvuru yapılır?

A: Web sitemiz veya e-posta yoluyla örnek başvuru gönderebilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi sağlayın. Örnekler ücretsizdir ve 3-5 iş günü içinde gönderilecektir.Toplu sipariş süresi genellikle 2-8 haftadır..
