Yüksek Akım CEP104-125HT Serisi İletişim Sistemleri ve Otomotiv Güç Kaynakları için Yassı Tel

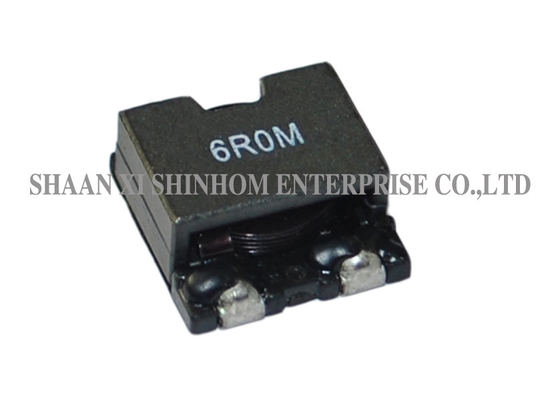

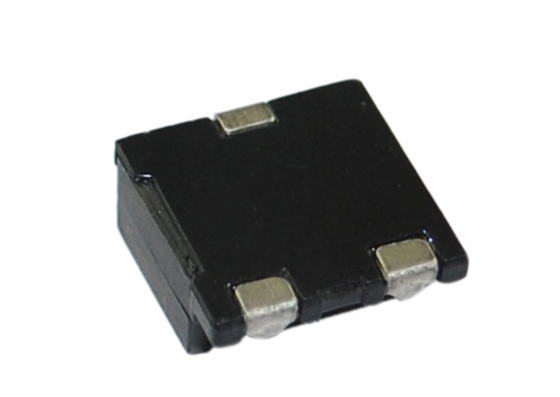

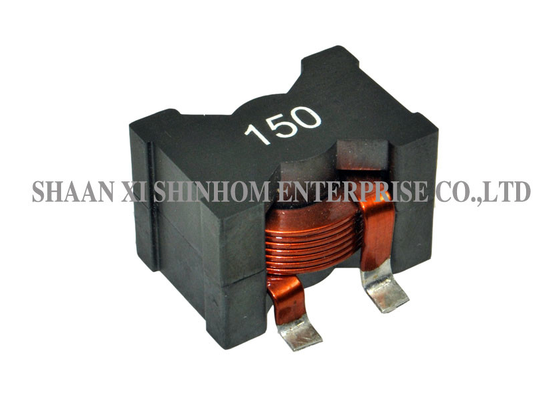

CEP104/105/124/125HT Serisi Yüksek Akım Güç İndüktörleri

The CEP104/105/124/125HT serisi ekranlı SMD güç indüktörü özellikleriyüksek frekanslı tasarım vedüz tel sarım işlemi, sunan bir ekranlı yapı, düşük profilli paket, ve düşük DCR, ultra yüksek akım kapasitesi ile 28A.The düz tel işlemi daha güçlü akım taşıma kapasitesi ve daha düşük güç kaybı sağlar. Mükemmel termal stabilite çeşitli çalışma koşulları altında uzun süreli güvenilir çalışma sağlar.Yaygın olarak kullanılırdizüstü bilgisayar DC-DC dönüştürücülerinde, iletişim sistemleri, otomotiv güç sistemleri, LCD/PDP TV'ler, ağ sistemleri, bilgisayar çevre birimleri, ve CPU güç kaynakları. Yüksek akımlı, yüksek yoğunluklu güç kaynağı tasarımları için ideal bir seçimdir.

ÖZELLİKLER:

• Yüksek Frekans Tasarımı
• Ekranlı Yapı
• Düz Tel Kullanımı
• Mükemmel Termal Stabilite
• Düşük Profil, Düşük DCR.
• 28A'e Kadar Süper Yüksek Akım
• Özel İndüktörler Mevcuttur

UYGULAMALAR:

• Dizüstü Bilgisayar, DC/DC Dönüştürücüler
• İletişim Sistemi
• Otomotiv Sistemleri Güç Kaynağı
• LCD PDP Televizyonlar
• Ağ Sistemleri
• Bilgisayar Çevre Birimleri
• CPU Güç Kaynağı

NOTLAR:

• Endüktans Testi: HP4284A, 100kHz/1V veya eşdeğeri
• RDC:QuadTech 1880 Miliohmmetre
• Isat Akımı L değeri, başlangıç değerine göre IDC'de tipik olarak %65 düşer
• Irms Sıcaklık Artışı Maksimum 40℃ Referans Ortam sıcaklığı
• Lehimlenebilirlik: Kurşun telin %75'i kaplanmalıdır
• Lehimleme Yöntemleri: Dalga, Reflow
• Çalışma Sıcaklığı: -40℃ ila +105℃
• Depolama Sıcaklığı: -55℃ ila +125℃
• Terminal Bükme Dayanımı: Min. 24.5N
• Neme Dayanıklılık: △L/L≤±10% △Q/Q≤±25%

Not: Ürün özellikleri özelleştirilebilir.

SSS

S: Geleneksel yuvarlak tele kıyasla düz tel sargının avantajları nelerdir?

C: Düz tel, daha büyük bir yüzey alanına sahiptir, bu da daha yüksek akım kapasitesi, daha düşük DCR, ve daha iyi ısı dağılımısağlar. Yüksek akım uygulamalarında, düz tel indüktörler güç kaybını ve cilt etkisi kaybını etkili bir şekilde azaltır, genel verimliliği artırır, özellikle 28A seviyesine kadar olan yüksek akım uygulamaları için uygundur.

S: Ekranlı yapının avantajları nelerdir?

C: Ekranlı yapı, manyetik akıyı çekirdek içinde tutmak için kapalı bir manyetik devre tasarımı kullanır. Kaçak akıyı ve yakındaki hassas devrelere olan elektromanyetik girişimi etkili bir şekilde azaltır, sistemin EMC performansını iyileştirir.

S: Mükemmel termal stabilitenin önemi nedir?

C: Mükemmel termal stabilite, indüktörün geniş bir sıcaklık aralığında kararlı elektriksel performansı korumasını sağlar, bu da onu otomotiv elektroniği ve iletişim ekipmanları gibi büyük sıcaklık değişimlerine sahip uygulamalar için uygun hale getirir ve sistem güvenilirliğini artırır.

S: Örnekler için nasıl başvurulur? Teslim süresi nedir?

C: Web sitemiz veya e-posta yoluyla bir örnek başvurusunda bulunabilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi sağlayın. Örnekler ücretsizdir ve 3-5 iş günü içinde gönderilecektir. Toplu sipariş teslim süresi genellikle 2-8 haftadır.
