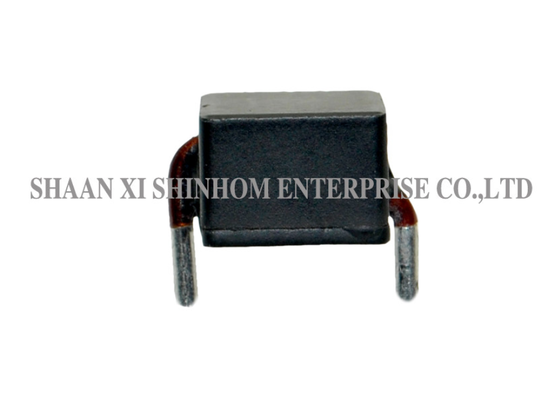

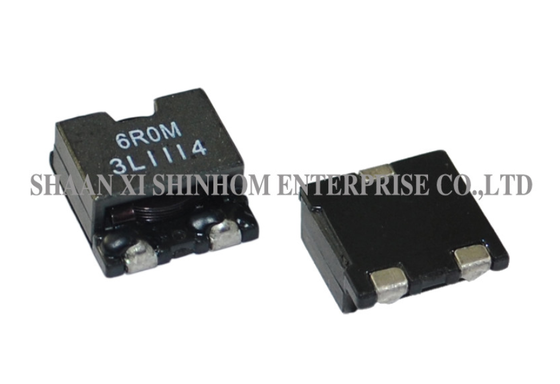

HQ1108 Serisi Dizüstü Bilgisayarlar İçin Demir Çekirdekli Korumalı Güç İndüktörü

HQ1108 Serisi Yüksek Akım Güç Indüktörü

BuHQ1108 serisi yüksek akımlı güç indüktörübirKorumalı çekirdekveKompozit yapı tasarımıÖzellikle PDA'lar ve dizüstü bilgisayarlar için tasarlanmıştır, en düşük DCR'yi, yüksek akım kapasitesini ve düşük sesli gürültüyü sağlar.Güçlü ve güvenilir yapıen yüksek yüksekliği:8 mmve en fazla ayak izi15.5*11mm. Bu uyumluRoHS Direktifi 2002/95/ECGereksinimleri.PDAlar,dizüstü bilgisayarlar, vesunucularGüç yönetimi ve DC-DC dönüşümünde yüksek akımlı güç indüktör uygulamaları için ideal bir seçimdir.

Özellikleri

• Mikroçık başına en düşük DCR

• Yüksekliği 8 mm en fazla.

• Ayak izi: en fazla 15.5*11 mm.

• Akım derecesi: 50Apk'a kadar

• İndüktansa aralığı: 0.14μH ila 2.25μH

• Dolu olmaksızın yüksek geçici akımları idare eder

• Ultra düşük sesli gürültü

• RoHS Direktifi 2002/95/EC ile uyumludur

Uygulamalar:

• PDA / dizüstü bilgisayar / masaüstü / sunucu uygulamaları
• Yüksek akım POL dönüştürücüleri
• Düşük profilli, yüksek akım güç kaynakları
• Pil ile çalışan cihazlar
• Dağıtılmış güç sistemlerindeki DC/DC dönüştürücüler
• Field Programmable Gate Array (FPGA) için DC/DC dönüştürücü

Notlar:

• Test Frekansı: 100KHz / 0.1Vdc
• Test Aracı: L:HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• Sıcaklık dereceli akım (Irms), çekirdek kaybı olmadan bobin sıcaklığının yaklaşık,△T = 40 °C'ye yükselmesine neden olacaktır.
• Doymak Akımı (Isat) L0'nun yaklaşık% 10 düşmesine neden olur.
• Parça sıcaklığı (çevre + sıcaklık artışı) en kötü çalışma koşullarında 125°C'yi geçmemelidir.hava akışı ve diğer soğutma düzenlemeleri tüm parça sıcaklığını etkilerParça sıcaklığı son uygulamada kontrol edilmelidir.
• Çalışma sıcaklığı: -40°C - +105°C.
• Depolama sıcaklığı: -40°C - +105°C.

Not: Ürün özellikleri özelleştirilebilir.

Sık Sorulan Sorular

S: Örnekler için nasıl başvuru yapılır?

A:Web sitemizden veya e-postamızdan örnek başvuru gönderebilirsiniz.Ücretsizve içinde gönderilecektir3-5 iş günüToplu sipariş için teslim süresi genellikle2- 8 hafta• Özel ürünler ayrı olarak onaylanacak.

S: Küçük deneme siparişlerini destekliyor musunuz?

A:Evet. Küçük deneme siparişleri (standart MOQ'nun altında) müzakere edilebilir ve kitlesel siparişlerle aynı kalite standartlarını ve teslimat taahhütlerini alabilirsiniz. Detaylar için lütfen satış ekibimizle iletişime geçin.

S: Kalkanlı çekirdek ve kompozite yapının uygulamalar için önemi nedir?

A:Kalkanlı çekirdek elektromanyetik müdahaleyi azaltırken, kompozit yapısı ultra düşük ses sağlıyor.yüksek akımlı POL dönüştürücüler ve düşük profilli yüksek akımlı güç kaynakları için uygun hale getirir. PDA'lar, dizüstü bilgisayarlar ve sunucular gibi uygulamalar için uygundur.
